TW-XQ9汽车混合动力系统示教板
一、功能特点
1、汽车混合动力系统示教板完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。

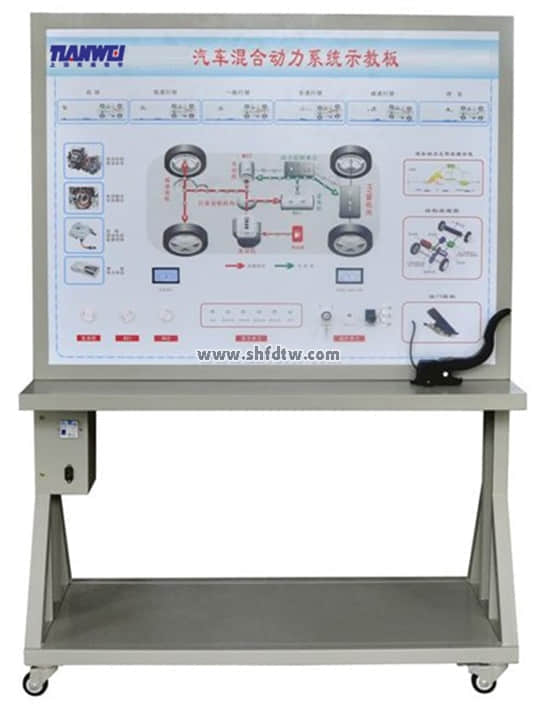

2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照汽车混合动力系统结构原理图和实物，认识和分析汽车混合动力系统的工作原理。
3、示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。
4、示教板整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术参数
1、外接电源：交流220V±10% 50Hz
2、工作电压：直流12V
3、工作温度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(长×宽×高)
三、实训项目
1．可模拟运行汽车混合动力系统，展示汽车混合动力系统的组成结构及原理。安装三台电机分别用来演示发动机、MG1电机、MG2电机的工作状态；且用发光二极管进行系统流向的动态指示。
2．操纵点火开关与调节开关，可模拟演示汽车混合动力系统的各工况工作过程。
3. 模拟混合动力系统启动工作过程
4. 模拟混合动力系统低速行驶工作过程
5. 模拟混合动力系统一般行驶工作过程
6. 模拟混合动力系统全速行驶工作过程
7. 模拟混合动力系统减速行驶工作过程
8. 模拟混合动力系统停车行驶工作过程
9. 模拟混合动力系统制动回收工作过程
