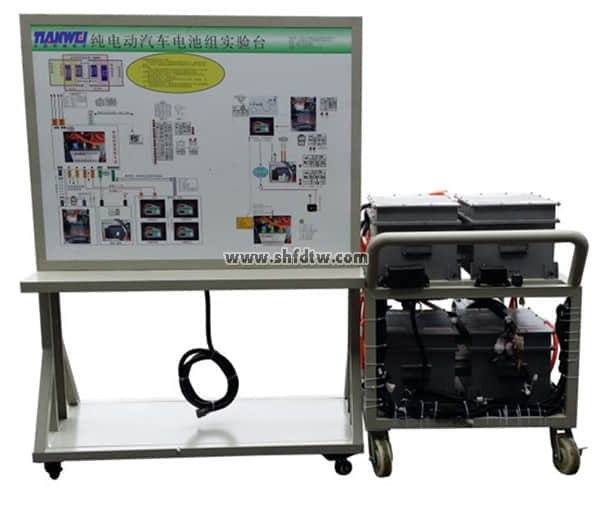

TW-XQ03型纯电动汽车电池组实训考核装置

纯电动汽车电池组实训考核装置(图1)

一、功能特点

1、纯电动汽车BMS(电池管理系统)实训考核装置完整展示真实电动汽车的电池组管理控制系统,可以动态真实演示电池组管理控制的的运行工况。

2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车电池组管理控制原理图和实物,认识和分析电动汽车电池组管理控制系统的工作原理与工作过程。

3、实训台面板上安装有真实电动汽车的点火开关、工况开关、油门踏板、挡位开关、制动开关、带CAN通讯的仪表(转速表、电流指示表、电池检测信息)、BMS电池管理控制单元与电池组、车载充电器与插口等附件,并辅以发光二极管进行系统流向的动态指示,还设有一台真实电动车电机用来演示电动机的工作状态。

4、整体采用1.5mm厚冷轧板,严格按钣金加工工艺操作,经酸洗、喷塑,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,实训台底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

5.检测台与运行台用航空插头,真实运行电动汽车的电池组管理控制系统。

6.安装国标充电枪与插口,可进行电动汽车真实充电操作与控制。

二、技术规格

1、外接电源:原电动汽车电源

2、工作电压:原电动汽车电源

3、工作温度:-40℃~+50℃

4、检测台外形尺寸:1240*600*1700mm(长×宽×高)

5、运行台外形尺寸:1000*600*1200mm(长×宽×高)

 6颜色:7032

 7.钢管:40*40*3mm

 8.机柜:1.5mm冷板冲压成形,背面设置维修门;

 9.移动脚轮:100*60mm

三、实训项目

1.可真实运行汽车电动动力驱动系统,展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。

2.操纵点火开关与调节开关,可真实演示汽车电动动力系统的各工况工作过程。

3. 真实运行电动动力系统启动工作过程

4. 真实运行电动动力系统低速行驶工作过程

5. 真实运行电动动力系统一般行驶工作过程

6. 真实运行电动动力系统全速行驶工作过程

7. 真实运行电动动力系统减速行驶工作过程

8. 真实运行电动动力系统停车行驶工作过程

9. 模拟电动动力系统制动回收工作过程

四.基本配置(每台)

序号

名       称

规格型号

单位

数量

1

控制面板与检测台

1.装有各种检测端子以及彩色原理图

2.冷板冲压成形移动台架:1240*600*1700mm(长×宽×高)

3.带4只可移动脚轮:

1

2

电动汽车电机与电池等组件的运行台

1.40*40*3mm方管焊接台架:1000*600*1200mm(长×宽×高)

2.带4只可移动脚轮:

3.电机与电池等组件

1

3

电动汽车磷酸铁锂电池

磷酸铁锂电池,带铁外壳总成与接线;

72V20Ah

▲带CAN-BUS通讯与电池管理器

1

4

电动汽车电动机

▲电动轿车平台标准件

10kW三相电动机

额定转速:1000-6000(rpm)

额定电压:72V

冷却方式:风冷

1

5

大功率电动汽车直流电机控制器

▲奇瑞电动汽车平台

英博尔控制器MC1568

额定电压:72V

1

6

电动车组合仪表

▲上海天威配套

72V电动汽车仪表带CAN通讯;

包含指示灯、电流电压指示、电量指示、车速表、▲REDAY/OK灯;

1

7

电子油门踏板

▲上海天威配套

1

8

点火开关

▲上海天威配套

1

9

刹车开关

▲上海天威配套

1

10

挡位开关

▲上海天威配套

1

11

车载充电器

72V杭州铁城

1

12

DC-DC转换器

杭州铁城(72/12V)

1

13

电动汽车充电枪与插座

电动汽车国标,CEBEA

1

14

12V备用蓄电池

12V 60AH

1

15

故障模拟与排除装置

上海天威

1

16

设备教师手册

天威

1

17

设备合格证、保修卡

天威

1



企业信息

致电:021-55884001(袁经理)
