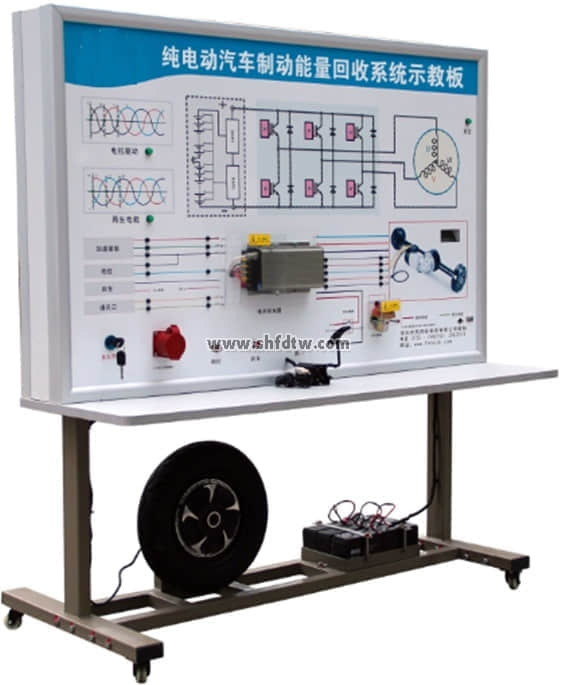

TW-XQ16纯电动汽车制动能量回收系统示教板
一、功能特点
1. 纯电动汽车制动能量回收系统示教板完整展示了纯电动汽车制动能量回收系统的基本原理，可动态模拟纯电动汽车制动能量回收系统在不同工况下的运行状态。
2. 示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照纯电动汽车制动能量回收系统结构原理图和实物，认识和分析纯电动汽车制动能量回收系统的工作原理。
3. 示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、电机控制器、直流控制器等，并辅以发光二极管进行系统流向的动态指示。
4. 示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5. 示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术参数
1. 外接电源：交流220V±10% 50Hz
2. 工作电压：直流12V
3. 工作温度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(长×宽×高)
三．基本配置（每台）
序号 | 名 称 | 主要部件、器件及规格 | 数量 |
1 | 检测面板柜 | 冷板冲压结构，安装检测原理面板，尺寸1240mm×600mm×1700mm | 1 |
2 | 设备底座 | 冷板冲压结构，安装移动脚轮，尺寸600mm×600mm×1240mm | 1 |
3 | 电路故障设置与排除装置 | 天威配套 | 1 |
4 | 电动汽车控制器 | 天威配套 | 2 |
5 | 电动汽车驱动电动机 | 36V250W无刷无齿一体轮毂 | 1 |
6 | 刹车模拟滑移电动机 | 300W 36V | 1 |
6 | 电流表 | 50A | 1 |
7 | 加速踏板 | 电子式 | 1 |
8 | DC/DC变换器 | 1 | |
9 | 动力电池组 | 36V | 1 |
10 | 操作开关 | 点火开关、档位开关、刹车开关等 | 1套 |
11 | 车轮带驱动轴 | 12寸36V250W无刷无齿一体轮毂 | 1 |
12 | 驱动轴套/链条 | 天威配套 | 1 |
13 | 其他 | 继电器盒、保险丝盒等 | 1套 |
14 | 制动能量回收指示灯条 | 12V，闪烁灯条 | 1套 |
15 | 保修卡与合格证 | 天威配套 | 1 |
16 | 教师手册 | 天威配套 | 1 |
