沿程阻力实验装置

沿程阻力实验装置

型号: TW-LT606
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 8294 个人关注过该产品
TW-LT606 沿程阻力实验装置

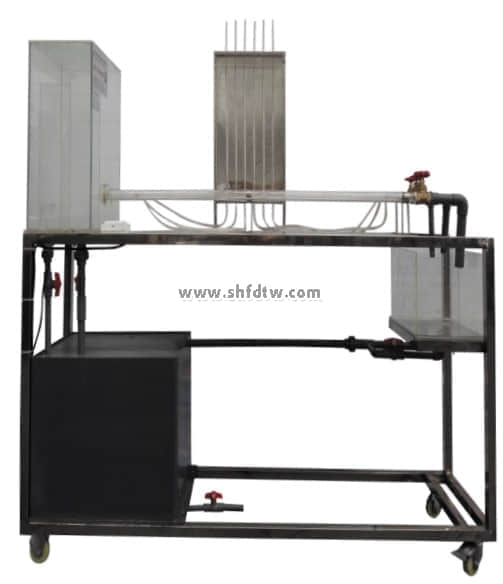

沿程阻力实验装置(图1)

实验目的:

1、测定流体在不同雷诺数情况下,管流的沿程水头损失和沿程阻力系数。
2、学会体积法测流速及压差计的使用方法。

主要配置:
恒定水箱、沿程阻力管、测压管、水泵、蓄水箱、计量水箱、刻度标尺、秒表、玻璃温度计、自循环装置、阀门、不锈钢框架。

技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、实验水箱:容积40L,材质透明有机玻璃,带有稳压溢流口。
3、蓄水箱,500×400×400mm,材质PVC板。
4、计量水箱:容积6L透明有机玻璃制作,带计量刻度。
5、沿程阻力管为φ20mm(内径14)、φ25mm(内径20)、φ32mm(内径25),各1根,总长1000mm,有机玻璃制作。
6、采用低噪声静音环保型水泵,最高扬程:10m,额定流量:12L/min,功率:90W。
7、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
8、实验所用的流体-水为全循环使用设计,充分节约水资源。
9、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
10、外形尺寸:1500×500×1500mm(长×宽×高),可移动式设计,带脚轮及禁锢脚。
