TW-XQ35电动汽车电池管理系统
电动汽车管理系统 48v-96v锂电池电量显示bms管理系统
（MC11电池管理系统）

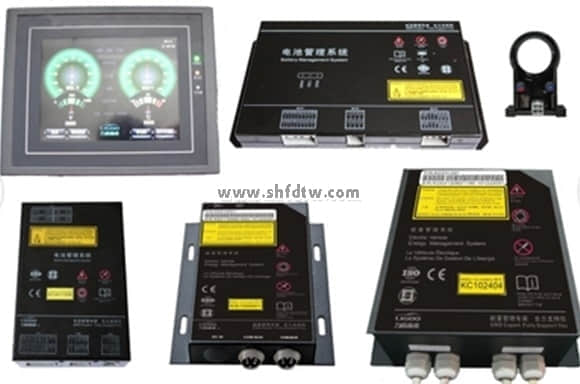

电池管理系统由彩色触摸屏（5.6寸）、GTBMS005A-MC11管理主机、GTBMS005A-VT电压、温度采集模块和GTBMS005A-CH电流采集模块组成，检测电池组中所有单体电池电压，电池组总电流，环境温度。
具体性能如下：
1．系统主机由彩色触摸屏和管理计算机构成，触摸屏首页显示电池组总电压、电池组总电流、储备能量、单体最高及电池号、单体最低及电池号、最高温度，通过触屏可以查看到所有采集数据包括每只单体电池电压，所有温度，容量等；通过触屏可以对系统工作参数进行设置，系统运行参数包括：每块采集模块管理电池数量选择，电池电压上限、下限报警限制设置，温度上限报警设置，电流上限报警设置，电压互差最大上限报警设置，SOC初始值设置，额定容量，储备电量校正系数，系统时钟等。
2．系统电压和温度采集板采用模块化结构，每个模块管理10只电池和1路温度。采集板可适应电动车电池分布较广的特点，随电池箱分散安装，之间仅需电源线和少量数据通讯线连接。
3．电压和温度采集板管理电池数量可以从1~N(N≤10)只灵活设置，接线方式采用N+1根；温度可根据需要设置成有或无。
4．电流采集模块提供一路电流采集量，电流传感器选用电流霍尔传感器。
5．主机提供CAN总线接口，与ISO 11898 标准完全兼容。
6．主机提供USB接口，主机提供数据存储功能，数据存储的时间间隔为30秒，可保存连续7天的所有数据，通过USB接口连接主机与计算机，使用BMS应用软件即可收到所有存储数据。
7．主机提供报警接口，电压上、下限报警，温度上限报警，过流报警等
