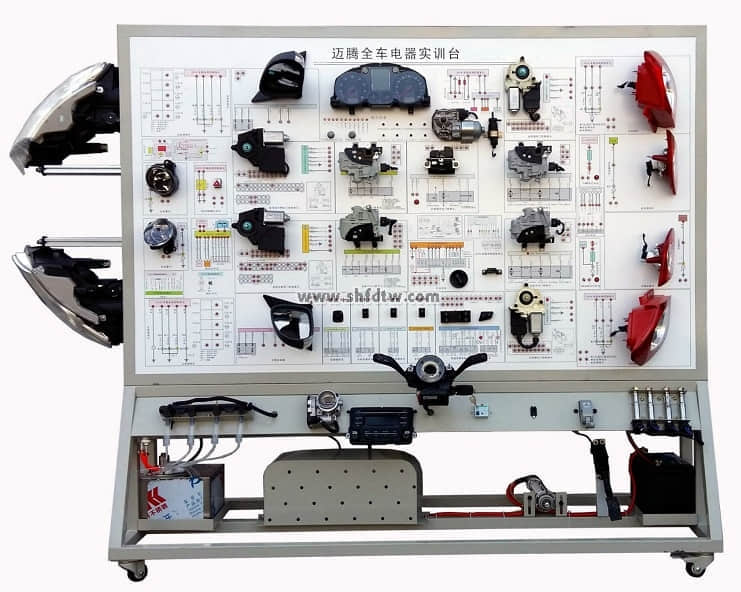

TWQC-DQ-6整车电器示教板(大众迈腾）
一、产品简介
整车电器示教板(大众迈腾）采用 大众迈腾 整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型 号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 示教板面板 | 装有各种检测端子以及彩色电路图 | 套 | 1 |
2 | 发动机控制电脑(ECU) | 原车 | 套 | 1 |
3 | 诊断座 | 原车 | 个 | 1 |
4 | 点火开关 | 原车 | 个 | 1 |
5 | 组合仪表 | 原车 | 套 | 1 |
6 | 组合开关 | 原车 | 套 | 1 |
7 | 左右前大灯总成 | 原车 | 套 | 1 |
8 | 左右前雾灯 | 原车 | 套 | 1 |
9 | 左右转向灯 | 原车 | 套 | 1 |
10 | 左右转向边灯 | 原车 | 套 | 1 |
11 | 左右组合尾灯 | 原车 | 套 | 1 |
12 | 牌照灯 | 原车 | 套 | 1 |
13 | 高位刹车灯 | 原车 | 个 | 1 |
14 | 灯光开关 | 原车 | 套 | 1 |
15 | 刹车灯开关 | 原车 | 套 | 1 |
16 | 倒车灯开关 | 原车 | 套 | 1 |
17 | 危险灯开关 | 原车 | 套 | 1 |
18 | 线束 | 套 | 1 | |
19 | 雨刮总成 | 原车 | 套 | 1 |
20 | 雨刮控制器 | 原车 | 个 | 1 |
21 | 喷水电机 | 原车 | 套 | 1 |
22 | 喷水壶 | 原车 | 套 | 1 |
23 | 喇叭 | 原车 | 个 | 2 |
24 | 喇叭继电器 | 原车 | 个 | 1 |
25 | X触点继电器 | 原车 | 个 | 1 |
26 | 雾灯继电器 | 原车 | 个 | 1 |
27 | 无分电器点火系统 | 含点火器总成、火花塞、曲轴位置传感器 | 套 | 1 |
28 | 模拟喷油嘴指示灯 | 套 | 1 | |
29 | 燃油泵继电器 | 原车 | 个 | 1 |
30 | 燃油泵指示灯 | 原车 | 个 | 1 |
31 | 曲轴位置传感器及信号轮 | 原车 | 套 | 1 |
32 | 电动窗主开关 | 原车 | 套 | 1 |
33 | 左右前车门电脑 | 原车 | 个 | 1 |
34 | 舒适电脑 | 原车 | 个 | 1 |
35 | 右前门锁电机 | 原车 | 套 | 1 |
36 | 左右后电动窗电机 | 原车 | 套 | 1 |
37 | 左右后电动窗开关 | 原车 | 套 | 1 |
38 | 左右后门锁电机 | 原车 | 套 | 1 |
39 | 汽车音响总成 | 原车 | 套 | 1 |
40 | 扬声器 | 6"，200W | 对 | 1 |
41 | 起动机总成 | 原车 | 台 | 1 |
42 | 发电机总成 | 原车 | 台 | 1 |
43 | 三相异步电动机 | YT 100L1-4 | 台 | 1 |
44 | 蓄电池 | 12V 45Ah | 台 | 1 |
45 | 保险丝盒 | 个 | 1 | |
46 | 电源总开关 | 50A | 个 | 1 |
47 | 移动台架(带自锁脚轮装置) | 2080×700×1800mm(长×宽×高) | 台 | 1 |
48 | 故障模拟与排除装置 | 套 | 1 | |
49 | 教师手册 | 套 | 1 | |
50 | 合格证与保修卡 | 套 | 1 |
