发动机点火综合示教板（六合一）
（一）产品简介

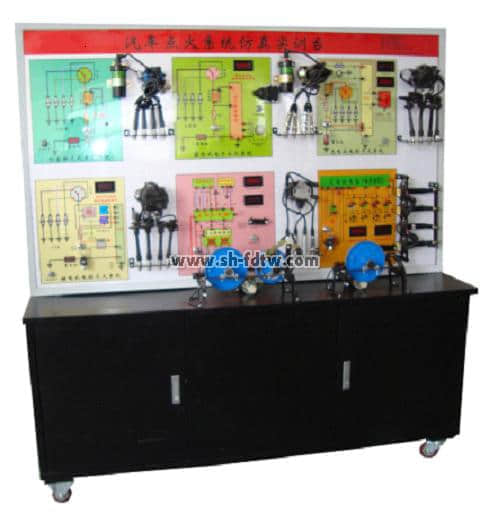

本产品选用汽车六种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
安装六种类型点火系统:
①传统点火系统(国产白金点火系);
②电控双缸点火系统(时代超人);
③电控单缸点火系统(帕萨特);
④磁脉冲有分电盘式点火系统整套配件(丰田5A-FE);
⑤电子霍尔式点火系统统整套配件(大众);
⑥日产SR20光电式点火系统整套配件;
发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
（三）功能特点
1．操纵开关及按钮，可真实演示汽车六种点火系统的工作过程。
2．数显表显示各传感器信号电压值；
3．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
4．发光二极管显示系统执行器状态；
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6．汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。
7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
8．装OBD诊断座，可测试系统故障码及数据流等参数。
（四）技术参数
外形尺寸：1740mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
