TWB-QR09型 模块化环形生产线实训系统
TWB-QR09型模块化环形生产线实训系统，这套设备我接触有一阵子了，今天想跟同行们聊聊它到底好在哪、怎么用。
初见TWB-QR09：一套把工厂“搬”进课堂的系统

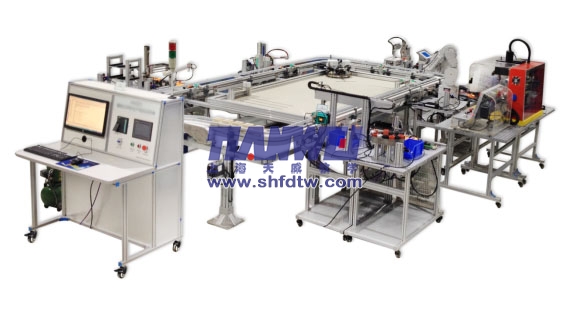

第一次看到这套设备的时候，我就觉得它跟以前那些“模型”完全不是一回事。整机尺寸3米乘4米，高度1.5米，往实训车间一摆，就是一个微缩版的现代化工厂。从总控到各个工位，从环形输送线到数控加工，一应俱全。
很多老师可能有同感——以前教PLC，学生对着实验箱接线编程，学完还是不知道这些东西在工厂里到底怎么用。TWB-QR09不一样，它让学生看到的是一个完整的生产流程：上料、检测、分拣、搬运、加工、装配、仓储，全链条走下来。学生不再是孤立地学一个知识点，而是从整体去理解机电系统是怎么组成、怎么运转的。
系统组成：一个总控、八个从站、一条环形线
这套系统的结构其实挺清晰的。一个总控单元配的是西门子S7-300 PLC，通过PROFIBUS-DP总线跟下面八个从站通讯。从站用的是S7-200，分别负责上料检测、天车分拣、机器人搬运、旋转搬运、高度检测、吸盘安装、爪手搬运和分类仓储。另外还有一个独立的加工单元，配的是西门子808D数控系统。
环形链板传输线把整个系统串了起来，设有五个工位，每个工位都装了RFID读写器。工件托盘走到哪个工位，系统自动识别、自动处理，这跟真实的生产线一模一样。
几个值得关注的单元
上料检测单元我觉得设计得特别巧妙。回转台把工件送出来，提升装置往上送，光电传感器和电感传感器当场检测颜色和材质。工件分三种：黑色尼龙块、红色尼龙块、铝块。检测完直接把信号传给下一站，学生能直观看到传感器怎么协同工作。
机器人搬运单元配的是工业机器人，带示教器。学生可以自己编程让机器人把工件从环形线抓起来，送到数控铣床加工，加工完再抓回来。这个环节对学生的触动最大——看着机器人按照自己写的程序动起来，那种成就感是在课堂上给不了的。
加工单元就是一台小型数控铣床，能完成钻孔和铣孔。学生可以在这里接触到真正的数控系统操作，而不只是看视频或者仿真。
教学价值：不止是“好看”，更要“好用”
这套设备我之所以愿意推荐，是因为它真的能用于教学，不是摆在那里给人看的。
覆盖多门核心课程
《PLC编程及控制》、《电机拖动》、《工业控制网络》、《气动技术》、《检测技术》、《机电传动》这些课都能用上。一个设备串起六七门课的内容，这在实训设备里不多见。
实训内容丰富实用
编程控制方面，学生要画电气原理图、程序流程图，要真刀真枪地编PLC程序、调总线通讯。机器人实操从硬件连接开始，到示教器调试、I/O通信、程序编写，全流程走一遍。
机械装调这块，学生要用装配工具、测量工具，把同步带轮、齿轮齿条、光轴这些执行机构装起来、调到位。气路搭建也一样，看着气路图把各种气缸、气爪、吸盘接好、调通。
单站独立和联机通讯两种模式
这一点对教学特别实用。刚开始可以让学生单站独立操作，先把一个单元搞明白；等基础打好了，再联机通讯，理解整个系统的协同工作。循序渐进，学生学起来不费劲。
几个让我放心的特点
工业性方面，标准件都是工业一线品牌，非标件加工和电气配线都按工业标准来。学生在这上面练出来的东西，到了工厂直接能用。
安全性方面，接地保护、过载保护、短路保护、漏电保护都有，元器件全部通过国家CCC认证。实训课上人多手杂，安全永远是第一位的。
一点实在的建议
如果学校打算上这套设备，我的建议是不要贪快。先从单站控制开始，让学生把每个单元摸透，再慢慢做联机调试。另外，气路搭建和机械装调这两个模块一定要让学生亲自动手，哪怕慢一点、错几次都没关系——动手过程中出的问题，才是最好的学习机会。
这套TWB-QR09型模块化环形生产线实训系统，从2013年我们学校引入到现在，已经服务了好几届学生。它确实把工业现场搬进了课堂，让学生在校期间就能接触到真实的生产场景。对职业院校来说，这样的设备，值得好好用起来。
