汽车示教板系列

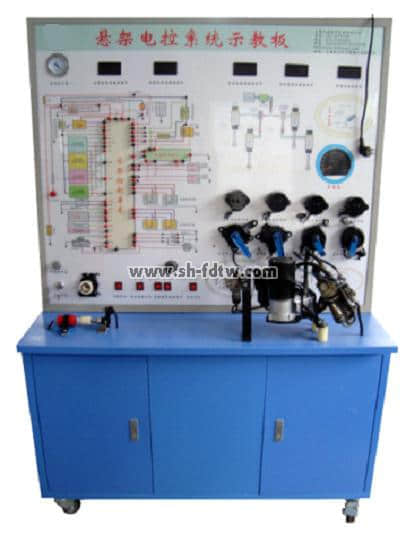

悬架电控系统示教板

（一）产品简介
　　本产品选用LS400 电控悬架电路系统材料为基础制作，模拟汽车行驶与制动，演示电控悬架电路系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
　　车门开关、刹车开关、高度控制开关、空气悬挂电脑、空气悬挂执行器、左前、右前、左后、右后高度传感器、干燥器和空气泵、前高度控制阀、后高度控制阀、排气阀，诊断座、发电机充电模拟、节气门开度模拟、转向传感器、大型彩色喷绘电路原理图、故障设置和排除盒，附使用说明书与实验指导书，相关课题的教学资料。
（三）功能特点
1．指针式仪表检测工作气压；
2．数字仪表显示各高度传感器工作电压
3．模拟路面情况、载荷变化情况、行驶状况进行电脑自动调整；
4．外接式电脑检测端子，便于检测；
5．可读取故障码；
6．外接发光二极管，显示各电路工作状况；
7．故障模拟系统、便于学生考试；
8．万向脚轮框架，便于移动教学。
（四）技术参数
外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
