发动机解剖演示台(带翻转架)


一、产品简介

   该设备采用发动机总成进行剖面处理,各部件齐全,剖面位置合理,能全面展示发动机内外部结构和部件的运动情况,适用于发动机原理和机械机构的教学。

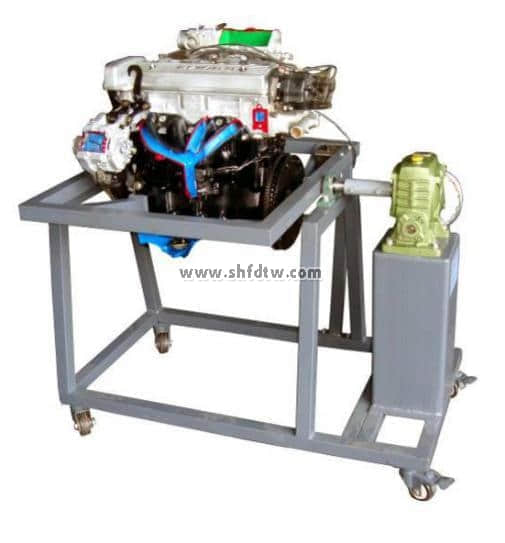

 发动机解剖演示台(带翻转架)(图1)

二、功能特点

1.采用原厂发动机实物总成进行机构切剖,充分展示发动机机构部分的内外结构。

2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。

3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转,真实演示发动机内部机械部件的运动过程。

4.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。

5.通过手摇杆可以使发动机处于轴向的不同位置,有利于观察发动机的每一部分,也便于拆装实训。

6.解剖部位:

 缸体(活塞与曲轴运行外可观察);

 气门室盖(凸轮轴运行外可观察);

 气缸盖(进排气门运行外可观察);

 进排气歧管与滤清器;

 发电机与水泵;

 正时机构(正时机构运行外可观察);

 高压油泵(驱协机构运行外可观察);



三、技术规格

  外形尺寸:800×600×1200mm(长×宽×高)

  动力电源:220V±10% 50Hz

  单相齿轮减速电机:

额定电压:AC 220V 50Hz

额定功率:250W

额定转速:0-15转/分

工作温度:-40℃~+50℃

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm





四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

发动机总成

翻新,480

1

2

单相齿轮减速电机


1

3

漏电保护开关


1

4

翻转架(带自锁脚轮装置)

1200×680×850mm(长×宽×高)

1
