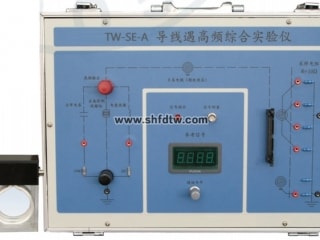

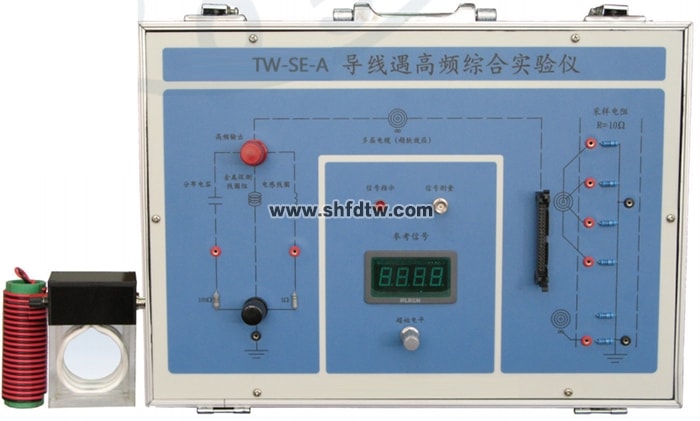

TW-SE-A型 导线遇高频综合实验仪
导线中流入高频电流所产生的固有特性，在现实生活中，早早地被利用为人类服务。过去认为高频大功率应用范围不属于物理课程，其中丰富的实验内容和应知特性被忽略。随着科学技术的发展，高频大功率应用已平常化，复旦大学物理实验室和复旦天欣科教仪器有限公司共同研制开发了这项新的实验仪器，深受同学欢迎。该实验仪器选择了五种实验，它们是趋肤效应、近邻效应、分布电容、电感和无感，以及金属探测，供同学在兴趣中提高知识，开发思路，启发创新。
应用本仪器可完成以下实验：
1 ．以多层电缆演示趋肤效应实验，观察在流入高频电流时内层导线与外层导线电流大小的不同；
2 ．以流有相同频率和相位高频电流的 二根导线介入多层电缆，观察其现象 ；
3 ．以两根导线作为电容两级，观察两导线在并拢和分开时不同容值导致的信号变化；
4 ．利用双股并绕线圈了解有感线圈与无感线圈的接法与原理；
5 ．利用金属探测线圈组了解金属探测的原理。
仪器主要技术参数：
1 ．高频信号发生器 频率： 1MHz 。
2 ．参考信号指示表 有效示数： 0 — 1.999 。
3 ．电感线圈模块 线圈绕法：双股并绕。
4 ．多层电缆 排线： 40 股；
层数： 4 — 5 层。
5 ．金属探测线圈组 总圈数： 6 圈——分 3 组，发射、接收、调整线圈各 2 圈
线圈形式：发射、接收双股并行
