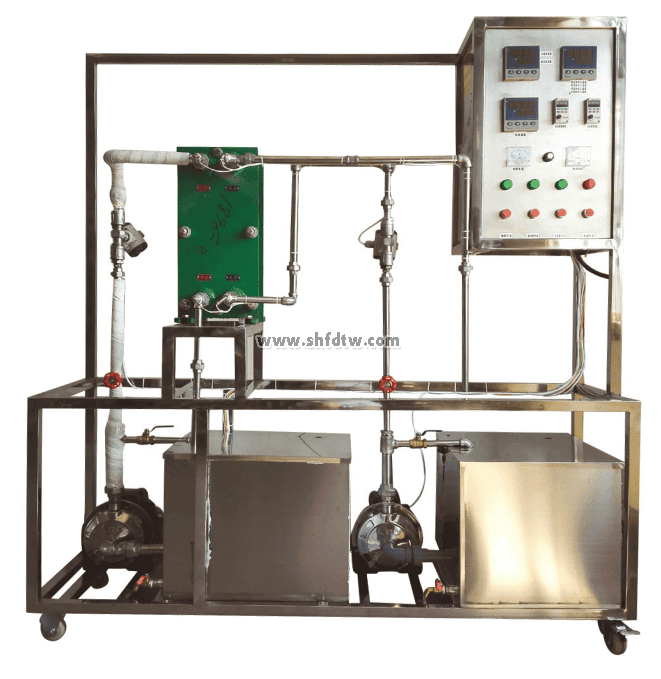

TW-HY115/II数字型液-液列板式换热实验装置
装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本装置采用换热效率相对较高的板式换热器，采用间壁式换热方式进行换热。
4、双水泵主副回路设计，新鲜水补充与废热水循环设计，逆流并流换热流程切换，
更贴近工业应用的实际。
5、采用多组加热管预热系统，加热速度快而均匀，预热器电压调节，铂热电阻+可控硅+加热管作为热流体温度的主控手段。
6、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。
7、装置设计可360度观察，实现全方位教学与实验。
8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、了解板式换热器结构。
2、掌握板式换热器换热实验的流程及效果。
3、掌握热电阻测温的原理和方法。
设计参数
冷流体流量：100～600L/h，冷流体温度：常温～50℃。
热流体流量：100～600L/h，热流体温度：60～80℃。
公用设施
水：装置自带304不锈钢加热水箱，连接自来水，需要上下水。
电：电压AC380V，功率6.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自风机（自带气源）。
实验物料：水，外配设备：无。
主要设备
热水泵： 功率370W,最大流量3m3/h。
冷水泵： 功率370W,最大流量3m3/h。
冷、热水流量：DN10涡轮流量计，流量范围0.2～1.2m3/h，4-20mA远传输出，流量检测机构。
单相矢量变频器，规格：（0-50）Hz。
换热器：1m2立式板式换热器。
加热器：304不锈钢加热水箱，加热功率5.0KW，可拆卸式加热棒。
冷水箱：304不锈钢材质，容积80L,带贮水排空底阀，配有液位显示装置；并配有冷水箱入口浮球阀，以保证水箱水位恒定。
热流体进出管：304不锈钢材质，DN15，带保温层。
温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。
宇电AI702M（带485接口）多路数字温度显示仪。
宇电AI702M（带485接口）多路数字流量显示仪。
宇电AI518（带485接口）温度控制显示仪（带手动功能）。
K型热电偶温度传感器5支。
控制面板：带漏电保护空气开关，仪表及水泵电源。
电器：接触器、开关、漏电保护空气开关。
304不锈钢水箱、不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1600mm(长×宽×高)，带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
冷流体进出口温度 | K型热电偶 | 数字显示仪表，精度：0.5%FS | 无 |
热流体进出口温度 | K型热电偶 | 数字显示仪表，精度：0.5%FS | 无 |
冷流体流量 | 涡轮流量计 | 数字显示仪表，精度：0.5%FS | 变频器 |
热流体流量 | 涡轮流量计 | 数字显示仪表，精度：0.5%FS | 变频器 |
加热温度 | K型热电偶 | 数字温度控制仪，精度：0.5%FS | 固体调压模块 |
软件组成
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
