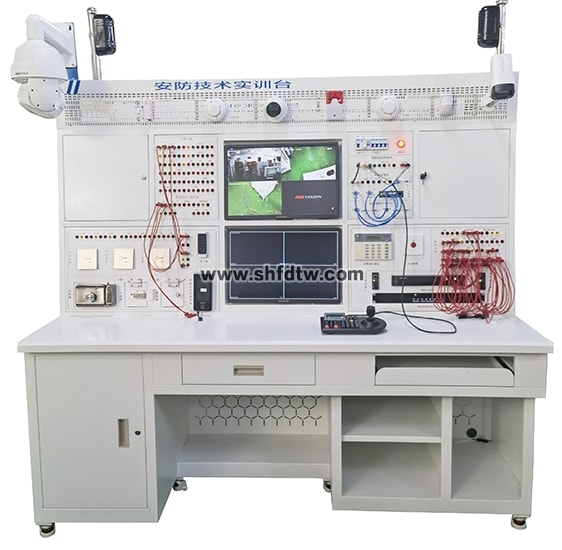

TWLY-87楼宇安防智能化工程实训系统
一、产品概述
楼宇智能化工程技术技能实训考核装置是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了计算机技术、网络通信技术、综合布线技术、等，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
该系统在结构上以智能典型结构，涵盖了对讲门禁、安防、视频监控、、综合布线系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
三、主要技术性能
1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃） 海拔≤4000m
3.装置容量：≤1kVA
4.安全保护：具有漏电压、漏电流保护，安全符合国家标准
四、通过项目任务实施，可考察的职业能力
1.楼宇智能化工程设计能力
3.视频监控系统设计、安装与调试能力
4.对讲门禁及室内安防系统设计、安装与调试能力
5.综合布线系统施工能力
7.监控软件组态、通讯和运行能力
8.智能建筑系统故障诊断与调试能力
五、设备技术平台
2.系统配置
序号 | 名称 | 配置内容 | 备注 |
1 | 对讲门禁系统 | 系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机等器件。可完成可视对讲门禁及室内安防系统的线路铺设、连接和功能调试。 | |
2 | 安防系统 | 系统配置有门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器、主动红外对射报警器，可实现对讲门禁和室内安防联动、视频监控及周边防范功能。 | |
3 | 视频监控系统 | 系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机等器件，可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程，实现监视器的视频监控、画面切换和报警联动录像等功能。 | |
4 | 综合布线系统 | 系统配置有RJ45配线架、、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件，可完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连接（端接）。通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。 |
3.工具及配件
序号 | 名称 | 内容 | ||
1 | 工具 | 包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。 | ||
对讲门禁系统 | ||||
1 | 彩色可视室外主机 | 1 | 台 | |
2 | 普通壁挂室内分机 | 1 | 台 | |
3 | 主机安装盒 | 1 | 只 | |
4 | 管理中心机 | 1 | 台 | |
5 | 联网器 | 1 | 只 | |
6 | 电源箱 | 1 | 只 | |
8 | 通讯转换模块 | 1 | 个 | |
9 | 管理软件 | 1 | 套 | |
10 | 非接触卡 | 2 | 张 | |
11 | 免提可视室内分机 | 1 | 台 | |
室内安防及周界防范系统 | ||||
12 | 震动探测器 | 1 | 只 | |
13 | 玻璃破碎探测器 | 1 | 只 | |
14 | 感温探测器 | 1 | 只 | |
15 | 烟雾探测器 | 1 | 只 | |
16 | 可燃气体探测器 | 1 | 只 | |
17 | 被动红外探测器 | 2 | 只 | |
18 | 门磁 | 1 | 对 | |
19 | 红外对射探测器 | 1 | 对 | |
20 | 声光报警器 | 2 | 只 | |
21 | 家用紧急求助按钮 | 1 | 只 | |
22 | 被动红外幕帘探测器 | 1 | 只 | |
23 | 大型报警主机 | 1 | 台 | |
24 | 六防区报警主机 | 1 | 台 | |
25 | 液晶键盘 | 1 | 台 | |
26 | 多路总线驱动器 | 1 | 只 | |
视频监控系统 | ||||
28 | NVR硬盘录像机 | 1 | 台 | |
29 | 红外阵列半球网络摄像机 | 1 | 台 | |
30 | 红外点阵筒型网络摄像机 | 1 | 台 | |
31 | 智能球型摄像机 | 1 | 台 | |
32 | 红外筒型网络摄像机 | 1 | 台 | |
33 | 硬盘 | 1 | 个 | |
34 | 摄像机支架 | 2 | 个 | |
35 | VGA视频分配器 | 1 | 个 | |
耗材类 | ||||
52 | 工程塑料卡 | 300 | 个 | |
53 | 23芯线 | 黑 | 2 | 卷 |
54 | 23芯线 | 红 | 2 | 卷 |
55 | 16芯线 | 黄 | 1 | 卷 |
56 | 16芯线 | 蓝 | 1 | 卷 |
57 | 屏蔽双绞线 | 2芯 | 20 | 米 |
58 | 网线 | 50 | 米 | |
59 | 水晶头 | RJ45 | 30 | 个 |
工具类 | ||||
60 | 剪刀 | 1 | 把 | |
61 | 烙铁 | 40W | 1 | 把 |
62 | 剥线钳 | 1 | 把 | |
63 | 螺丝刀 | 小一字 | 2 | 把 |
64 | 螺丝刀 | 小十字 | 2 | 把 |
65 | 螺丝刀 | 长柄十字 | 1 | 把 |
66 | 尖嘴钳 | 1 | 把 | |
67 | 斜口钳 | 1 | 把 | |
68 | 焊锡丝 | 1 | 卷 | |
69 | 万用表 | 3位半 | 1 | 个 |
69 | 内六角扳手 | φ6 | 1 | 把 |
70 | 三角套筒 | 1 | 把 | |
