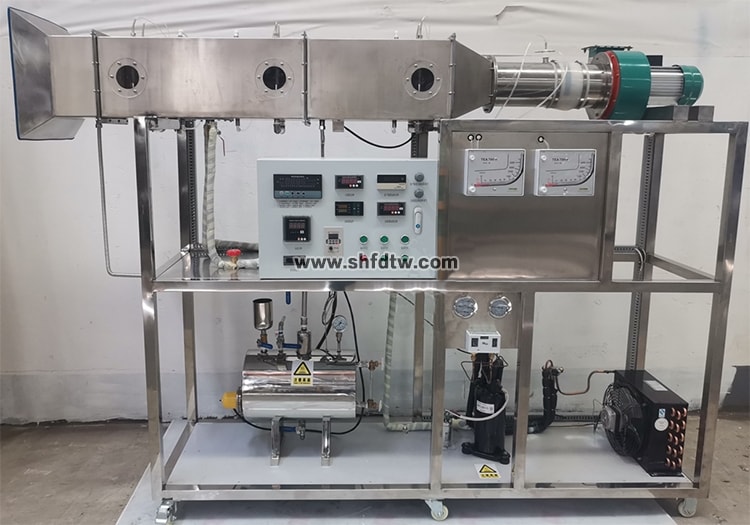

TW-J547 风道平衡空调实验台
实验目的：
1.测试空调器的制冷量。
2.测试空调机的实际制冷系数。
主要配置：
制冷压缩机、风冷冷凝器、风机盘管蒸发器、实验风洞、蒸气加湿器、电加热器、保障蒸发器被压的引风机、进、出风洞的空气参数测试系统、控制调节系统等组成。
技术指标：
1、装置工作坏境：常温、常压下运行。
2、工作电源：AC380V、50Hz，三相四线制，功率5KW。安全保护：具有接地保护、漏电保护、过流保护。
3、离心风机参数：风量1500 m3/h，风压1000 Pa，功率1.1KW。
4、水泵参数： 流量: 30L/min ，扬程：20m，功率：370W。
5、压力测量：蒸发压力表量程-0.1-2.4MPa,冷凝压力表量程-0.1-1.6MPa。
6、风冷冷凝制冷机组功率：1.5P，制冷量 950Kcal/n，制冷剂 R22。
7、16路万能信号输入巡检仪和高精度数字显示表显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。
8、 温度测试精度：±0.2℃，分辨率 0.1℃。
9、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
10、装置外形尺寸：2200×500×1600mm。外形为不锈钢可移动支架，带双刹车轮。
