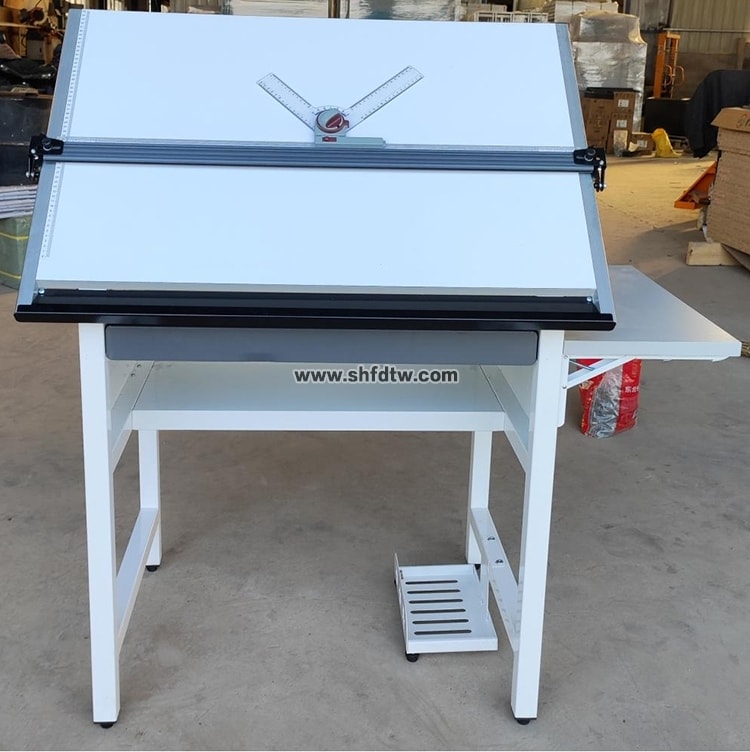

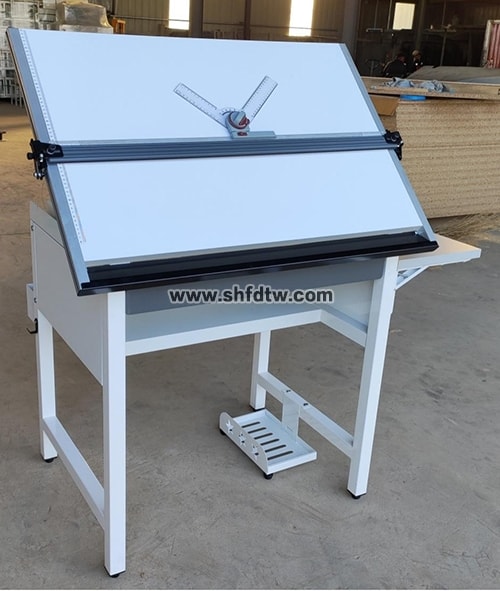

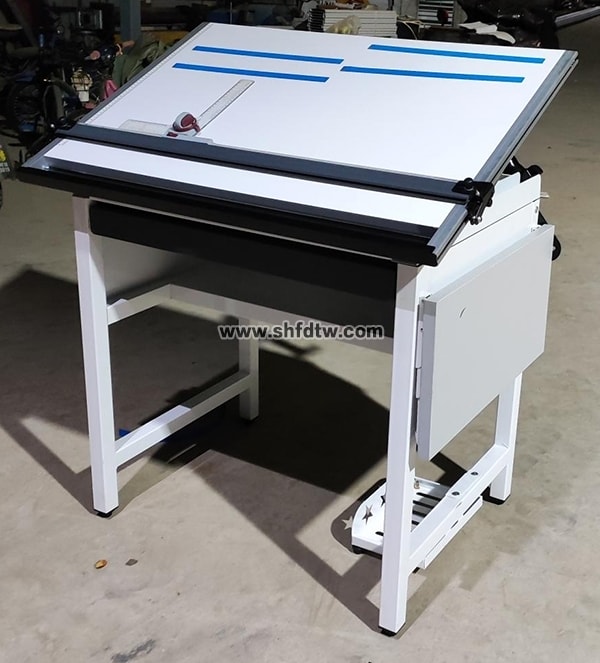

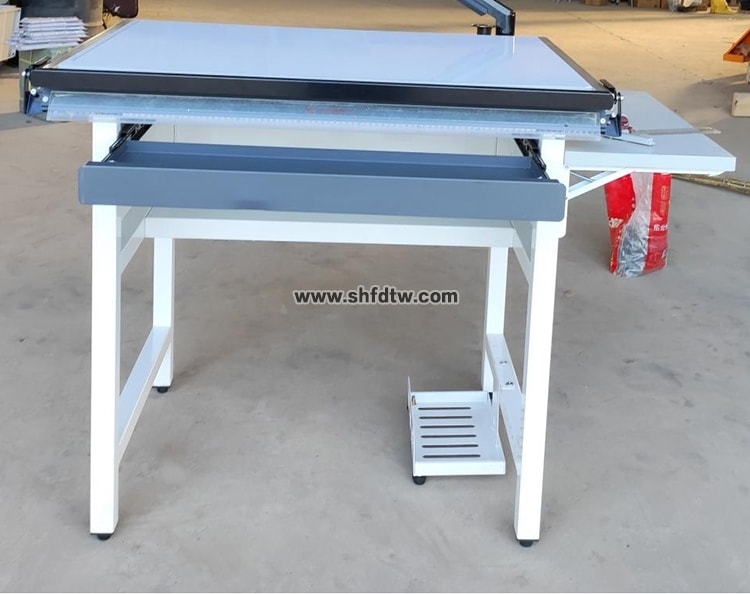

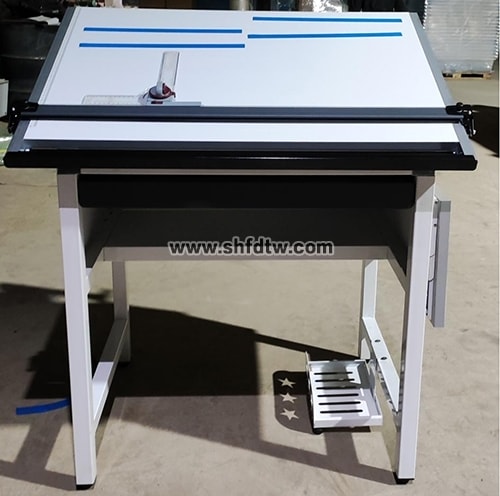

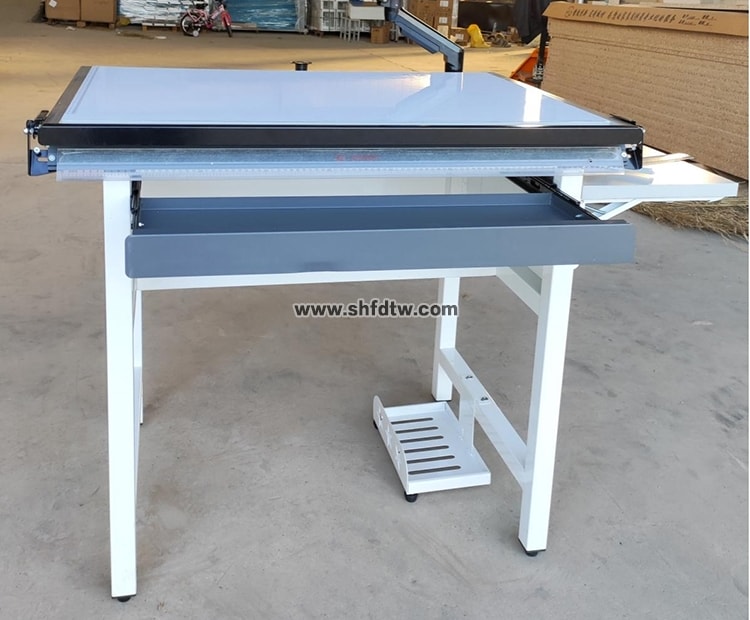

TWW-QG05磁面导轨绘图桌
规格(600mmx900mm)，板厚18mm，桌面高800mm；
1、铝合金磁面绘图板
(1)铝合金磁面绘图板由磁面绘图板及压纸条、铝金导轨及自润滑滑轮组、锁紧组件、调节支架、铝合金亚力克复合直尺、角度调整旋钮，铝合金笔槽等组成。
(2)绘图板基板材质为E0级国际通用刨花板，正面敷以白色磁性PVC塑胶板面，背面以太白色0.35mm通用PVC器膜，四周采用1mm白色塑料条封边，检图板正面配以不锈钢压纸条，在板面上可绘制不同规格的图纸。
(3)两侧安装轻型铝合金导轨，铝合金导轨内均安装有自润滑滑轮组并以柔性不锈钢丝相连接，铝合金导轨两端安装有封盖，右侧滑轮组设置一个功能旋钮，松开后可以使直尺倾料土20°，以绘制一些特殊斜线。
(4)两侧滑轮组之间有铝合金亚力克复合直尺相连，直尺可上下移动，还具有自动浮起功能，绘图时轻压直尺，使其紧贴纸面，可精准给图，松开后，自动浮起 1-2mm，使直尺在移动时不会将铅笔屑或墨水带至其他部位，保持图面整洁。
(5)左例滑轮组设置一个领定旋钮，可以使直尺锁定于图板的任意位置。(6)直尺在板面上移动润滑自如，非常流畅，手感舒适。
(7)图板下侧设置有一个铝合金笔槽，用于临时放置在绘图过程中需要调换的绘图笔等工具。

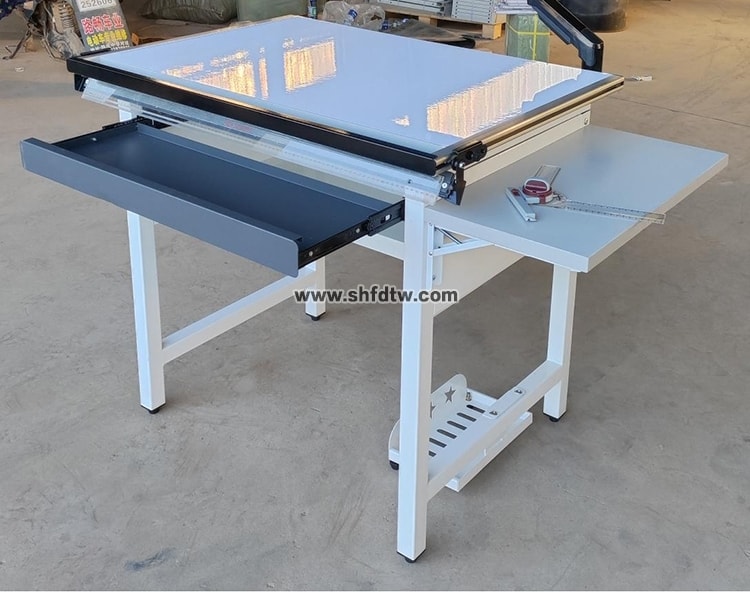

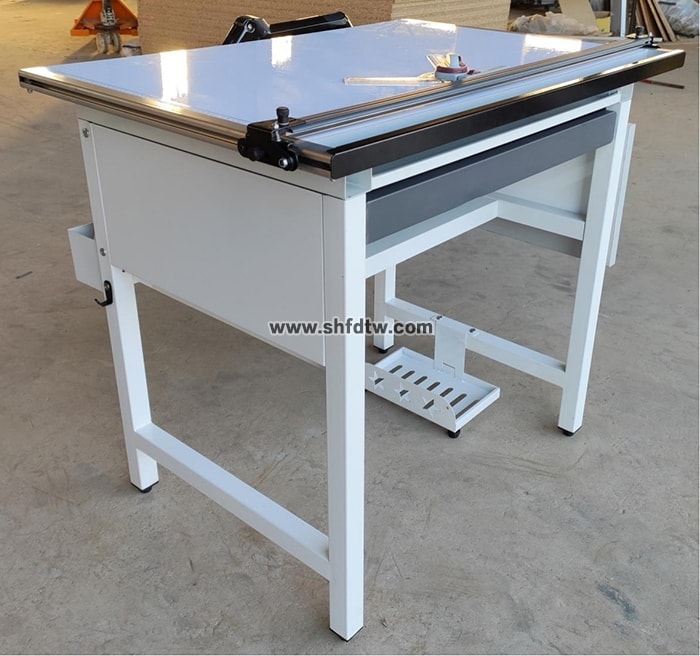

2、绘图桌架
桌架采用镀锌拉伸铁管，经过焊接、拗光、器制成，高度800mm，右侧辅桌板可根据需要展开和折叠，展开后可放置茶杯、文具等，左侧文件斗可放置书包等物品。
3、电脑绘图系统

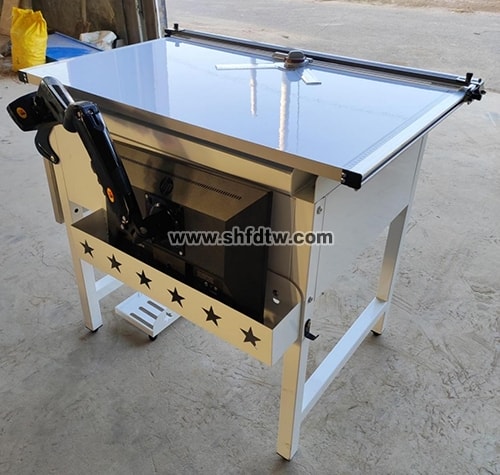

电脑绘图系统由全维度气弹式自由伸继摇替支架，电脑主机支架、键盘支架，显示器收藏箱等组成。可安装23.8英寸以下的液晶显示器，并可根据需要任意调节高低、前后及视觉角度，显示器收藏箱位于桌架后方，可将显示器收纳于其中。

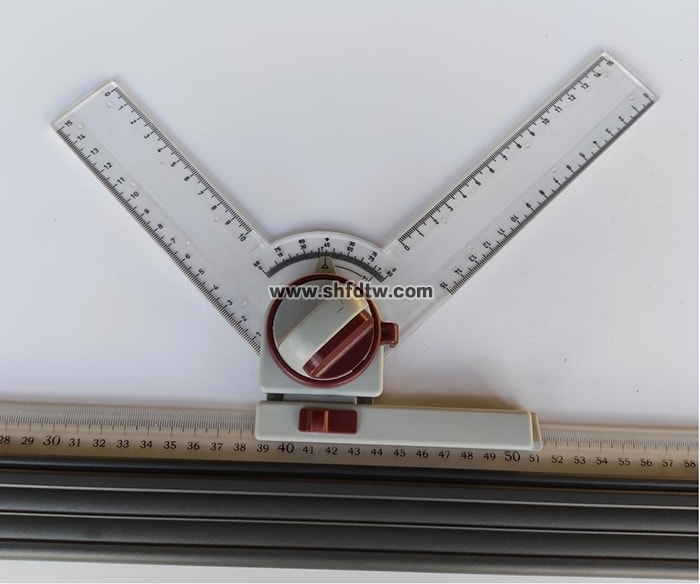

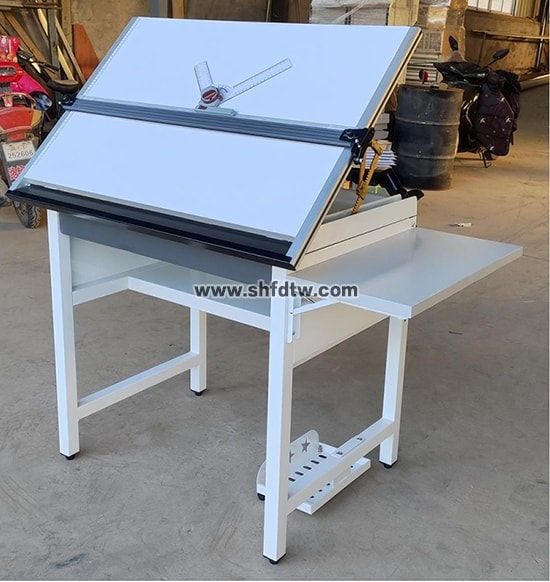

4、旋转角度尺
配套专业绘图15CM旋转角度尺。角度尺带有10CM，15CM，和0-90度三个规格的尺子可供选择，有控制按钮可调角度大小，每次可调角度区间为15度。有正向和反向两个刻度。角度尺韧性强，不易折断，带有卡档，调整好角度后可固定角度。配合直尺使用方便快捷。测量绘图
