TW-XQ130混合动力实训示教板
一、设备简介
该设备采用5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统组成一体、高压安全等测试测量实训操作。
设备展示不同驱动模式和能量流动工况。
对比实训验证5种不同新能源汽车控制系统的不同的工况。
适用各院校对5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统理论和维修实训的教学需要。
适用于各院校对《新能源汽车与电力电子技术》、《新能源汽车概论》课程的教学需要。
二、功能特点
1.发光二极管闪光灯显示能量流动工况，能量流动与车况实时匹配。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照不同新能源汽车控制系统结构原理图和实物，认识和分析不同新能源汽车控制系统的工作原理。
3.高压模拟电源采用工业级电压，安装模拟故障开关培养故障诊断能力。
4.完成6种驱动模式的实训，对比实训验证5种不同新能源汽车控制系统的不同的工况。
5.面板上安装检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
6.真实的发动机运行组件,可真实操作混合动力系统的发动机怠速、加速、减速正常工况。
7.真实的发电机运行组件,可真实操作混合动力系统的发电工况。
8.真实的燃料电池运行组件,可真实操作燃料电池的工况。
9.台架带自锁脚轮,安装交流电源漏电保护装置、转动元器件外加装防护装置。
10.电机配套上位机软件，可真实检测与标定电机各项参数。
三、产品结构
发电机、发动机、燃料电池及运行附件、电池组、逆变器、三相交流电机、传动机构、制动机构、故障模拟与考核装置、检测面板与可移动台架等组成。
四、技术规格
1.电源：380V 交流电压；工作电压：12V/60V直流电压
2.工作温度：-5℃～50℃
3.实训台尺寸：

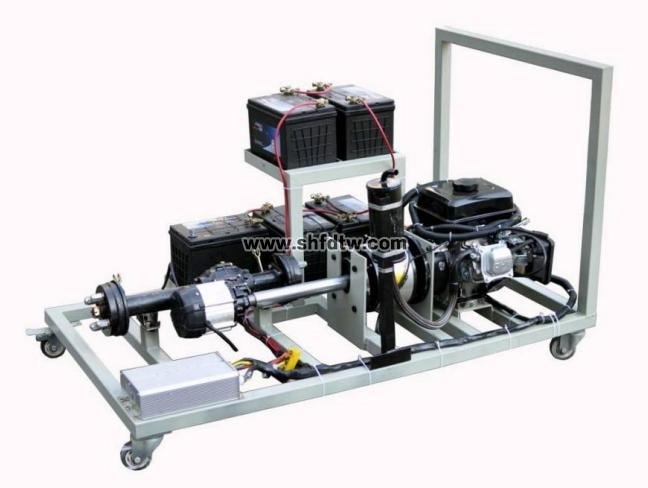

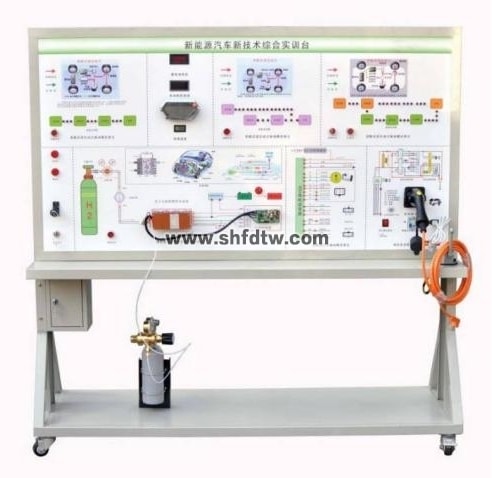

检测台:1740mmX650mmX1700mm,运行台:1700mmX650mmX1500mm
产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有30cm的桌面，方便放置资料、轻型检测仪器等。
五、实训项目
1.电池组的检查与维护
2.三相异步电机的检查与维护
3.逆变器的检查与维护
4.插电式串联动力系统故障诊断与排除
5.插电式并联动力系统故障诊断与排除
6.插电式混联动力系统故障诊断与排除
7.纯电动汽车动力系统故障诊断与排除
8.燃料电池汽车动力系统动力系统故障诊断与排除
9.纯电动车电机故障诊断与排除
10.高压用电安全培训
六．基本配置(每台)
序号 | 名称 | 规格型号 | 单位 | 数量 |
1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图 | 套 | 1 |
2 | 充电桩组件 | 国标220V16A,3.5KW | 套 | 1 |
3 | 充电插座与充电枪 | 国标 | 套 | 1 |
4 | 闪烁发光二极管灯条 | 配套 | 套 | 1 |
5 | 电动车电机 | 60V1KW | 套 | 1 |
6 | 电动车电机控制器 | 60V1KW | 套 | 1 |
7 | 油门踏板，制动踏板，动力电池组 | 配套 | 套 | 1 |
8 | 模拟指示灯 | 配套 | 套 | 1 |
9 | 操作开关 | 配套 | 套 | 1 |
10 | 高压安全防护模拟装置 | 配套 | 套 | 1 |
11 | 发动机 | 汽油机/配套 | 套 | 1 |
12 | 发电机与控制器 | 60V/配套 | 套 | 1 |
13 | 差速器/驱动桥 | 配套 | 套 | 1 |
14 | 电动车仪表 | 配套 | 套 | 1 |
15 | 转速表 | 配套 | 套 | 2 |
16 | 电磁离合器及制动器 | 配套 | 套 | 1 |
17 | 制动机构 | 配套 | 套 | 1 |
18 | 直流接触器 | 配套 | 套 | 1 |
19 | 移动台架 | 台 | 1 | |
20 | 故障模拟与排除装置 | 配套 | 套 | 1 |
21 | 保险丝盒 | 配套 | 套 | 1 |
22 | 保修卡/合格证 | 配套 | 套 | 1 |
23 | 教师手册 | 配套 | 套 | 1 |
