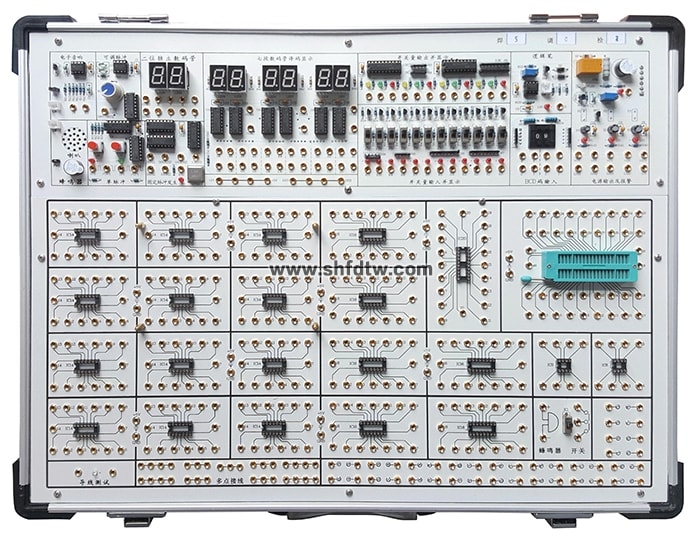

TW-X04B数字逻辑电路实验箱
实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区采用全开放模式，可根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。
一、技术指标
1、实验电路工作电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或任意值）可调一组，每路设置保险丝一个，每路均带有短路保护和反向保护电路，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。
2、常用信号源
1）提供二组正负单脉冲发生电路，带电平指示。
2）1HZ～1KHZ连续可调时钟电路。
3）1HZ～1MHZ固定脉冲分7路输出，其中1HZ带指示灯显示。
4）12路开关量输入显示电路，输入端带保护功能。
5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位独立数码管，可装共阳或共阴数码管。
7）2组BCD码拨盘开关输出电路，输出端带保护功能。
8）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出设备。
3、测试小工具
1）提供三状态数字逻辑测试电路，并有声光提示。
4、实验电路区： 独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：
1）配置开放式实验区，含圆孔2只IC8，锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只）、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。
2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配）。
3）设计有导线测试座一组。
5)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
6) 2个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。
5、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。
6、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
二、实验项目
基础实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL集成逻辑门的逻辑功能与参数测试
3. CMOS集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555时基电路及其应用
