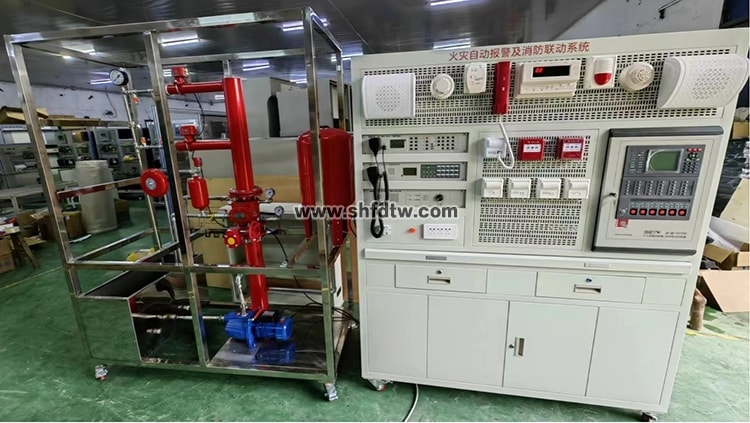

TWLY-80火灾报警与消防联动实训系统
一、系统装置概述
本套系统模拟火灾自动报警与消防联动装置系统，实时采集网内前端感知设 备 (如 ∶感烟探测器、感温探测器、可燃气体探测器、电气火灾探测器、独立式 感烟火灾探测报警器等) 的报警信息和运行状态信息，提前发现前端消防设施存 在的各种故障隐患，降低火灾风险 ∶除了火灾预防的功能外，一旦发生火灾，消 防队可以利用本系统第一时间感知火情并确定起火位置，快速调集处置力量，避 免因人为报警不及时而造成的火势蔓延。系统满足消防人员培训的需求。
二、系统特点
1、当外部监测设备 (如烟感、温感、手报等设备) 动作后给火灾自动报警 主机传送报警信号源。
2、火灾报警系统收到信号后， 自动联动外部设备启动 (自动联动是根据火 灾报警系统内的联动公式进行联动设备的)。
一般情况下消防联动系统可联动的部位有 ∶
(1) 消防警铃
(2) 消防广播
(3) 应急电源及指示灯转换启动
(4) 消防电梯迫降等外部设备启动
(5) 联动防火卷帘门迫降
(6) 联动消防排烟风机及防火阀启动
(7) 联动消防预作用阀动作，喷淋系统启动扑灭火源。
3、(干湿/湿式) 消防预作用阀
有水的喷淋管用湿式报警阀，有喷淋头喷水的时候，通过水的流动激发报警 信号。有些管路不能充满水，否则就冻裂，例如车库，所以就在喷淋管道里面打 气，如果有喷淋头爆裂，里面的气压会下降，此时激发预作用阀，预作用阀是感 知气压而不是水流的，同样发出报警信号，启动消防泵。
4、具体联动步骤
(1) 火灾时感烟探测器探测到烟雾
(2) 探测器的探测信号传输到消防控制室的火灾报警控制器上；
(3) 火灾控制器接到报警信号后发出指令给火灾区域 (或火灾层及火灾上下层) 的声光报警器或警铃，使其发出火灾报警声 ∶
(4) 广播切换至火灾状态下并发出应急疏散录音 ∶
(5) 当火源的燃烧温度达到 68 摄氏度时，消防喷淋水银柱炸裂，喷淋头排 气/洒水；
(6) 洒水后，控制器监视水流指示器、压力开关动作后，消防预作用阀 (干 湿/湿式) 动作，并发出指令控制喷淋泵启动，持续向喷淋管道供水扑灭火源。
(7) 火情扑灭后，手动复位，使预作用阀及消防泵停止动作。
