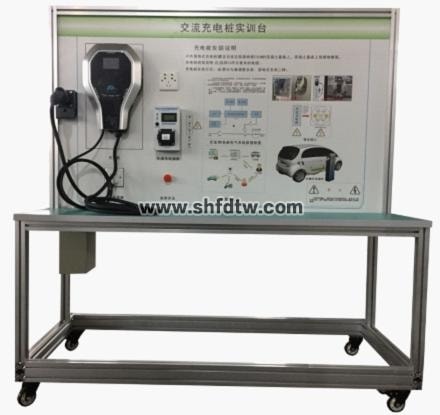

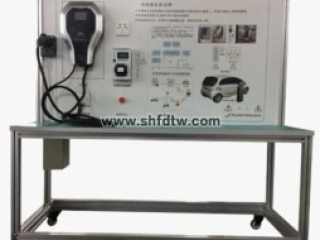

TW-XQ117交流充电桩实训台
一.产品简介
选用国标新能源汽车交流充电桩装置与国标充电桩安装测试系统真实器件制作，可展示充电桩系统的结构与工作原理，适合于各类院校对充电桩系统理论和维修实训、装调与测试、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二.功能特点
1.安装真实220V7KW国标充电桩、国标充电桩安装测试系统、充电桩智能充电卡片、工况指示灯、充电桩充电端口等，真实可操作运行的充电桩系统。
2.面板采用4mm厚铝塑板，立式安装面板打印有彩色电路图与工作原理示意图；学员可直观对照系统结构原理图和实物，认识和分析系统的工作原理。面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
3.国标220V7KW充电桩的显示装置，同步显示数据。操作软件显示充电电压、充电电流、充电电量、充电时间等；具有三种充电模式：按金额充电、按时间充电、按电量充电等。安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷、电池防反接等保护。具有电源、充电、故障三种状态指示。核心控制板可实现刷卡信息采集处理；LTE（4G）、GSM多模通讯传输，GPS定位，射频识别卡系统、电流电压参数采集处理并显示或报警；用电量采集计量、保护等功能。
4.可实现充电CC 信号、 CP 信号、电流、电压检测与显示等。
5.充电设备可以给安装国标插座的电动汽车或者新能源汽车其他设备真实充电操作。
6.配备国标充电桩安装测试系统，可对国标充电桩装调真实测试。
7.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
8.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
9. 充电桩管理系统功能
（1）运营管理系统设有电桩故障跟踪、数据采集、数据按区展示等功能。
（2）运营平台提供了电桩管理、电桩监控、收费配置、数据统计等功能，能查看实时充电的数据和电桩收益，可通过相应的数据分析，进行扎实的评估，实时了解客户充电存在的问题。
（3）移动端产品保护APP、微信服务号、支付宝服务窗等应用，基于多场景应用、多种支付方式、远程控制预约、便捷扫码充电、充满提醒、消息推送等特征，实现人桩互联互通互动。
三.实训（实验）项目
1.了解交流充电桩内部结构;
2.了解交流充电桩工作原理;
3.了解电动车充电系统国家标准;
4.掌握充电桩常见故障;
5.了解充电计费原理;
6.了解充电桩充电控制原理;
7.充电桩装配；
8.充电桩装调与测试；
四.技术规格
国标交流充电桩
1.电压：AC220V
2.电流：32A
3.功率：7KW
4.7KW塑壳/220V/32A/单枪3M/屏读卡器/以太网/4G模块
国标充电桩安装测试系统
1.电压：AC220V
2.电流：10A/32A
3.控制引导：电压引导
4.显示：数显显示电压、电流
5.带CC、CP指示灯
实训台架
1.外形尺寸（mm）：1600×700×1700(长×宽×高)
2.面板外形尺寸（mm）：1548×940mm（长*宽）
3.移动脚轮：100*60mm
五．基本配置
检测控制面板(装有各种检测端子，彩色电路图和工作原理示意图)、国标充电桩组件(国标220V 32A,7KW)、国标交流充电插座与充电枪、智能充电卡片）、国标充电桩安装测试系统、急停开关与电源总开关、线性可调放电负载、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、故障模拟与排除装置、设备使用操作说明书与实训实验指导书。
