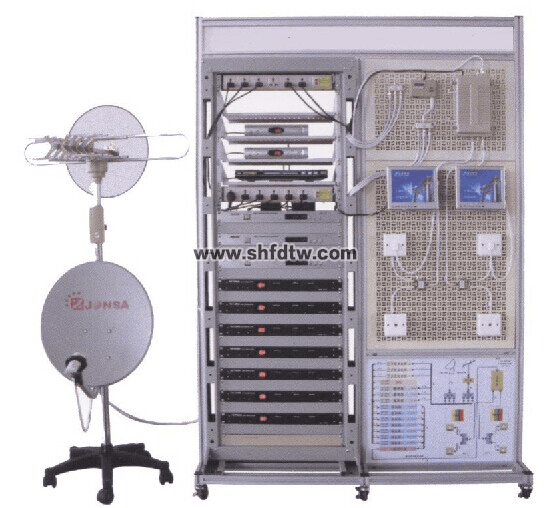

TWLY-120 卫星及有线电视系统实训装置

 一、概述

    该系统由室外接收部分、信号处理与调制部分、有线电视放大与分配三部分组成。

    系统设备全部采用工程使用产品，能进行卫星电视、有线电视等控制系统操作实训和演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训。本系统的设计结合实训室的情况，进行实际应用位置的设计安装。

二、技术指标

1、系统工作电压：单相三线～220V±5%  50Hz

2、安全保护：具有漏电自动保护装置

三、主要设备组成

室外接收部分：由卫星天线、高频头、馈源等组成；

信号处理与调制部分：由工程型卫星接收机、调制器、混合器、DVD等组成；

有线电视部分：由60V供电器、双向干线放大器、单向干线放大器、楼栋放大器、分配器、分支器、用户盒等组成；

测试仪器：场强仪

注：电视机由用户配置

四、实训内容

1、卫星有线电视系统接收基础知识

2、卫星接收器材认识与操作

3、卫星接收辅助器材

4、有线电视器材认识与操作

5、天馈角度的计算

6、干线电平的分配与计算

7、设计并安装一个简易应用系统
