供配电通信线路实训系统

1

万用表（数字式）

VC890D

一块3½位万用表可显示三个整位（0到9） 以及一个 “半位” （仅显示一个“1” 或留为空白）。一块3½位万用表的显示分辨率高这 1，999 字。 一块 4½位万用表的显示分辨率高达19，999 字。 与“位“相比，使用“字”可以更精确地描述万用表的先辨率。 现在的3½位万用表的分辨率可能高达3，200、 4，000 或 6，000 字。

8

310

2480

2

万用表（指针式）

VC7244

式中：满偏刻度指所选的标尺度上最大刻度值。例如：用指针万用表测一直流电压，量程选为100V，满偏刻度为50，指针指在20处，则实际值=20×100/20=40V。

8

280

2240

3

钳形电表（数字式）

VC606

1、显示:3 1/2位LCD最大显示1999

2、极性显示：自动极性显示

3、超量程显示：最高位显“1”

4、采样速率：3次/秒

5、低电压显示：“LOBAT”提示符

6、数据保持：各功能和量程有此特点

7、电池：9V碱性电池或碳锌电池

8、电池寿命：碱性电池约200小时，碳锌电池约150小时

9、工作环境：温度0-50摄氏度，相对湿度小于80%

10、贮存环境：温度-20-60摄氏度，相对湿度小于80%

11、钳口最大张口：50mm

8

270

2160

4

钳形电表（指针式）

KT7160

最大钩部尺寸： Φ40mm 或 10×47mm 测量功能： ACA，ACV，DCV，Ω & Temp.
电源供应： UM-3(AA)，1.5V×1
操作温度/湿度： 0oC～40oC(32oF～104oF)低于80% R.H.(不结露)
储存温度/湿度： -10oC～50oC(14oF～122oF)低于 70% R.H.(不结露)
适用高度： 海拔2000以下
适用电压限制： 不超过600V AC
安全标准： 符合IEC 61010 600V CAT III Pollution Degree 2
尺寸及重量： 243(长)×91(宽)×45(高)(9.57"×3.58"×1.77")约360g(含电池)

8

320

2560

5

500V兆欧表（数字式）

VC60B+500V

额定电压：100V；测量范围：0.1MΩ～1GΩ；开路电压：DC100V+20%，-0%；定额测定电流：100KΩ负荷时、1mA～1.2mA；短路电路：小于2.0mA；精确度：100KΩ～1000MΩ; ±(3%+5) 100MΩ～10GΩ; ±(5%+5)

8

780

6240

6

1000V兆欧表（数字式）

VC60B+1000V

准确度：±(10%+5字)

测量范围：0.1M～1000GΩ；试验电压：设定范围：0.5KV～10KV ；准确度：5%±10V；短路电流：>5mA ；测量时间：1分钟～10分钟（与测量方式有关）；充电电源：180～270VAC   ,50Hz/60Hz±1% (市电或发电机供电)；工作温度与湿度：温度-10～50℃， 相对湿度20～80％HR；贮存温度与湿度：温度-15～55℃， 相对湿度20～90％HR；绝缘电阻：50MΩ(1000v)(测量线路与外壳间)；抗干扰能力：5000v感应电；耐　　压：AC3KV/50Hz1min(测量线路与外壳间)

8

780

6240

7

2500兆欧表（数字式）

VC60B+2500V

使用条件：环境温度：0℃～+45℃、相对湿度：≤85%RH；输出电压等级：500V，1000V，2000V，2500V；测量范围：0～19990MΩ；分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ；相对误差：0～2000MΩ≤±5%±2d、2000MΩ～19990MΩ≤10%±2d；

电压/负载：2500V/20MΩ；电压跌落：约10%；短路电流：＞1.6mA；直流：8×1.5V(AA，R6)电池；交流：220V/50Hz；功耗：静态功耗≤160mW；最大功率≤2.5W

8

780

6240

8

500V兆欧表（指针式）

ZC25-3H主要技术指标:型号额定电压测量范围(MΩ)
准确度等级(V)允差ZC25-1
100±10%0～10010(相当于弧长的1级)ZC25-2250±10%0～250ZC25-3500±10%0～500ZC25-41000
±10%0～1000使用条件
温度-25～+40℃,相对湿度不大于80%摇柄额定转速
120r/min

8

780

6240

9

1000V兆欧表（指针式）

ZC25-4H

测量范围 0-0.5GΩ0.2-20GΩ自动转换 0-1GΩ0.4-40GΩ自动转换 0-2GΩ1-100GΩ自动转换 0-5GΩ2-200GΩ自动转换 0-10GΩ4-400GΩ自动转换
精度 绝缘阻抗 温度23℃±5℃　湿度《=70%时20MΩ-10GΩ读数的±5%其它范围时读读数的±10%温度23℃±5℃　湿度《=70%时20MΩ-10GΩ读数的±5%其它范围时读数的±10% 温度23℃±5℃　湿度《=70%时20MΩ-10GΩ读数的±5%其它范围时读数的±10% 温度23℃±5℃　湿度《=70%时20MΩ-10GΩ读数的±5%其它范围时读数的±10% 温度23℃±5℃　湿度《=70%时20MΩ-10GΩ读数的±5%其它范围时读数的±10%
输出电压 温度23℃±5℃，湿度<=70%时读数的±5%，其它为读数的±10%

8

780

6240

10

2500兆欧表（指针式）

ZC25-10L

一、概述：

高压绝缘电阻测试仪（兆欧表），采用先进的电子测量线路和元器件，其输出电压稳定、测量范围宽、自动换挡、读数直观。特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备的绝缘电阻、吸收比等，是取代老式摇表的理想产品。

二、 高压绝缘电阻测试仪工作特性：

1、工作条件

a 使用温度：-10℃—+40℃

b 相对湿度：40℃     85%RH

c 供电电压：DC   12V

2、性能特性：如表一

8

780

6240

11

接地电阻测试仪（数字式）

AR4105A

接地电阻测量范围： 双钳法：0.01Ω～1000Ω ；地桩法：0.01Ω～1000Ω；误差:双钳法：±2%±2个字 ；地桩法：±1.5%±2个字；最小分辨率：0.01Ω；钳口尺寸：Φ50mm；存储容量：200组数据；工作温度：0°C～+50°C；电源：8节5号镍氢充电电池或普通AA电池；重量：0.8KG(含电池)；尺寸：265mm×130mm×65mm

8

1200

9600

12

接地电阻测试仪（指针式）

ZC29B-1

功能：接地电阻、土壤电阻率测试；接地电压、交流电压测试；电源： DC 7.4V 1.8Ah可充锂电池，电池充满约8.4V；背光：可控白屏背光，适合昏暗场所使用；测量方式：精密4线、3线法测量、简易2线测量接地电阻；测量方法：接地电阻：额定电流变极法，测量电流20mA Max、土壤电阻率：四极法(温纳法) 、对地电压：平均值整流(P(S)-ES接口间）

8

760

6080

13

9V电池、L 5V电池

符合高压电器相关标准

各8

40

320

14

被测电流回路（日光灯或白炽灯照明电路，用硬导 线连接）

（要有单相回路和三相回路）

8

1600

12800

15

电动机

三相0.75KW-4极/1400转

2

960

1920

16

电阻箱

2*38A/10

1、标称阻值与允许偏差 为了满足使用者的要求，工厂生产了各种不同阻值的电阻器，即便如此，也无法做到你要什么样阻值的电阻器就会有什么样电阻器的成品。为了便于生产和满足使用者的需要，国家规定了一系列阻值作为产品的标准，这一系列阻值就叫做电阻的标称阻值。在实际生产中，加工出来的电阻器的阻值无法做到和标称阻值完全一样，即阻值具有一定分散性。为了便于生产的管理和使用，又规定了电阻器的精度等级，确定了电阻器在不同等级下的允许偏差。 允许偏差可从下式求得：δ=R-RR/RR·100% 式中δ——允许偏差；R——电阻器的实际阻值；RR——电阻器的标称阴值。电阻器的阻值范围很宽，一般通用电器的阻值可从10Ω—10MΩ。按规定，电阻器的标称阻值应符合阻值系列所列数值。

8

3200

25600

17

测量导线

500长

16

60

960

总计

104160

1

进线柜（按标准图）

1500*800*2300

铠装试金属封闭开关设备而设计柜体分四个单独的隔室外壳防护级为lp4xl.各小室和断路器室门打开时防护等级为lp2x.具有架空进出线电缆进出。

1

90000

90000

2

计量柜（按标准图）

1500*800*2300

铠装试金属封闭开关设备而设计柜体分四个单独的隔室外壳防护级为lp4xl.各小室和断路器室门打开时防护等级为lp2x.具有架空进出线电缆进出。

1

42000

42000

3

出线柜（按标准图）

1500*800*2300

铠装试金属封闭开关设备而设计柜体分四个单独的隔室外壳防护级为lp4xl.各小室和断路器室门打开时防护等级为lp2x.具有架空进出线电缆进出。

1

44000

44000

4

母联柜/母联隔离柜  （按标准图）

1500*800*2300

铠装试金属封闭开关设备而设计柜体分四个单独的隔室外壳防护级为lp4xl.各小室和断路器室门打开时防护等级为lp2x.具有架空进出线电缆进出。

2

52000

104000

5

故障柜推出

700*700*1000MM

2

2000

4000

5

搬运小车

700*450MM可载200斤

2

600

1200

6

安全帽

进口ABS

2

170

340

7

绝缘手套

橡胶

2

240

480

8

绝缘靴

橡胶

2

330

660

9

绝缘垫

橡胶

2

350

700

10

高压验电器

绝缘环氧树脂

2

450

900

11

操作把手

PVC硬塑

2

40

80

12

标示牌

PVC

2套

90000

180000

总计

468360

1

10KV柱上变压器配电间隔（含变压器、跌落式熔断 器、隔离开关）

符合高压电器相关标准

（室外、室内各一套）

空载耗能130

额定容量50Kv

负载损耗900/870

分线范围±5%或±2*2.5%

2

46000

92000

2

熔丝

合金

1

240

240

3

安全帽

进口ABS

1

120

120

4

护目镜

PC塑料

1

90

90

5

绝缘手套

橡胶

1

170

170

6

绝缘靴

橡胶

1

240

0

7

电工工具

塑料工具箱

1

900

900

8

绝缘拉杆

树脂材料

1

700

700

9

高压验电器

绝缘环氧树脂

1

350

350

10

标示标示牌

PVC

1套

40

40

11

安装施工

安装户内高压电杆变压器费用

1

30000

30000

12

高压模拟屏

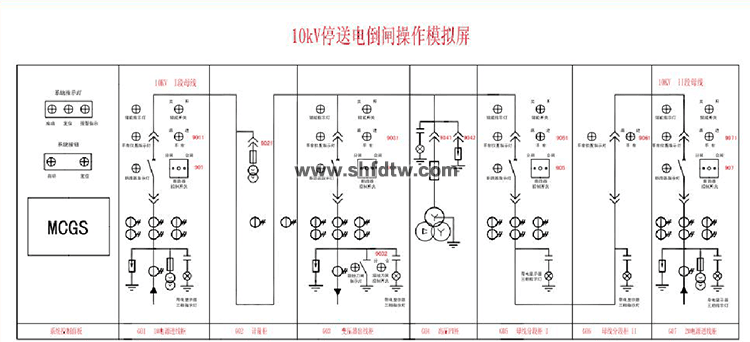

10kv停送电倒闸操作模拟屏主要用于教学配电房停送电倒闸操作模拟使用，其目的主要是为防止和降低电气人员误操作而带来危险，该系统可以通过可编程控制器来编写不同模式的程序来实现不同模式下模拟功能，具有较高灵活性，从而来达到教学灵活性、多样性。使学员能够更容易的掌握高压倒闸步骤及操作方法。

整个系统有自由操作和考核两种模式。当未使用考核模式时（即不操作触摸屏），默认为自由操作模式，该模式无操作错误报警，可自由操作面板，适用于练习，亦可用于考核。若使用考核模式（使用前需先按操作面板复位按钮，然后进行触摸屏与面板的相应操作），该模式较为严格，操作流程错误触摸屏会跳出报警画面，面板各按钮指示灯熄灭，红色报警灯闪烁，无法进行下一步操作，直至按下复位按钮，系统回到初始状态，必要时可断电重启。

1.1 系统基本组成

10kv 停送电倒闸操作模拟屏采用三菱 FX3U-48MR PLC 作为控制单元，上位机使用昆仑通态（MCGS）触摸屏作为整个系统监视显示任务。整个系统的面板分别有系统控制面板、配电柜倒闸操作模拟控制面板组成。

外观尺寸：2000*200*1700*

1

64000

64000

13

绝缘纸绑扎

8个磁瓶绝缘纸包电缆

2

90000

180000

14

电缆绝缘测试

电缆绝缘测试对接分线箱

1

13000

13000

总计

381610
