新能源汽车实训室

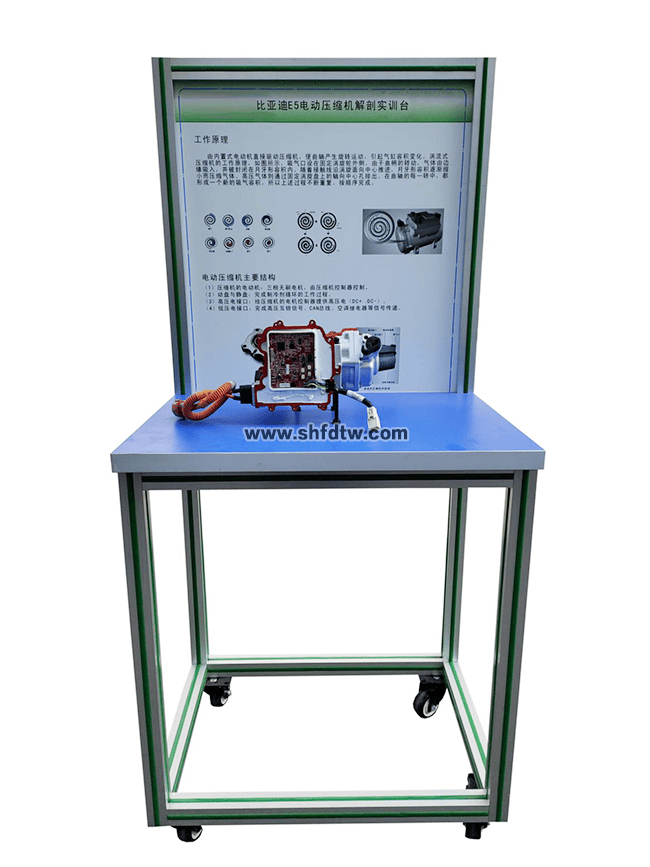

电动车压缩机结构解剖实训台

一、产品简介

选用主流纯电动车配套电动车压缩机；通过解剖，展示现电动车压缩机内部结构和控制原理。

二、功能特点

1.电动车压缩机，附件完整，展示各主要零部件和电线连接。

2.设备带四个自锁装置万向脚轮。

3.实训台配原理教学面板，展示内部零部件名称和结构。

4.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

5.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。

三、技术规格

1.设备外形尺寸（mm）：700*500*1500（长*宽*高）

2.面板外形尺寸（mm）：648*713（长*宽）

3.移动脚轮：100*60mm

4.工作温度：  -20°～+40°

5.电动车压缩机：比亚迪E5

电压：653V

功率：5.5KW

四、实训（实验）项目

电动车压缩机结构与原理认知实训。

电动车压缩机拆装与检测实训。

五、基本配置

解剖的电动车压缩机，可移动台架（带原理教学板）。
