TW-RG701 喷管实验装置

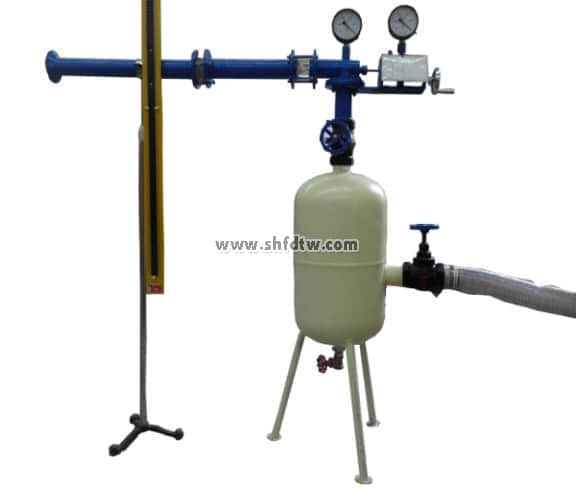

喷管实验装置(图1)

实验目的:
1、加深对喷管临界状态的理解。
2、巩固和验证气流在喷管中流动的基本理论
3、了解气流在喷管流动中的压力、流量的变化规律及测试方法.


主要配置:

喷管本体,支架,有机玻璃渐缩喷管、有机玻璃渐缩渐扩喷管,稳压罐,真空压力表2个,孔板流量计,U型差压计,调节阀门,真空泵(用户自备),测压探针,探针位移装置,刻度标尺,进口集流器,不锈钢台架等。

技术参数:

1、输入电源:三相AC380V±10% 50Hz,功率5.5KW。

2、压力测量采用-0.1-0MPa精密真空表,精度0.4级。流量测量采用低雷诺数锥形孔板流量计,喉径φ20mm。

3、喷针直径φ4±0.2mm。稳压罐:直径φ400mm,进气口径Φ63mm,出气口径Φ57mm。

4、外形尺寸:2000×500×1000mm,外形为不锈钢支架。

5、用户自配仪器,真空泵:抽气速率:54L/s,极限真空:1.33帕,速率:385r/min,功率:5.5KW。

TW-RG701/II 喷管实验装置 53500元


数字II型增加流量传感器,压力传感器,位移传感器,电气控制配电箱,计算机数据处理软件等。
