TW-SNY72B风光互补发电测量与控制实训系统
1、系统主要应用范围
主要提供于大学、研究生、企业技工以太阳能发电为主课题的研究和培训。可以帮助学生，进一步理解太阳能发电站整个系统的原理学习并探讨工程实际应用技能。
产品特点
系统采用32位数字化DSP技术，对蓄电池充放电进行全智能化的管理。
系统同步电源，采用日本三菱IGBT模块（IPM）组装。具有高功率因数输出。
系统面板上采用直观的数字表和液晶显示，让用户了解当前系统工作状态。
系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。
系统监控柜集成高性能一体计算机，可监控系统运行参数、并将运行数据长期保存或打印。
2、技术参数
2.1太阳能电池板
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
电池板：单晶硅/多晶硅
最大输出功率：4*10W
开路电压：21.24V（并联），4*21.24V（串联）
短路电流：4*0.75A（并联），0.57A（串联）
2.2自动跟踪单元
跟踪方式：双轴全自动跟踪； 精度：±0.5°
水平回转角度：360° ；俯仰角度：180°
控制器供电电源：DC 12V
电机供电电源：DC 12V
模拟太阳灯：Q135/500W
2.3照度计
照度计：量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。
2.4数字电压、电流、功率因数表、温湿度表
直流电压表：0-200V×2只
交流电流表：5A×2只
交流电压表：0-500V、交流电流表5A各一只
交流电能计量模块：电参数测量、运行时间、超载报警、功率报警门限预置、掉电数据保存
温度、湿度表:温度测量范围：-50℃-+70℃ 湿度测量范围：20%-90%
2.5储能单元
蓄电池容量10Ah、电压12V × 1只
2.6控制器
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能。
3、环境监测模块技术指标
含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示
3.1管理控制软件：
智享管理固态套装，利用网络、通讯、信息和图形图像处理技术将数据及控制命令深度融合，以互联互动技术为基础，加强波形成像技术、传感器参数、曲线数值等，数字化计算机信息管理和自动报警等系统性功能，整体提升产品的综合管理能力、安全保障能力和指导操控能力。
具备：
①数据处理：显示电压、电流、有功、无功、功率因数等电气量。
②控制：可在微信小程序中远程控制智能开关的通断。
③历史数据：显示计量的历史数据，可查询历史曲线。
④设备报警：对设备的过压过流等异常情况进行报警。
⑤终端包含：现场数据显示画面：显示电压、电流、有功、无功、功率因数等电气量。

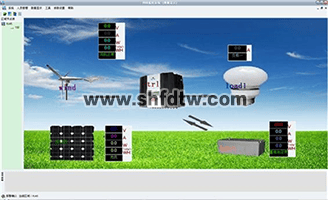

系统工作主界面 资源数据主界面
产品概述：该装置由风力发电机、风力发电控制器、电力蓄能单元、逆变模块、开关控制单元、负载单元、显示单元等单元系统组成，系统能进行风力发电相关全过程实验。
1、风力发电机
额定功率：300(W)
额定电压：12/24(V)
额定电流：33.3/16.7（A）
风轮直径：1.65(m)
启动风速：1.5(m/s)
额定风速：9.6(m/s)
安全风速：35(m/s)
工作形式：永磁同步发电机
风叶旋转方向：顺时针
风叶数量：3（片）
风叶材料：玻璃增强聚丙烯材料
电机材料：铝合金
2、模拟风洞模块
风量：32073 mз/h
风压：388Pa
转速：1440 r/min
功率：2.2kW
可调风速：0～13级连续可调
3、测风系统
测量范围 风速：0～60m/s 风向：0～360°
精 度：±0.1m/s ± 3°
工作电源：AC 220V±20% 50HZ， DC12V、5V或其他供电。
记录间隔：1分钟～240分钟连续可设置
内部存储：4M bit
通讯接口：RS-232/485/USB通讯
环境温度：-40℃～50℃
转速传感器：0～5000 风力发电机转速检测显示（室内）
储能单元：蓄电池容量55Ah、电压12V × 1只
4、离网逆变电源
直流输入电压：9～16VDC 电压可选
额定蔬出功率：300W/功率根据客户要求订制
输出电压：110/220VAC
输出波形：纯正弦波
输出频率：50Hz
工作效率：85%
功率因数：>0.88
波形失真率≤5%
工作环境：温度-20℃～50℃
相对湿度：﹤90﹪（25℃）
保护功能：极性反接、短路、过热、过载保护
5、同步并网逆变电源
AC标准电压范围：90V～140V/180V～260VAC
AC频率范围： 55Hz～63Hz/45Hz～53Hz
并网输出功率：400W
输出电流总谐波失真：THDIAC <5%
相 位 差： <1%
孤岛效应保护： VAC;f AC
输出短路保护： 限流
显示方式： LED
待机功耗： <2W 夜间功耗： <1W
环境温度范围： -25 ℃～60℃
环境湿度： 0～99%(Indoor Type Design)
6、负载单元
（1）DC12V直流负载五组。（感性负载3组，阻性负载2组）
1）感性负载有：12V直流风扇、12V直流电机、12V蜂鸣器
2）阻性负载有：12V交通灯、3W LED灯
（2）AC220V交流负载四组。（感性负载1组，阻性负载3组）
1）感性负载有：220V直流风扇
2）阻性负载：220V交通灯.220V 3WLED灯、220V28WLED灯
（3）可调稳压电源（0-30V，0-2A）。
（4）可调电阻箱技术参数如下：
1）阻值范围：10欧-99.99K
2）误差范围：±1%
（5）USB接口电压输出：可为电子设备提供5V直流稳压电源。
7、风力发电控制器
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
8、风光互补控制器
风光互补控主要技术参数：
工作电压：12或24VDC
充电功率Pmax ：650W
光伏功率Pmax ：150W
风机功率Pmax ：450W
充电方式：PWM脉宽调制
充电最大电流 35A
过放保护电压 11V
过放恢复电压 12.6V
输出保护电压 16V 卸载开始电压（出厂值）15.5V
卸载开始电流（出厂值） 15A
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
负载为100W以下的12V/24V直流负载、AC220V交流负载、可调电阻箱，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关等，）。
测功系统及显示
采用一体化设计，要求以上功能集中在一块核心控制器上。实现虚拟示波器所需实现的功能：50MHz 2路波形测量功能； 2路逻辑分析仪功能；1路任意波形信号发生器输出；2路PWM脉冲信号发生器：可设置频率、占空比。
