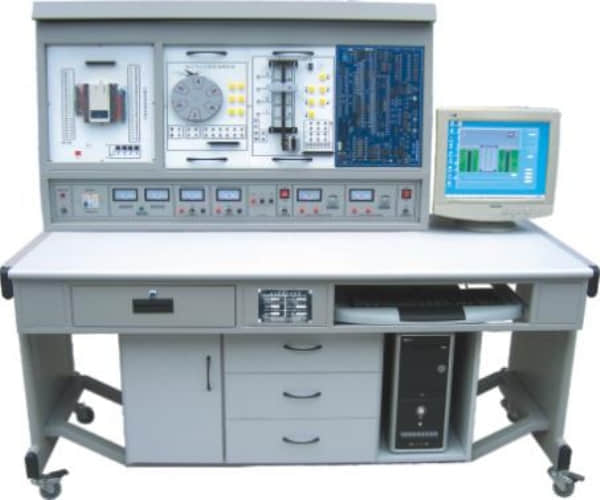

TWS-01C型PLC可编程控制系统、微机接口及微机应用综合实验装置

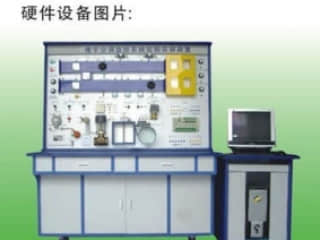

PLC可编程控制系统、微机接口及微机应用综合实验装置(图1)

   本实验台是在“TWS-01型PLC可编程控制器实验系统”的基础上增加微机接口及微机应用实验系统,通过两方面结合做到一机多用、资源共享、便于管理。微机接口及微机应用适用于86系列微机原理课程,综合了各学校讲课及实验老师意见,增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力,对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验,使这门课程的实验更加深入完整。为适合基础教学的需要,增添了数字电路实验线路。这一崭新的系统实现了专业基础课(数字电路)、专业课(微机原理)、课程设计和毕业设计(微机应用)的三合一,真正做到了一机多用。大大节省实验室,节省管理人员,节省资金。配合本设备,我们特为教师提供了微机原理课、微机应用课的教师指导书,书中对这部分实验都写有实验目的,实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘),供教师参考,减轻了教师备课和辅导实验的工作量。全套装置设计合理,功能强大,操作简单方便。

系统构成
1、PLC可编程控制器实验屏
2、PLC可编程控制器实验装置
3、PLC可编程控制器实验台
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、实验操作桌
8、微机接口及应用部分:
(1)微机接口部分:一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等;
(2)微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路;
(3)辅助电路:40脚、20脚、16脚、14脚集成插座,逻辑电平开关、LED显示、时钟(1MHZ、2MHZ)、方波信号。
9、电脑或手持编程器(用户自备或代购)。

技术参数
◆PLC主机:输入:24点输出16点
◆型号:三菱FX3U-38MR(也可选择西门子、欧姆龙,价格另议)
◆输出电压:直流24V,电压表指示
◆利用应用软件编程
◆电源输入:交流220V,50Hz
◆电流≥2A,电流具有过载保护
◆外形尺寸:160×75×140cm3

实验内容
1、PLC可编程控制器实验:
1.与、或、非逻辑功能实验
2.定时器、计数器功能实验
3.跳转、分支功能实验
4.移位寄存器实验
5.数据处理功能实验
6.微分、位操作实验
7.交通信号灯PLC自动控制实验
8.搅拌器的PLC自动控制实验
9.LED数码官显示PLC自动控制实验
10.四层电梯的PLC自动控制实验
11.加工中心刀具库选择控制实验
12.艺术彩灯造型的PLC控制实验
13.电机的自动控制实验
14.步进电机的PLC控制
15.模拟电视发射塔实验实验
16.自动送料装车系统控制实验
17.自动售货机实验
18.自动成型实验
19.水塔自动供水控制系统实验
20.邮件自动分拣实验
21.自动洗衣机控制系统模拟实验
22.电镀过程控制实验

2、微机接口及微机应用
A、微机接口实验(微机原理课)
1、I/O地址译码实验
2、简单并行接口实验
3、可编程并行口实验(一)(二)
4、串行通讯实验(8251、8250)
5、A/D、D/A转换
6、可编程定时器/计数器实验
7、七段数码显示实验
8、中断实验和DMA通讯实验

B、趣味性实验及控制实验(微机应用课)
1、竞赛抢答器实验
2、数字录音机实验
3、电子琴实验
4、交通灯控制实验
5、继电器控制实验
6、步进电机控制实验
7、七段数码显示实验
8、集成电路测试实验
9、8279键盘、显示控制实验

C、TTL集成电路实验(数字电路课)
1、与、或、非门等门电路实验
2、组合逻辑电路实验(半加器、全加器等)
3、触发器实验(RS、D、JK等)
4、集成计数器及寄存器
5、译码器和数据选择器等
6、单稳态触发器等波形实验



实验台配置清单(每台)
名称
型号
数量
单位
备注
PLC主机
三菱FX3U—38MR
1
日本
三菱通讯电缆
RS232/422
1
日本
演示板
交通信号灯的PLC控制
1
天威
搅拌器的PLC控制
1
LED数码管的PLC控制
1
四层电梯的PLC控制
1
加工中心刀具库选择控制
1
艺术彩灯的PLC控制
1
电机的自动控制
1
步进电机的PLC控制
1
基础实验
1
水塔自动控制
1
洗衣机自动控制
1
邮件分检系统
1
自动售货机
1
自动成型系统
1
模拟电视发射塔
1
自动送料装车系统
1
电镀自控系统

软件
演示板原程序及三菱编程软件(FXGP_WIN-E)
1
日本
微机接口主板

1

微机接口PC扩展卡

1

键盘显示实验板及连接电缆

1

学生实验桌
学生实验桌含铁筐支架
1
天威
说明书
上册
1
下册
1
连接线
红色
40
红色大头
1
黑色大头
1
红色大小头
1
黑色大小头
1
黑色
1
50P排线
1
黄色(短线)
10
蓝色(短线)

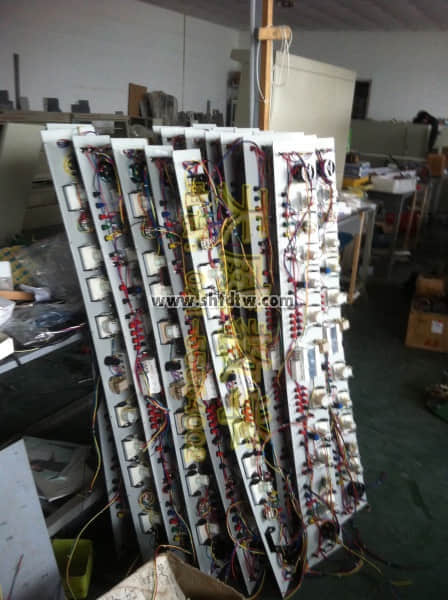

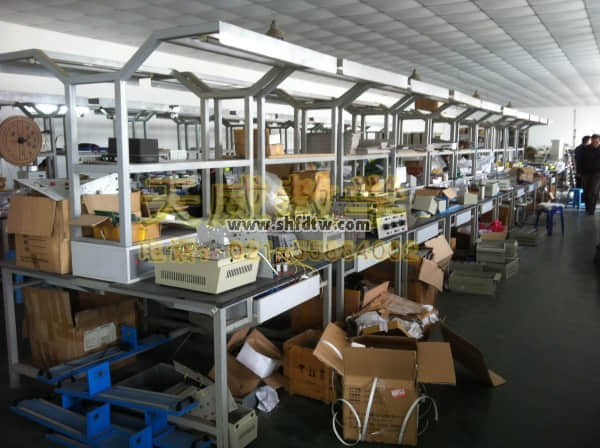

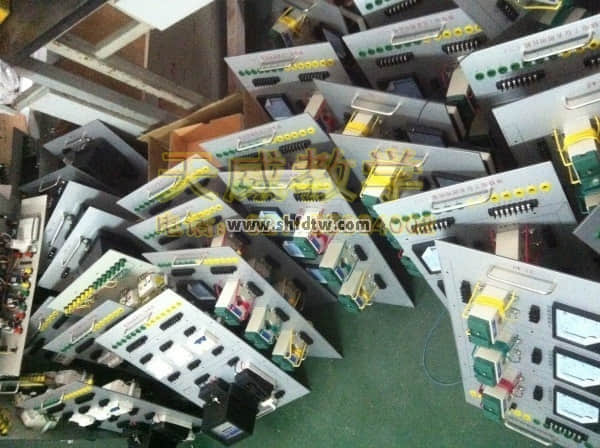

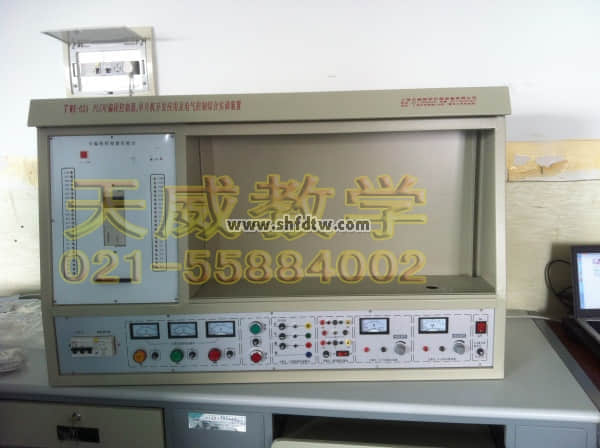

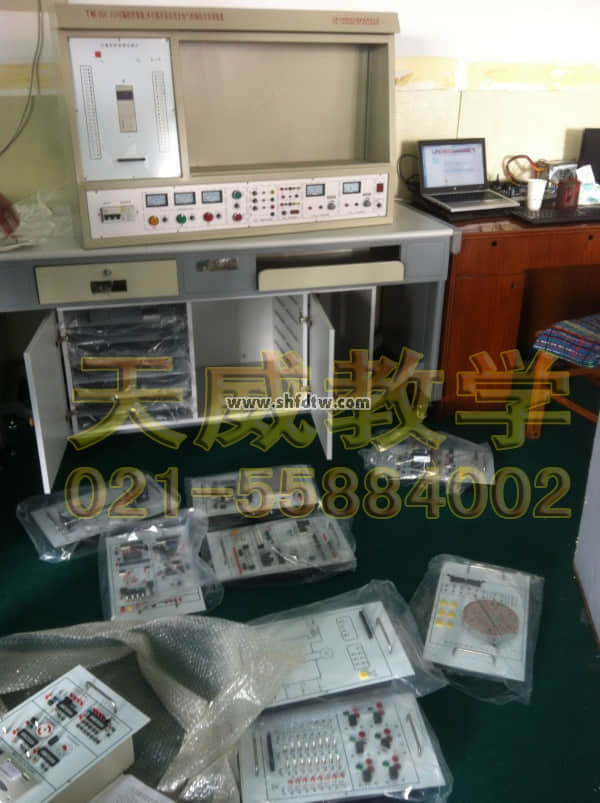

 PLC可编程控制系统、微机接口及微机应用综合实验装置(图2)PLC可编程控制系统、微机接口及微机应用综合实验装置(图3)                          PLC可编程控制系统、微机接口及微机应用综合实验装置(图4)                        PLC可编程控制系统、微机接口及微机应用综合实验装置(图5)PLC可编程控制系统、微机接口及微机应用综合实验装置(图6)PLC可编程控制系统、微机接口及微机应用综合实验装置(图7)PLC可编程控制系统、微机接口及微机应用综合实验装置(图8)
