TWB-JD10制冷压缩机启动性能测试实训装置

一、概述:

   制冷压缩机启动性能测试实验装置是采用蒸汽压缩式制冷循环系统,它配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件,并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。它不但能开设制冷压缩机性能参数的测定实验,而且不能进行制冷循环基本原理的演示实验。本装置适用于大中专院校制冷专业相关课程的教学实验。

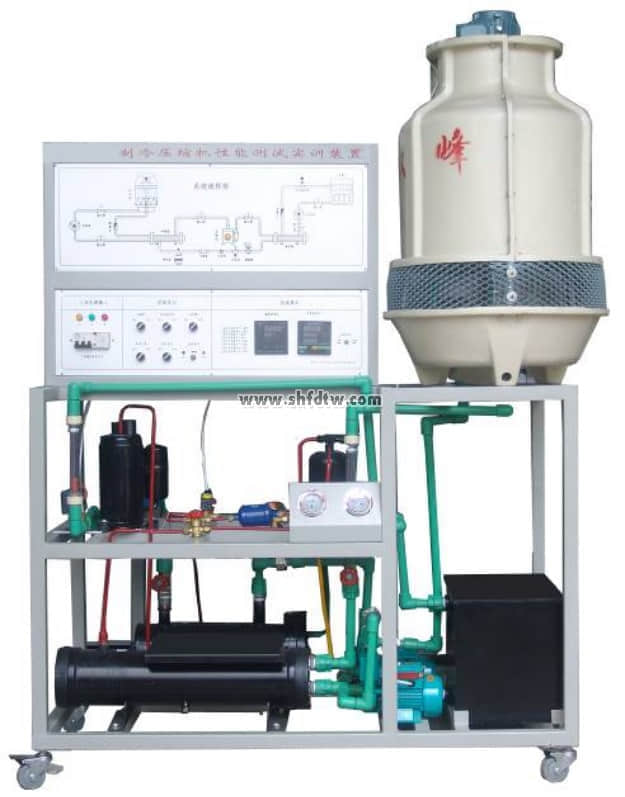

制冷压缩机启动性能测试实训装置(图1)

二、装置特点:

1、本实验装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实验方法建立,以“蒸发器液体载冷剂循环法”为主要测量,以“水冷冷凝器量热器法”作为辅助测量。

2、安全保护:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护。

3、采用1匹制冷机组,冷凝器和蒸发器均为壳管式水换热器,系统结构紧凑、布局合理,造型美观大方。

三、技术参数:

1、输入电源:三相四线制 AC 220V±10%   50Hz

2、装置容量:<2.5kVA

3、制冷剂:R22

4、制冷量:1.3kg

4、外形尺寸:120cm×60cm×2000cm

四、配置及技术性能:

(一)控制台

采用钢结构底架,控制屏为双层亚光密纹喷塑结构,造型新颖。底架上布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。

(二)交流电源:

单相三线220V交流电源供电,经漏电保护器,通过启、停开关控制总电源。

(三)制冷系统:

包含1匹全封闭压缩机、卧式壳管工冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。

(四)循环水系统:

1、水泵2只:

主要技术参数:

额定功率:95W

额定扬程:6m

额定流量:1.08m3/h

2、水箱1只:

3、加热器1只(功率1000W)

输出功率可通过电位器进行调节,用于加热蒸发器循环水。

4、1匹冷却塔1只(功率180W)

用来冷却来自冷凝器的冷凝水。

(五)测量仪表:

1、功率表2只(精度0.5级)

分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话和智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质ua可以贮存、查询15组功率和功率因数的测试数据。

2、数显温度表1只(精度0.5级)

采用PT100铂电阻作传感器,测量范围-500C~1500C。通过琴键进行切换共测8组温度参数,分别为压缩机吸气口温度、蒸发器进水口温度和蒸发器出水口温度。

3、真空压力表2只(精度2.5级)

量程为-0.1~+1.5Mpa和-0.1~+3.5Mpa,分别实时测量制冷系统低压侧和高压侧压力的压力变化。

4、测量计:2只(精度0.5)

采用玻璃转子流量计,量程为16~160ml/min,分别测量冷凝器和蒸发器冷却水流量。

6、控制仪表:

高低压力控制器1只:实理监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源。

五、实验项目:

1、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理;

2、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法;

3、利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量;

4、利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量;

5、主、辅测制冷量相对误差的计算与分析;

6、制冷机组能效比的计算与分析
