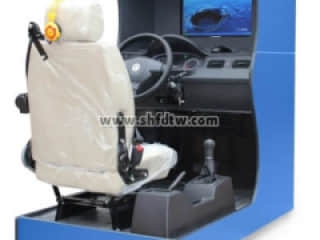

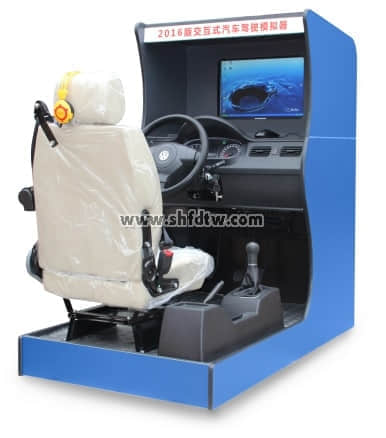

TW-B20交互式主被动智能汽车驾驶培训模拟器
（三聚氰胺双面贴纹板材外壳）
一、驾驶模拟器规格参数
尺 寸：长×宽×高＝137 cm×80 cm×135 cm
净 重：102 kg
工作电源：市供电压AC220V±5%、50Hz±2Hz
额定功率：230W
电气电压：＜24V
绝缘电阻：≥20MΩ
频率响应：100Hz ～12.5DHz
信 噪 比：≤50dB
抖 晃 率：≤0.2%
工作环境：温度0℃～50℃，相对湿度20%～70%。
分 辨 率：3840×1280，32真彩，24帧。
转 向 盘：实车钢架聚氨酯转向盘。具有喇叭按钮开关，自动回位，切向力120Ｎ，间隙±5°。
离合、制动、加速踏板、驻车操纵杆：仿真踏板，行程100～130 mm ，应力100～200Ｎ。实车驻车操纵杆。
组合开关：实车一体式组合开关。具有点火、启动、双闪报警、大小灯光、远近照明灯开关、雨刮器快慢拨动、左右转向拨动开关。
安 全 带：实车涤纶织带三点式结构安全带，位置合理，拉动伸缩自如。
仪 表 台：具有实车仪表总成的塑料材质实车仪表台。
驾驶座椅：具有织物材料实车司机座椅，高回弹泡沫，四方向可调靠背，坐垫、头枕，喷漆骨架，双锁滑轨，塑料大壳弹簧调角器。
座舱材质：铁质焊接支架，三聚氰胺双面贴纹板材外壳的木板外壳。
视景显示：一个22 in LED显示屏，三维视景采集计算显示系统，分辨率3840×1280，32真彩，24帧。
传感系统：USB 2.0即插即用数据传输、相应的非接触式（无磨损）线性磁控传感器与数据信息采集系统。
转向传感：非接触式（无磨损）线性磁控传感器与数据信息采集系统专业位移传感器。搞腐蚀，无温漂，长寿命，结构牢固可靠，输出稳定，运行顺畅。

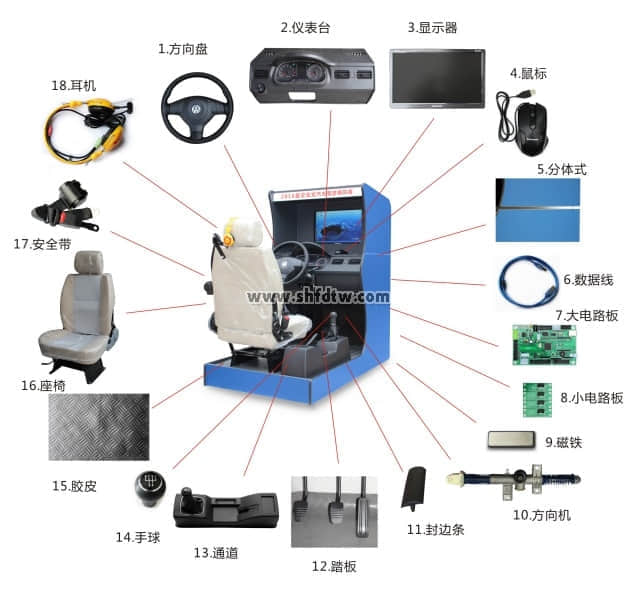

二、驾驶模拟器部件展示图
模拟器部件标识：
1. 钢架聚氨酯实车方向盘 2. 塑料材质仪表工作台 3. LED液晶显示器 4. 光电鼠标
5. 分体式侧板 6. 数/模高速数据线 7. 数/模电路板 8. 传感器小电路板
9. 非接触式传感高性能磁铁 10.带回位模具弹簧的实车方向机 11.T型圆弧式橡胶封边条
12.离合、制动、加速踏板 13.变速器，驻车塑料实车中央通道 14.镀铬塑料变速器手球 15.防滑橡胶地胶 16.四方向可调节座椅 17. 三点式安全带 18. 高保真耳机
三、驾驶模拟器配置表
设备名称 | 技术规格 | 数量 | 备注 | |
计算机 | 主板 | 七彩虹，或技嘉GA-M68M | ||
CPU | 双核 | 1个 | ||
CPU风扇 | 酷冷花式鳍片，静音，纯铜线圈 | 1只 | ||
硬盘 | 固态16G | 1个 | ||
内存 | 金士顿1G DDR | 1个 | ||
显卡 | 集成 | 1片 | ||
机箱 | 标准 | 1个 | ||
电源 | 450W | 1只 | ||
显示器 | 22吋LED液晶显示器 | 1个 | ||
数/模转换卡 | 2016版专业数/模转换卡 | 1套 | 模拟量和数字量高速转换 | |
鼠标 | USB 2.0接口光电鼠标 | 1只 | 训练的打开，进入，返回，转换等等操控 | |
耳机 | 音量可调节高保真耳机和麦克风 | 1只 | 训练时的视景中各种声音的高保真输出终端 | |
数/模数据线 | USB 2.0全金属透明编织网屏蔽数据线 | 1条 | USB 2.0即插即用数据传输 | |
计时数据线 | 1条 | 驾校专用计时信号输出 | ||
软件 | 符合交通部123号令的墨泥驾驶V3.3版 | 1套 | 2016年4月新版模拟训练软件 | |
仪表台 | 塑料材质新款桑塔纳车仪表工作台 | 1套 | 塑料一次模具注塑成型 | |
仪表总成 | 指针式实车仪表总成 | 1只 | 实车仪表总成 | |
安全带 | 实车涤纶织带三点式结构安全带 | 1副 | 实车三点式结构，力感，行程同实车 | |
方向传感器 | 线性磁控传感器 | 1套 | 无磨损非接触式，磁控位移线性霍尔传感器 | |
制动传感器 | 线性磁控传感器 | 1套 | 无磨损非接触式，磁控位移线性霍尔传感器 | |
油门传感器 | 线性磁控传感器 | 1套 | 无磨损非接触式，磁控位移线性霍尔传感器 | |
离合传感器 | 线性磁控传感器 | 1套 | 无磨损非接触式，磁控位移线性霍尔传感器 | |
驻车传感器 | 线性磁控传感器 | 1套 | 无磨损非接触式，磁控位移线性霍尔传感器 | |
变速器传感器 | 开关磁控传感器 | 1套 | 无磨损非接触式，磁控开关霍尔传感器 | |
传感器磁铁 | 50㎜×10㎜×5㎜ | 5只 | 高性能，强磁性镀铬长方体磁铁 | |
变速器磁铁 | 5㎜×5㎜ | 6只 | 高性能，强磁性镀铬圆柱体磁铁 | |
方向盘 | 钢支架聚氨酯实车桑塔纳转向盘 | 1个 | 有喇叭力感和转数同实车，可自动回位 | |
转向机构 | 齿轮齿条式弹簧回位转向系统 | 1套 | 转向管柱，万向节，转向器结合模具弹簧 | |
座椅 | 织物材料实车座椅，透气四向可调 | 1个 | 前后位置和靠背可调节 | |
离合器踏板 | 桑塔纳型 | 1个 | 力感，行程同实车 | |
脚制动踏板 | 桑塔纳型 | 1个 | 力感同实车，具有紧急制动声音 | |
加速踏板 | 桑塔纳型 | 1个 | 力感，行程同实车 | |
变速器总成 | 专用非接触式磁控开关，12345R档 | 1套 | 力感，行程同实车，视景和变速同步 | |
手制动总成 | 桑塔纳实车手制动总成 | 1个 | 力感，行程同实车 | |
中央通道 | 实车塑料一体式中央通道 | 1只 | 实车塑料一次模具注塑成型一体式中央通道 | |
变速器手球 | 实车聚氨酯手球 | 1只 | 实车聚氨酯镀铬手球 | |
组合开关 | 实车一体式组合开关 | 1个 | 具有双闪、远近灯、雨刮、转向，点火开关。 | |
显示器外框 | 分体式三聚氰胺双面贴纹板材外壳 | 1套 | 由精密木工机械加工而成 | |
座舱壳体材料 | 厚1.6㎝三聚氰胺双面贴纹板材外壳 | 1套 | 由精密木工机械加工而成 | |

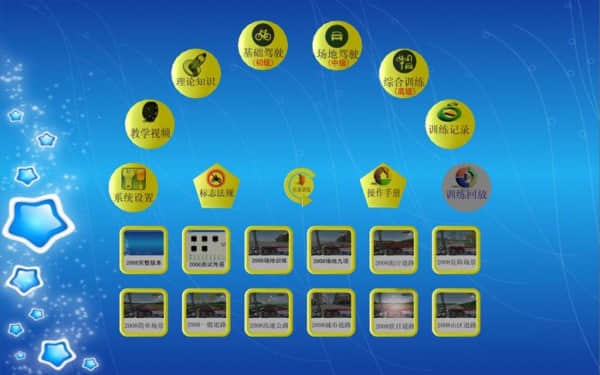

四．模拟驾驶软件内容、特点
模拟驾驶软件简介 | 内容 | 特点 |

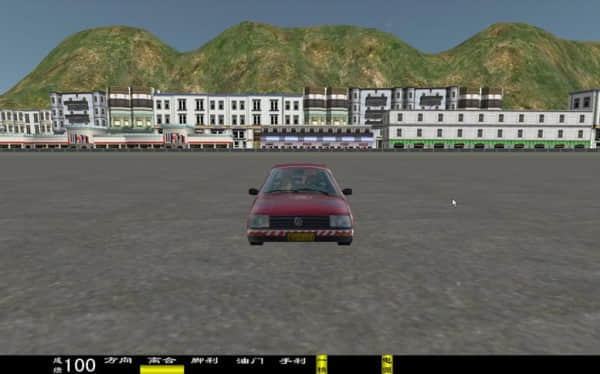

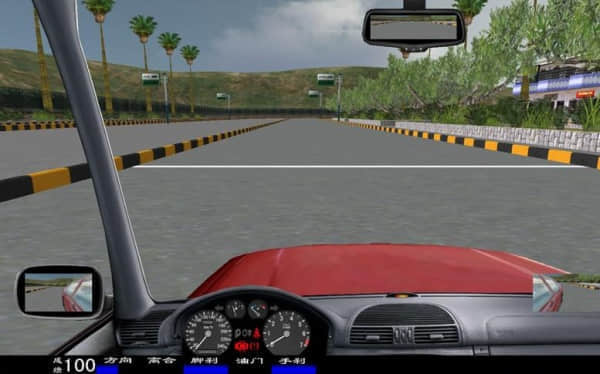

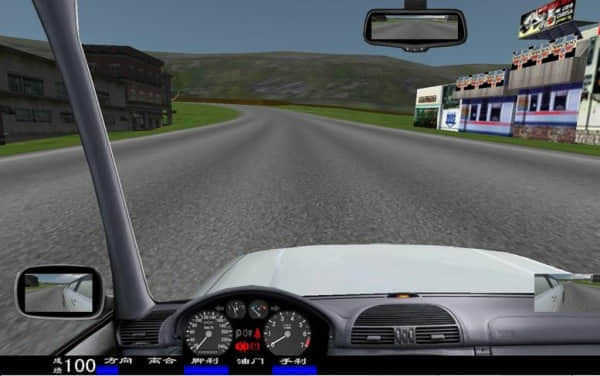

一、 训练车型选择 （大、小车12种） | 捷达车手动挡 | 多种常用车型，驾驶视角可以切换。轻点鼠标可转换成驾驶室，正向，左侧，右侧，后方，鸟瞰等不同的视角状态驾驶。 驾驶视野可左右，上下调节。左、右和内后视镜可左右，上下调节。 |
桑塔纳车手动挡 | ||
爱丽舍车手动挡 | ||
爱丽舍车自动挡 | ||
新捷达车手动挡 | ||
新捷达车自动挡 | ||
皮卡车 | ||
东风货车 | ||
长安逸动车 | ||
标致车207 | ||
公交车 | ||
大客车 | ||

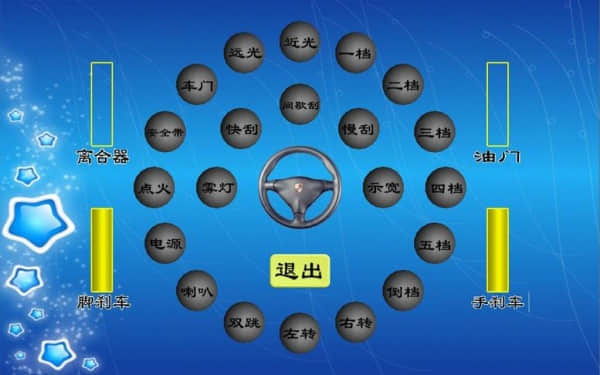

二、原地驾驶练习 | 原地驾驶 | 认识和操作各汽车操纵机构、各种开关的使用。原地反复练习驾驶起步，加速，加减档，停车的步骤。 |
起步训练 | ||
停车训练 | ||
雾天模拟 | ||
雨天模拟 | ||
夜间模拟 | ||
信号测试 | ||

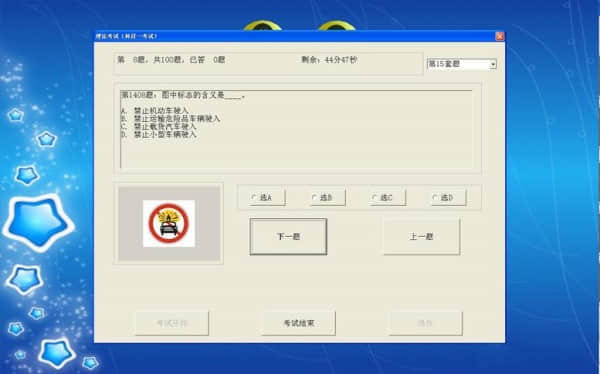

三、理论知识（科目一） | 顺序练习 | 驾驶理论顺序学习1300题，答题后有详细文字讲解。 |
错题练习 | 驾驶理论学习中的错题强化练习。 | |
模拟考试 | 45分钟内的理论知识（科目一）模拟考试并出考试成绩。 | |

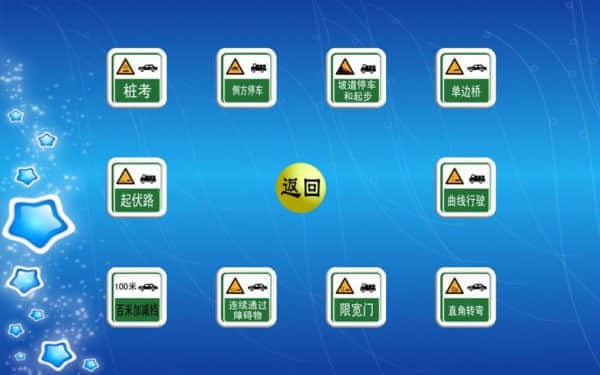

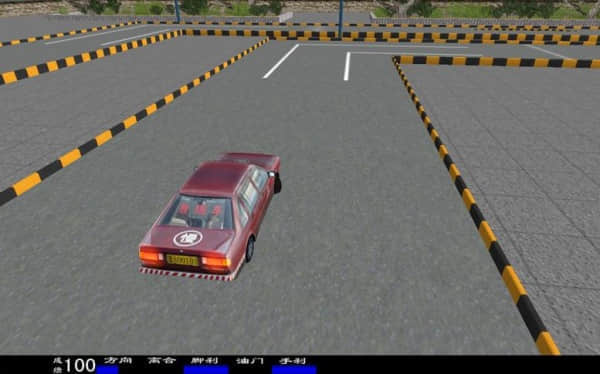

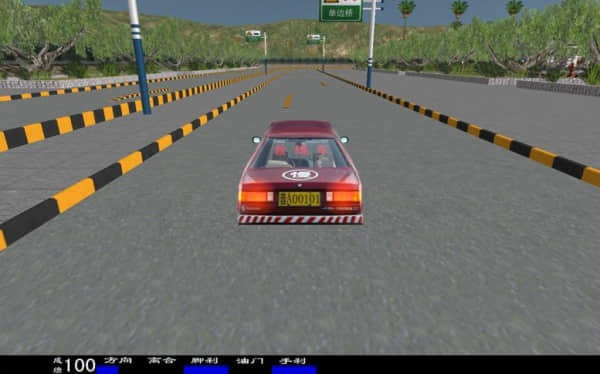

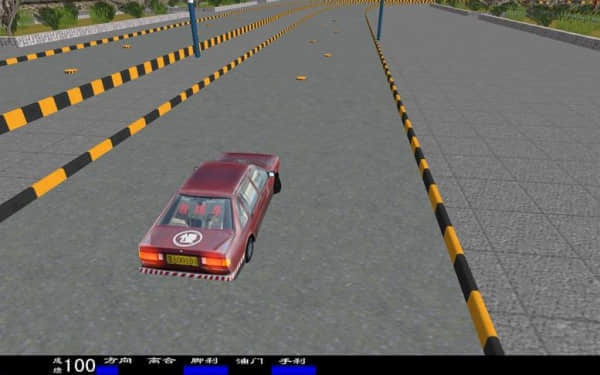

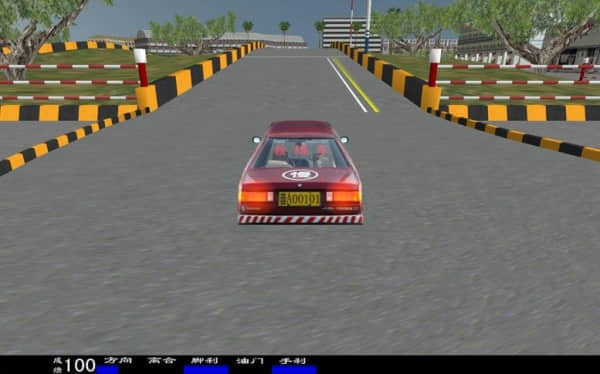

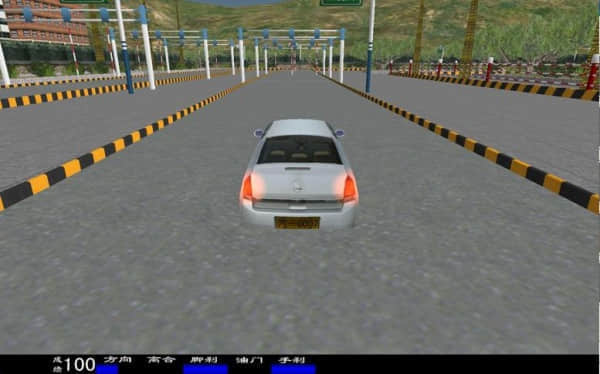

四、场地训练（科目二） | 直角转弯（大小车型） |
各种训练中分别有：动画模式，演示模式，指导模式，训练模式，考试模式。
动画模式：驾驶训练动画演示，并伴有语音播报指导，文字提醒。 演示模式：驾驶训练视景演示，并有文字提示训练方法。
指导模式，训练模式，考试模式由易到难逐步进行驾驶训练，并会根据训练自动评分打印成绩和操作错误提示，回放。 |

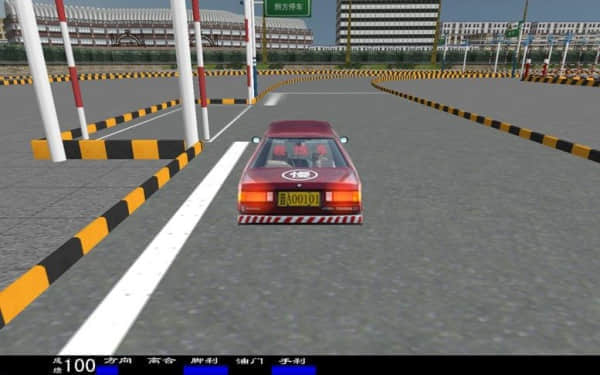

侧方停车（大小车型） | ||

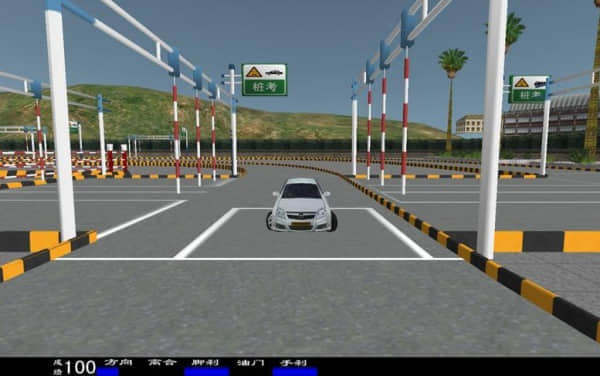

倒车入库（大小车型） | ||
坡道定点（大小车型） | ||
曲线行驶（大小车型） | ||
湿滑路面 （大车型） | ||
单边桥 （大车型） | ||
限宽门 （大车型） | ||

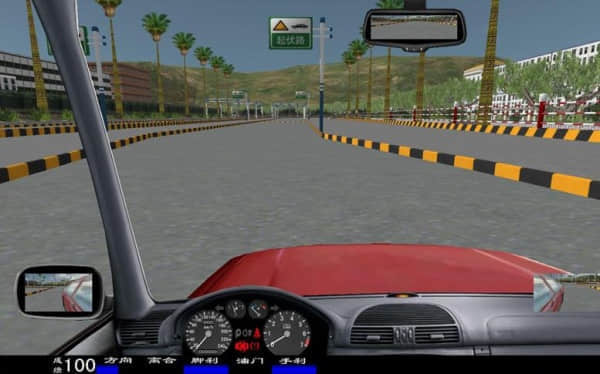

起伏路 （大车型） | ||
连续障碍（大车型） | ||
坡道定点定时（大车型） | ||
模拟雨天 （大车型） | ||
模拟雾天（大车型） | ||
模拟高速（大车型） | ||
模拟隧道 （大车型） | ||
模拟急转弯（大车型） | ||
窄路调头（大车型） | ||
湿滑路面（大车型） | ||
紧急情况（大车型） | ||
五、路考训练（科目三） | 起步 |
各种训练中分别有：动画模式，演示模式，指导模式，训练模式，考试模式。
动画模式：驾驶训练动画演示，并伴有语音播报指导，文字提醒。 演示模式：驾驶训练视景演示，并有文字提示训练方法。
指导模式，训练模式，考试模式由易到难逐步进行驾驶训练，并会根据训练自动评分打印成绩和操作错误提示，回放。 |
变更车道 | ||
超车 | ||
加减档 | ||
会车 | ||
通过人行横道 | ||
通过公交站台 | ||
通过学校路口 | ||
直线行驶 | ||
直行通过路口 | ||
路口左转 | ||
路口右转 | ||
调头 | ||
靠边停车 | ||
六、文明交通安全出行 （科目四） | 顺序练习 | 驾驶理论顺序学习1100题，答题后有详细文字讲解。 |
错题练习 | 驾驶理论学习中的错题强化练习。 | |
模拟考试 | 30分钟内的理论知识（科目四）模拟考试并出考试成绩。 | |
七、驾驶技能训练 | 基础操作 | 驾驶员的上车到正确驾驶车辆的基础操作训练。 |
一般道路 | 一般道路上的起步，跟车，让超车，倒入车库，停车驾驶训练。 | |

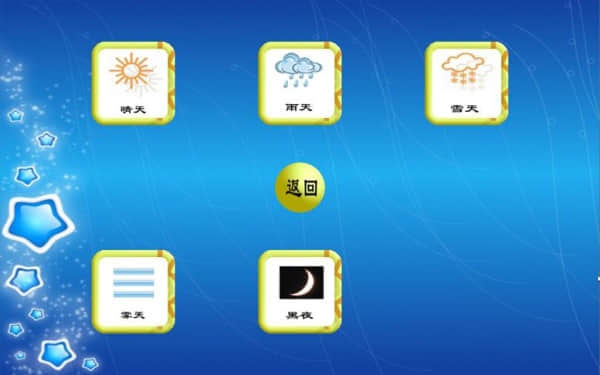

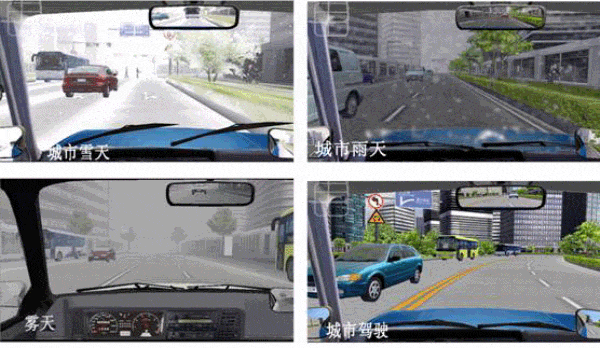

恶劣条件 | 小、中、大雨；小、中、大雪；小、中、大雾；泥泞路驾驶训练。 | |
山区道路 | 上、下坡；弯道会车；窄路会车；直线会车；前方动物的驾驶训练。 | |

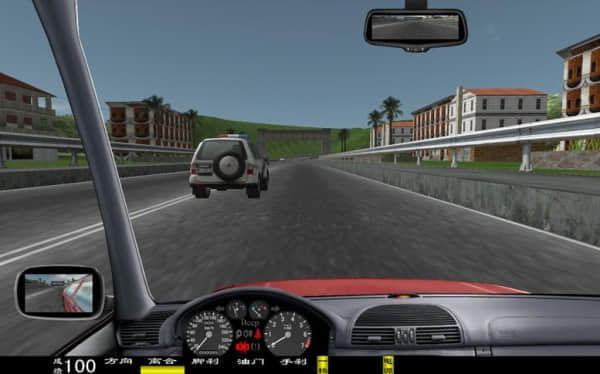

高速公路 | 进入高速，高速公路行驶，车辆发生故障的驾驶训练。 | |
八、夜间驾驶训练 | 原地灯光 | 静态模拟夜间行驶场景，语音指导灯光正确操作。 |
灯光考试 | 夜间没有路灯，照明不良的条件下，灯光的正确操作训练和考试。 | |
夜间驾驶 | ||
教学动画 | 夜间跟车，会车，坡道，急弯，路口，人行横道，拱桥的动画演示。 | |

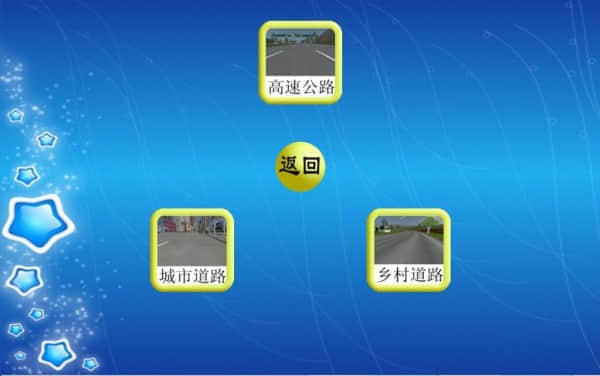

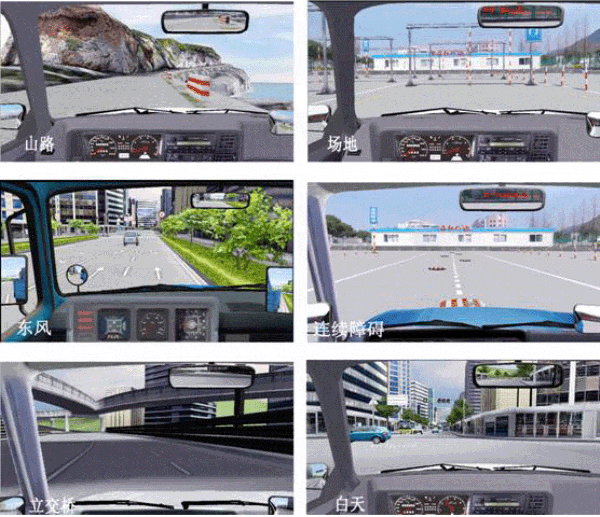

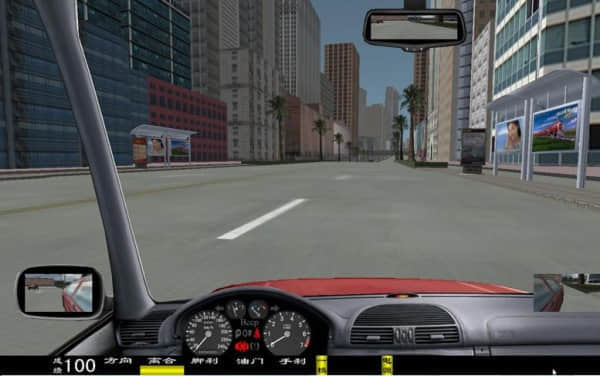

九、自由驾驶训练 | 城市道路 | 不同路口，汽车，行人，加油站，站台，环岛等等复杂环境。 |
高速公路 | 收费站，匝道，行车道，超车道，停车带，服务区，交通标志牌。 | |
海景公路 | 依山傍水的海边公路。 | |
山区道路 | 弯多，坡多，急转弯，溜坡，侧滑的复杂环境山区道路驾驶训练。 | |
大8字路 | 8字形绕弯驾驶训练。 | |
环形公路 | 环形公路的强化驾驶训练。 | |
十、应急驾驶训练 | 出现行人 |
各种突然状况下的应急驾驶训练。 |
前车爆胎 | ||
前车转向 | ||
突然爆胎 | ||
酒驾（毒驾） | ||
超速驾驶 | ||
超员驾驶 | ||
超载驾驶 | ||
车身起火 | ||
方向盘失灵 | ||
坑洼路面 | ||
前方落石 | ||
疲劳驾驶 | ||
前车双闪 | ||
前方事故 | ||
刹车失灵 | ||
山体滑坡 | ||
突然暴雨 | ||
突然大雾 | ||
无油熄火 | ||

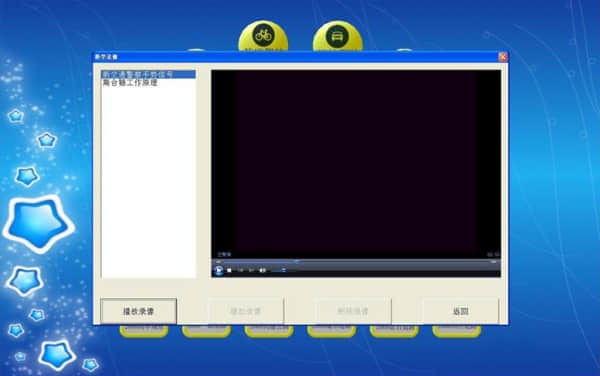

十一、驾驶训练记录 | 训练过程保存过的记录，可以设为教学用、播放、删除的操作。 | |
十二、基础驾驶训练 | 开阔地 |
各种道路的自由驾驶训练。 |
换挡训练 | ||
停车训练 | ||
窄路训练 | ||
直角弯 | ||
小S弯 | ||
大S弯 | ||
大8字路 | ||
环形公路 | ||
十三、关于软件 | 墨泥官方二维码，软件新动态，正版认证。 | |

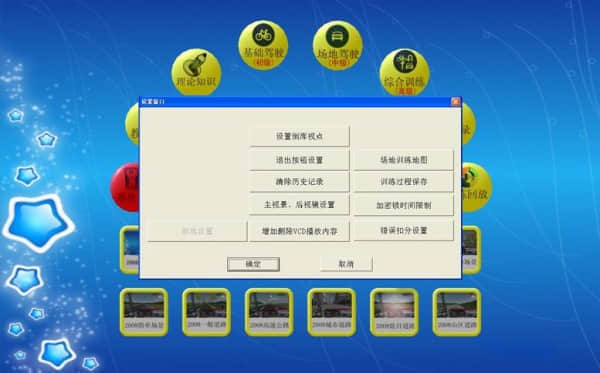

十四、软件设置 | 画面性能设置 | 视景中的机动车，非机动车，行人，动物等等数量设置。 |
方向盘设置 | 方向盘的间隙，灵敏度，转动角度调节设置。 | |

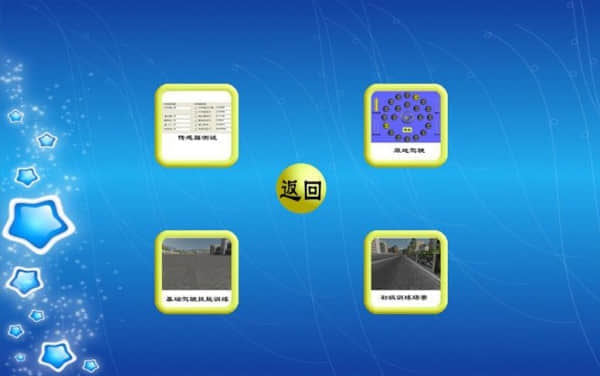

传感器标定 | 模拟器的各种传感器的标定设置。 | |
十五、退出系统 | 模拟训练的退出系统。 |
