增强型电子线路综合实验箱

增强型电子线路综合实验箱

型号: TW-X25
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 7242 个人关注过该产品

TW-X25增强型电子线路综合实验箱简介

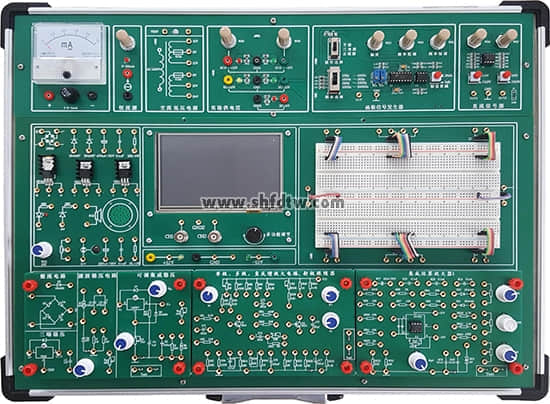

   增强型电子线路综合实验箱(图1)

实验箱由全铝木合金箱体、高性能线性电源和实验电路板等组成。其中实验电路既可以采用固定功能模块方式,也可以自行搭建实验电路,电路原理和元器件符号清晰,实验用元器件全部焊装在线路板的反面,而且有亚克力板保护,安全可靠,不易损坏。本实验箱适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。

一、技术指标

1、实验箱工作电源

输入:AC220V±10%,50HZ。

输出:(1)DCV ±12V/1A;

    ★ (2)DCV 0V~±15V/0.5A;

       (3)DCV +5V/1A , 以上各路均带短路保护功能。

    ★ (4)ACV 0V、12V、24V和带中心抽头双路12V/0.2A。

2、信号源

1)直流信号源:双路-5V~+5V, -0.5V~+0.5V连续可调。

2)函数发生器

输出波形:方波、三角波、正弦波

幅值:正弦波:0~10V(10V为峰—峰值,且正负对称)

     三角波:0~14V(14V为峰—峰值,且正负对称)

     方波:0~14V(14V为峰—峰值,且正负对称)

频率范围:分四档10HZ~100HZ、100HZ~1KHZ、1KHZ~10KHZ、10KHZ~100KHZ。

3、自行设计实验电路区

学生可以进行创新性练习,以提高学生的思维能力和动手能力。

★1)万用板实验区:配置台湾产IC102面包板组件2组(2宽3窄),同时设计有专用连接线,供面包板和实验主板的连接。

2)分立元件模块:① 1个桥堆2W10、可控硅2P4M 1个、单结晶体管BT33 1个、三端稳压管7812和7912各1个、12V指示灯1个、8欧姆喇叭1个,另设计有阻容件自由接插区10个;

3)另设计有分立元件独立模块,含各种固定值(10Ω~1MΩ)的电阻近40只;②各种固定值的电容近30只和各种固定值的电感12个;2个IN4148 、2DW231/2CW534稳压管各1个;三极管9014/8050/8550各2个,0.5W电位器1K/47K/100K/各1个。

4) 实验区留有固定线路实验模块接入区,设计实验模块尺寸146×98mm。

4、固定线路实验模块

1)半波、全波、桥式整流和滤波电路以及集成三端稳压电路。

2)单管、双管放大电路、射极跟随器、负反馈放大电路实验板。

3)功率放大集成电路和互补对称功率放大电路,内有喇叭。

4)2组运算放大器电路(含正弦波振荡器)。

5)差动放大电路和串联稳压电路

6)戴维南定理和诺顿定理验证模块(电路分析模块选配)。

7)叠加定理和互易定理验证模块(电路分析模块选配)。

8)基尔霍夫定律的验证模块(电路分析模块选配)。

9)一阶和二阶动态电路和串、并联谐振电路模块(电路分析模块选配)。

★5、嵌入式测量仪器

1)双踪数字存储示波器:带宽 1 MHz,最高采样率10Mps,最大采样存储深度8K,模拟通道标准输入阻抗1MΩ,最大模拟通道输入电压±30V(X1探头),模拟通道输入耦合方式:AC/DC,模拟通道输入灵敏度量程:20mv/Div~10V/Div (1-2-5步进),可设置自适应垂直量程模式,水平扫描时基量程:1uS/Div~2S/Div(1-2-5步进),可设置自适应水平扫描量程模式,独立通道显示–A,-B,A+B,A-B,RecA,RecB等运算波形,具有Auto,Normal,Single,None,Scan同步模式,具有上升/下降沿,高/低电平触发模式。

  6.机箱外形尺寸:480×360×148mm。

  7.机箱材料:铝木合金材料,绿色环保,无任何污染物,有把手,造型美观大方。

  8.实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。

二、实验内容

(一) 分立元件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射级跟随器

5、差动放大电路

6、集成电路RC正弦波振荡器

7、集成功率放大器

8、整流滤波与并联稳压电路

9、串联稳压电路

10、集成稳压电路

11、RC正弦波振荡器

12、LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、互补对称功率放大器

16、二极管的正、反相特性

17、晶体三极管的输入、输出特性

18、全波桥式桥式整流电路实验

19、并联型直流稳压电源

以下是电路分析实验项目,需要选配模块

20、基本电工仪表的使用与测量误差的计算

21、减少仪表测量误差的方法

22、电阻的串联和并联电路

23、电阻的混联电路

24、直流电阻电路故障的检查

25、线性与非线性电路元件伏安特性的测绘

26、电位、电压的测定及电路电位图的绘制

27、基尔霍夫定律验证及故障判断

28、叠加定理验证及故障判断

29、戴维南定理的验证

30、诺顿定理验证

31、互易定理验证

32、一阶电路响应的测试

33、二阶动态电路响应的研究

34、R、L、C元件阻抗特性的测试

35、R、L、C串联谐振电路的研究

(二)集成运算放大电路实验

1、模拟运算电路

①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路

2、积分与微分电路

①积分电路②微分电路③微积分电路

3、波形发生电路

①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路

4、有源滤波器

①低通滤波器②高通滤波器③带阻滤波器

5、电压比较器

①过零比较器②反相滞回比较器③同相滞回比较器

6、波形变换电路

7、运算放大器指标测试

(三)综合实验:用运放组成万用表,温度检测控制,函数信号发生器

三、实验箱配置


序号

名称

说明

数量

1

TW-X15主机箱

含机箱、工作电源常用模拟信号源实验电路区和分立元件和测量仪器等

1台

2

附件

30根实验导线,1根供电电源线,保险丝2根,实验指导书1本。

1套

3

运放电路实验模块


2

4

单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路模块


1

5

功率放大电路模块


1

6

低频正弦波振荡器模块


1

7

半波全波桥式整流滤波电路、三端集成稳压电源模块


1

8

戴维南定理和诺顿定理验证模块(选配)


1

9

叠加定理和互易定理验证模块(选配)


1

10

基尔霍夫定律的验证模块(选配)


1

11

一阶二阶动态电路串、并联谐振电路模块(选配)


1


附:使用本实验箱需配套万用表1块
