电学实验箱系列

TW-X75电工原理辅助实验箱

(交流异步电机控制箱）

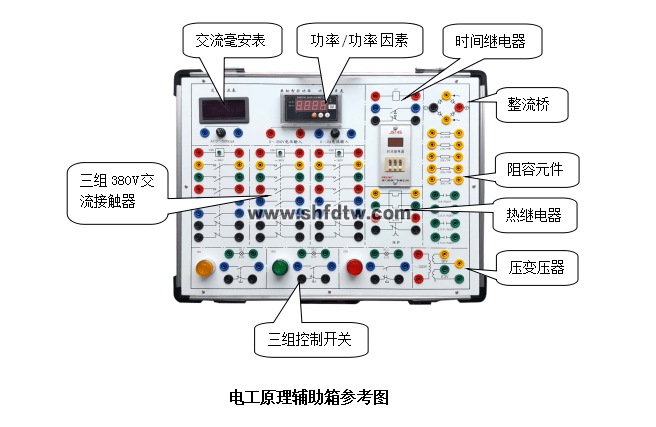

电工原理辅助箱技术指标

1、380V交流接触器3只，时间继电器1只，热继电器1只。

2、控制开关（模拟启动、停止、急停）3只。

3、中功率整流桥1组。

4、制动电阻10Ω/25W 1只。

5、功率电阻10KΩ/3W、20K/3W、30K/3W各1只。

6、1µF/500V、2.2uf/500V、4.7µF/500V各1个。

7、0～500mA数字交流毫安表1只，数字式三相功率、功率因素表1只。

8、双绕组变压器1只：220V/26V/6.3V

9、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×150mm。
