TW-X71电工技术实验箱



  TW-X71型电工技术实验箱主要是进行“电工学”及“电路原理”中的强电部分实验,如单相交流电路、三相电路、日光灯电路实验。本实验箱由模块单元和元件库相结合的板面构成,全部采用欧洲标准的安全插座和安全实验导线, 连线方便,接触可靠,而且寿命长、效率高,有效预防触电隐患。实验面板上印有元件符号及主要参数便于学生识别。实验箱结构紧凑实用直观,安全可靠,能有效培养学生的动手能力,维修方便、简捷。可满足各类高、中等院校及职业技术类院校开设的电工典型实验。

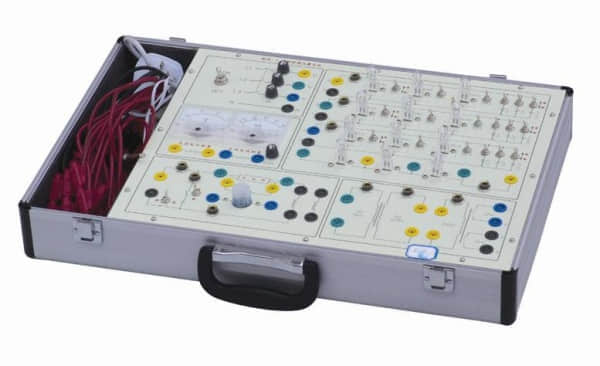

电工技术实验箱(图1)
 ☆系统组成
 (1)电源: 三相220V±10% ,50HZ
 (2)耦合电感一对。
 (3)单相变压器l只,变压比为220V比36V,功率50W。
 (4)三相灯组负载,每相可插入15W灯泡3只。
 (5)三相电容负载,0.47uf/400V、luf/400V、2uf/400V各3只。
 (6)三相开关l只。
 (7)元件组:有保险丝座3只、镇流器(20w)l只、启辉器、电阻、
 luf、2uf、4uf电容器等元件。
 (8)指针式电压表头l只、指针式电流表头l只。
 (9)三相四线漏电断路器属选购件,用户根据具体情况选配。
 ☆可完成以下实验:
 (1)用三表法测量电路等效参数。
 (2)正弦稳态交流电路相量的研究。
 (3)互感电路的测量。
 (4)单相变压器特性的测试。
 (5)三相交流电路电压、电流测量。
 (6)三相电路功率的测量。
 (7)功率因素及相序的测量。
 (8)其它电工学控制实验。
☆  参考教材
 《电工学》 秦曾煌 主编 高等教育出版社
 《电路》 邱关源 主编 高等教育出版社
