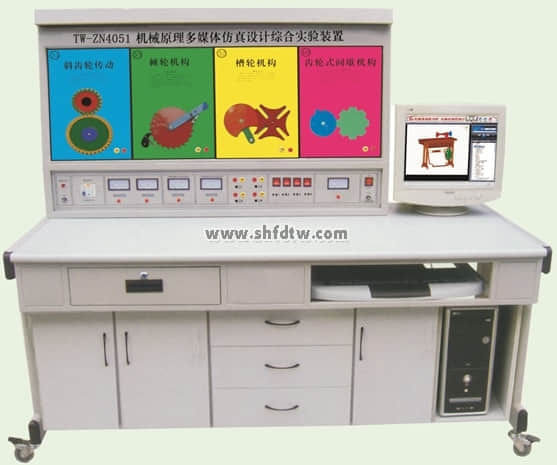

TW-ZN4152《机械原理》多媒体仿真设计综合实验装置
机械原理多媒体仿真设计综合实验装置是天威公司研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验装置具有理论性和实践性的双重特点。本实验装置从内容构成上包含原理基础和基础设计二部分。实验装置采用天威机械原理多媒体软件用电脑动画语音演示模型运动规律，同时也可以声动、同步演示模型；多媒体软件包含70件机构模型动画内容和部分设计软件；实验装置采用70块模块板模型和说明供学生使用；模块板可随课程内容需要进行更换操作。
1、实验台采用P4电脑主机一台、19寸液晶显示器一台、鼠标、键盘各一个。
2、利用天威多媒体软件界面，用二/三维动画生动演示各种机构运动全过程、并且采用语音讲解各种机构功能和原理，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析机械基础结构和运动方式，培养看图识图分析能力。
4、利用实物模型让学生深入了解机构组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用70件模型和70块文字图表板和6个设计软件，分别介绍各种机构的功能和结构及用途和作用。
6、本装置采用组件式结构，更换文字图表板和模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可。
实验台配置内容
序号 | 名 称 | 说 明 | 序号 | 名 称 | 说 明 |
1 | 单缸内燃机及机构简图 |
所有模型均制作相应的动画图像采用天威多媒体控制软件二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 | 39 | 外啮合直齿圆柱齿轮传动 |
所有模型均制作相应的动画图像采用天威多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。 |
2 | 缝纫机及机构简图 | 40 | 外啮合斜齿圆柱齿轮传动 | ||
3 | 运动副(6件-配动画效果) | 41 | 人字齿轮传动 | ||
4 | 铰链四杆机构形式 | 42 | 内啮合直齿轮传动 | ||
5 | 曲柄摇杆机构 | 43 | 齿轮齿条传动 | ||
6 | 双曲柄机构 | 44 | 螺旋齿轮传动 | ||
7 | 压力角和传动角 | 45 | 斜齿轮齿条传动 | ||
8 | 双摇杆机构 | 46 | 圆锥齿轮传动 | ||
9 | 曲柄存在的条件 | 47 | 曲线齿轮传动 | ||
10 | 夹紧机构 | 48 | 蜗轮蜗杆传动 | ||
11 | 曲柄滑块机构 | 49 | 弧面蜗杆传动 | ||
12 | 转动导杆机构 | 50 | 标准齿轮传动的主要参数 | ||
13 | 曲柄摇块机构 | 51 | 渐开线齿轮各部分名称和符号 | ||
14 | 双滑块机构 | 52 | 渐开线齿轮的重合度 | ||
15 | 双转块机构 | 53 | 齿廓啮合基本定律推导过程 | ||
16 | 椭圆仪机构 | 54 | 变位齿轮的概念 | ||
17 | 正弦机构 | 55 | 渐开线的形成 | ||
18 | 给定速度变化系数K设计四杆机构 | 56 | 周转轮系 | ||
19 | 给定连杆位置设计四杆机构 | 57 | 差动轮系 | ||
20 | 给定架杆的对应位置设计四杆机构 | 58 | 行星轮系 | ||

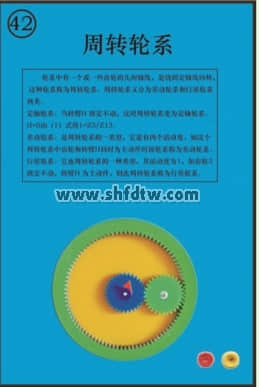

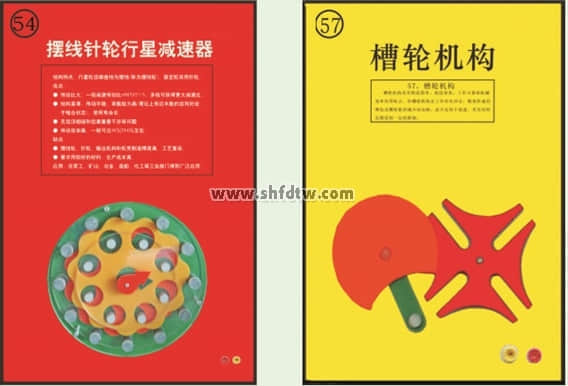

21 | 给定速度变化系数设计导杆机构 | 59 | 摆线针轮机构 | ||
22 | 泵(2件) | 60 | 运动合成 | ||
23 | 鄂式破碎机及运动简图 | 61 | 谐波传动 | ||
24 | 飞剪 | 62 | 外啮合槽轮机构 | ||

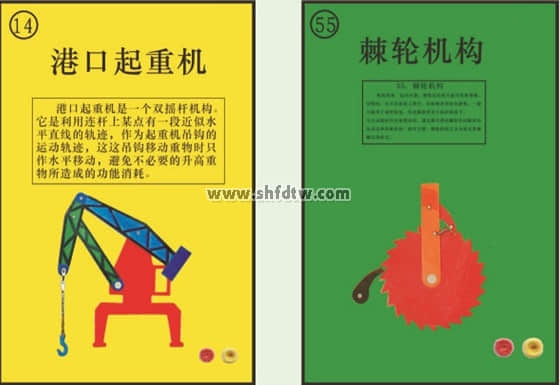

25 | 港口起重机 | 63 | 内啮合槽轮机构 | ||
26 | 盘形凸轮机构 | 64 | 球面槽轮机构 | ||
27 | 盘形凸轮机构(摆动滚子) | 65 | 棘轮机构 | ||
28 | 盘形凸轮机构(滚子直动) | 66 | 兄弟不同遭遇(防逆棘轮机构) | ||
29 | 盘形凸轮机构(平底直动) | 67 | 齿轮间歇机构 | ||
30 | 移动凸轮机构 | 68 | 内啮合间歇机构 | ||
31 | 槽凸轮机构 | 69 | 空间间歇机构 | ||
32 | 等径凸轮机构 | 70 | 4R万向节 | ||
33 | 等宽凸轮机构 | 71 | 连杆曲线设计软件 |
动态设计软件实验 | |
34 | 主回凸轮机构 | 72 | 转动导杆机构设计软件 | ||
35 | 圆柱凸轮机构(2件) | 73 | 双摇杆机构设计软件 | ||
36 | 凸轮反转原理求位移曲线 | 74 | 双曲柄机构设计软件 | ||
37 | 轮廓与曲线的位移关系 | 75 | 凸轮设计软件 | ||
38 | 偏置从动件轮廓曲线设计步骤 | 76 | 齿轮计算软件 |
主要技术参数
1、工作电源：单相220V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜1KW
5、实验台外形尺寸：1670×760×1800mm
6、实验柜尺寸：1050×500×1950 mm
电脑配置情况如下：
1、CPU：5200＋
2、内存：1G
3、硬盘：500G
4、光驱：DVD
5、显示器：19寸液晶
发货清单：
1、电脑主机-------------------------------------------------------1台
2、19寸液晶显示器-----------------------------------------------1台
3、键盘、鼠标-----------------------------------------------------各1个
4、模型板-----------------------------------------------------------70件
5、实验桌-----------------------------------------------------------1张
6、实验台-----------------------------------------------------------1台
7、模型陈列柜------------------------------------------------------1个
