TW-ZN4159《机械工程制图》智能控制陈列柜

   本公司的机械工程制图陈列柜是高职高专机械类专业学生必修的一门专业技术基础课,是培养学生正确识读和绘制机械图样,增强学生工程基础能力,实践性较强的陈列柜设备。陈列柜展示内容以普通高等教育规划教材为依据,挑选核心内容,在有限的展示空间中提供内容丰富知识。以培养学生识读和绘制工程图样能力为核心,在理论知识适度的基础上,突出实践教学环节。同时,借助于计算机图形学技术和多媒体技术,加强直观性教学,做到教学内容直观形象,提高学习兴趣、降低学习难度。陈列柜共分十个柜和一个电脑控制台,利用机械工程制图仿真软件进行多媒体演示,由PC机电脑控制顺序或任选播放动画图像演示模型功能。本套陈列柜模型均采用高强度硬聚氯材料和进口有机玻璃精制而成。

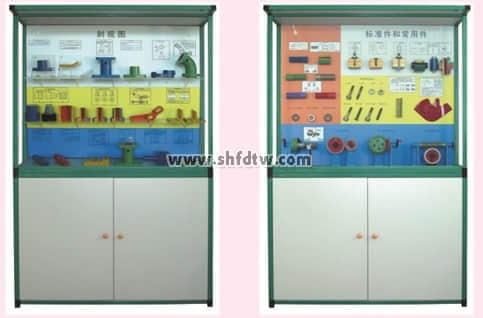

《机械工程制图》智能控制陈列柜(图1)

主要特点

1、控制台配置:机械工程制图仿真软件(包含121件动画)、硬件各一套;电脑主机1台,19寸液晶显示器1台、电脑桌1张、喇叭1对、电脑攻放1台,电脑遥控器1只。
2、控制软件:采用华科陈列柜专用播放软件,实现图像演示动作及语音解说,采用多种播放方案(如下一首、上一首、停止等);也可实现任选和顺序动作。
3、控制方式:采用鼠标和电脑遥控器控制。
4、本套陈列柜采用121件动画图像配合陈列柜上的内容在电脑上演示解说各种模型特点,如制图工具的使用、投影产生过程、投影作图步骤、组合体分解、装配功能等,生动形象。
5、控制动作过程:如要对某件模型进行了解,只需按遥控器上的数字键或用鼠标在华科控制仿真软件上直接选中某号模型,按确认后,电脑控制仿真软件上开始播放此模型动画图像,通过图像运动及语音解说就可了解本模具的构造及功能特点。

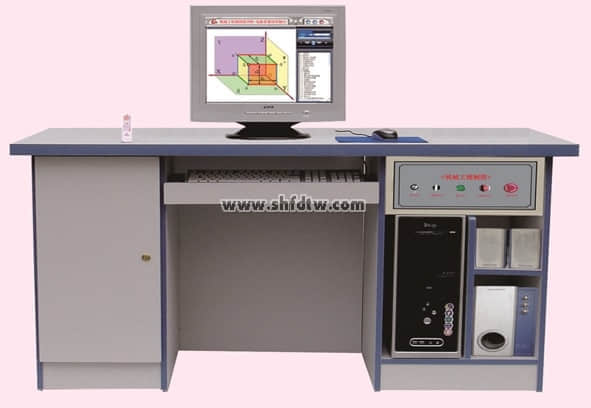

《机械工程制图》智能控制陈列柜(图2)

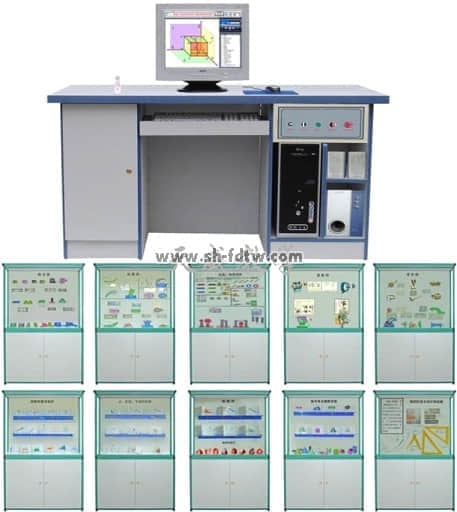

《机械工程制图》智能控制陈列柜(图3)

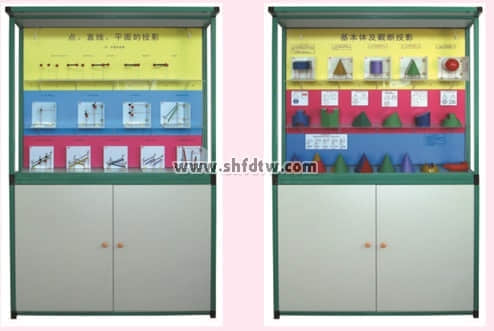

《机械工程制图》智能控制陈列柜(图4)        《机械工程制图》智能控制陈列柜(图5)

《机械工程制图》陈列柜各柜内容如下:

序号与名称

陈 列 柜 内 容

第一柜、

制图基本知识和技能

前言、1尺寸标注、2幅面、3图线、4字体、5线段与线框的意义、6标题栏格式、7圆锥、小圆锥、圆形量角器、铅笔、橡皮擦、450三角板(二种)、600三角板(二种)、曲线板、多孔模板、丁字尺等。(丁字尺的使用;铅笔的使用;圆锥的使用方法;分锥的使用方法;曲线板的使用方法;丁字尺和和三角板组合使用方法等由多媒体软件讲解演示)

第二柜

投影的基本知识

1投影的全等性、2投影的积聚性、3投影的类似性、4斜投影法、5正投影法、6中心投影法、7三面投影体系、8三面投影图、9投影图的形成、10三视图的形成。

第三柜

点、直线、平面的投影

1点的三面的投影、2两点的相对位置、3重影点投影、4一般位置直线的投影、5直线与点的相对位置投影、6两直线相交投影、7两直线交叉投影、8两直线平行投影、9平面的投影(5种)、10判断两直线是否平行投影

第四柜

基本体及截断投影

1棱柱的三面视图、2棱锥的三面视图、3圆柱的三面视图、4圆锥的三面视图、5圆球的三面视图、6圆柱切口开槽后的三视图、7正六棱柱开槽后的三视图、8正三棱锥的截断作图步骤、9圆锥被正垂面截断作图步骤、10圆柱被正垂面截断的作图步骤、11切口圆锥台作图步骤、12圆锥的未截交线(5种)、13曲面的截交(3种)

第五柜

轴测图

1切口圆柱体正等测图的画法、2用叠加法画正等轴测图、3圆角的正等轴测图的画法、4圆台的正等轴测图的画法、5圆柱的正等测图、6画三棱锥的正等测图、7用切割法画形体的正等轴测图、8求开槽圆柱的正等轴测图作图步骤、9、求形体的斜二测图作图步骤、10求切割体的正等轴测图作图步骤、11平面体正等轴测模型(2件)、12回转体正等测模型(2件)、13正二测立体模型(4件)

第六柜

组合体

1表面平齐与不平齐的组合体(2种)、2表面相交与相切的组合体、3叠加式组合体、4两圆柱正交的3种形式、5求圆锥与半球的相惯线、6求两圆柱的相惯线、7完成组合体相惯线的正面和水平投影、8组合形体投影图的作图步骤、9切割式组合体、10相贯线变化的趋势(圆柱与圆柱相交4种)、11相贯线特殊情况(圆柱圆锥相交2种)、12相贯线特殊情况(圆柱轴线3种)、13相贯线特殊情况(回转体相交4种)、14组合体读图

第七柜

剖视图

1剖视的形成、2斜视图的画法、3半剖视、4全剖视图、5斜剖视图、6局部视图、7平面的简化画法(3件)、8局部剖视图的特殊画法(3件)、9旋转剖视图、10重合断面图、11轴断面图、12移出断面简化画法、13阶梯剖、14半剖、15局部剖、16旋转剖

第八柜

标准件和常用件

1外螺纹的画法、2内螺纹的画法、3螺距与导程(2件)、4车螺纹、5旋向(2件)、6双头螺柱联接、7沉头螺钉连接、8螺栓连接、9螺纹连接件、10齿轮各部分的名称和尺寸关系、11单个圆柱螺旋压缩弹簧的画法、12正齿轮传动、13圆锥齿轮传动、14蜗轮蜗杆传动、15键轴配合、16开口销的应用、17圆锥销的应用、18轴承

第九柜

零件图

1板盖类零件、2蜗轮箱a、3蜗轮箱b、4蜗轮箱体、5阀体、6套筒、7箱体、8端盖、9减速箱体、10夹具体、11支架、12拔叉、13槽配合、146方轴、15主轴、16轴

第十柜

装配图

1齿轮油泵、2液压气缸、3顶尖座、4手压滑油泵

本套陈列柜采用121件动画图象配合陈列柜上的内容在电脑上演示各种模型特点,如制图工具的使用、投影产生过程、投影作图步骤、装配功能等、生动形象。

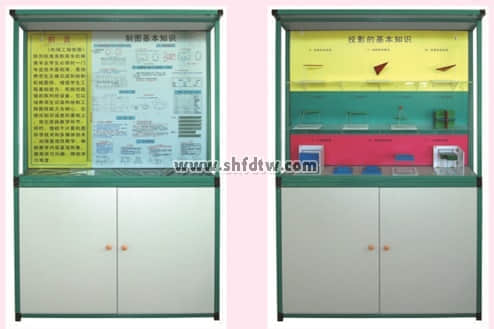

《机械工程制图》智能控制陈列柜(图6)

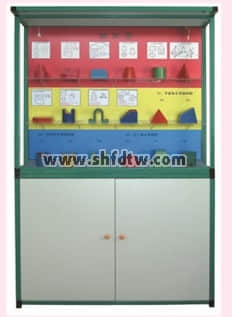

《机械工程制图》智能控制陈列柜(图7)


主要技术参数:

1、输入电源:AC220V±10%(单相)50HZ

2、工作环境: -10℃±40℃

3、功率:0.5kw

4、动画演示功能:利用二维/三维动画效果来演示各种制图零件。

5、陈列柜尺寸:1250×430×1780mm,陈列柜上下柜采用彩色铝塑钢制作,造型美观,坚固耐用。




《机械工程制图》智能控制陈列柜(图8)
