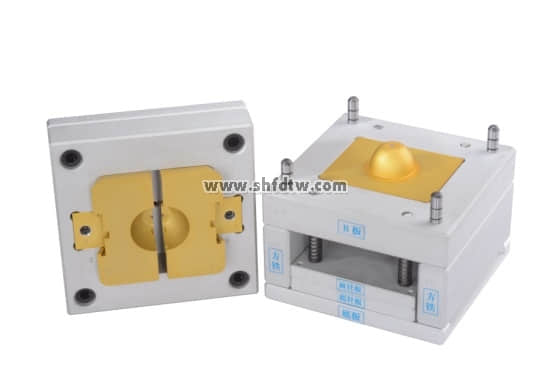

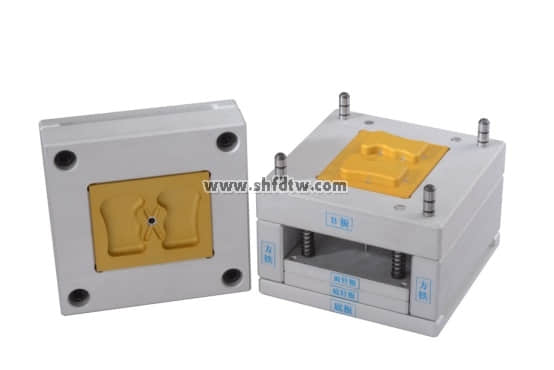

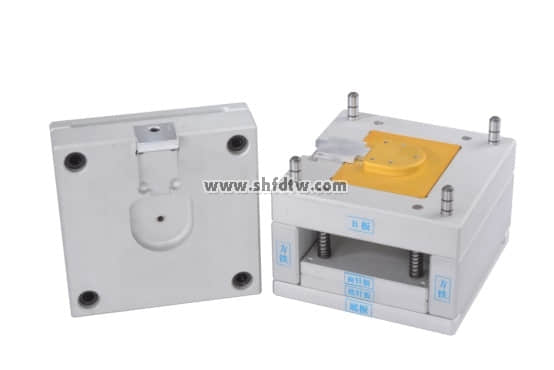

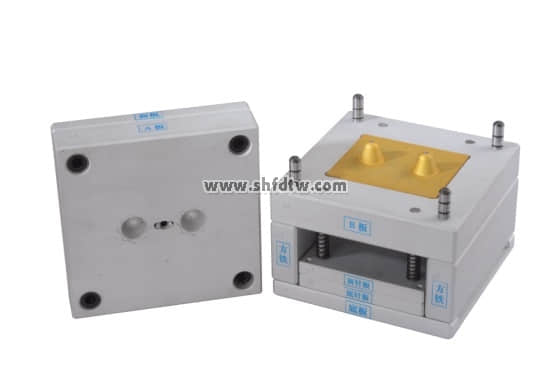

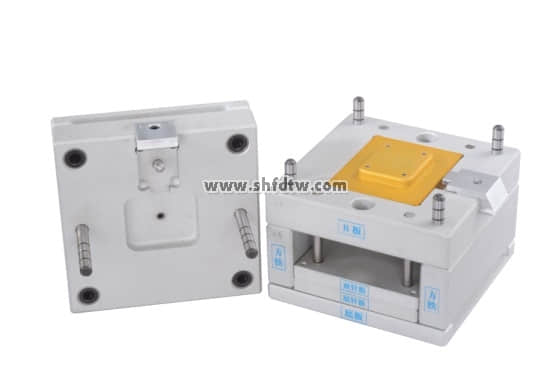

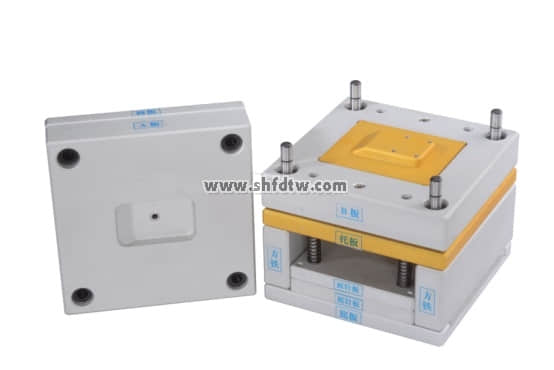

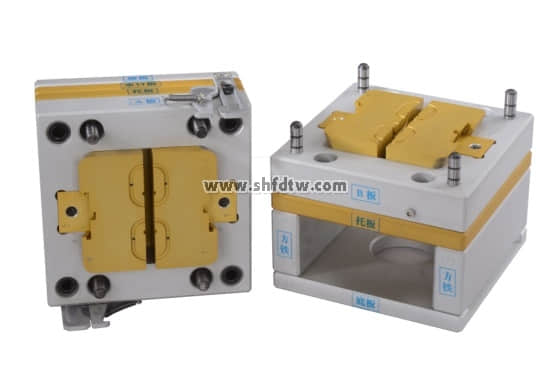

铝合金模具拆装模型
教学目标：
过对更为先进、复杂结构模具的拆装训练及成型操作，更为全面了解模具的装配，制造成型工艺，以提高对设计的深入认识。
教学效果：
可以快速将实际感受转换成设计理念，大大扩展设计思路，并能做出具有工艺性的设计方案。
铝合金拆装实训模具系列-冷冲模具（共21套 平均/套￥4500元）

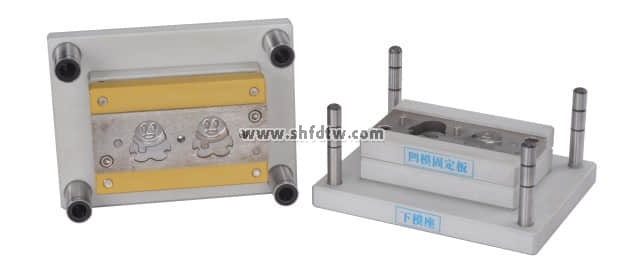

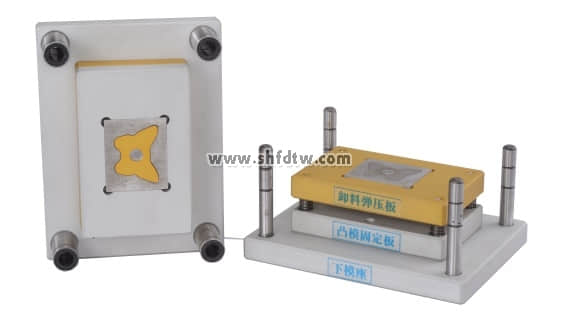

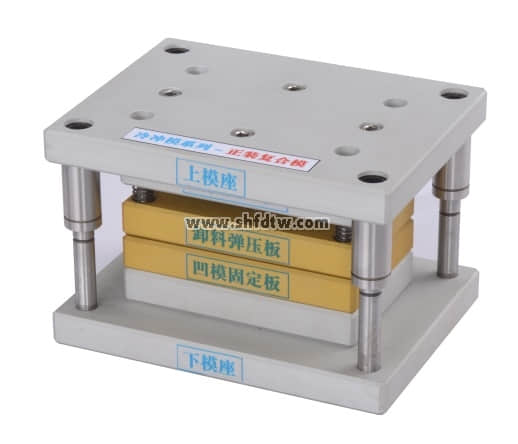

序号 | 配置名称 | 详细描述及技术要求 | 数量 |
1 | 冲孔模 XSTMFZCM-001 150×90mm | 用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 冲压1孔，料带利用四处挡料销定位。 | 1套 |
2 | 落料模 XSTMFZCM-002 150×90mm | 用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件.冲压菱形工件，产品尺寸不小于35×30 mm，料带利用挡料销定位。 | 1套 |
3 | 弯曲模 XSTMFZCM-003 150×90mm | 把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。 以菱形工件作为导料，弯曲高度不小于10 mm，产品自动从凸模脱落。 | 1套 |
4 | 正装复合模 XSTMFZCM-004 150×90mm | 在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件，料带利用挡料销定位。 | 1套 |
5 | 倒装复合模 XSTMFZCM-005 150×90mm | 模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件，料带利用挡料销定位。 | 1套 |
6 | 拉伸模 XSTMFZCM-006 150×90mm | 把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。 拉伸小铝盖，拉伸深度不小于8 mm，产品尺寸不小于35 mm，模具带有压边结构，并且调整非常方便。 | 1套 |
7 | 连续拉延模 XSTMFZCM-007 200×90mm | 制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。 拉延带有凸缘的小铝盖，拉伸深度不小于8 mm，产品尺寸不小于20mm，第一次拉延深度不小于2 mm，模具带有压边结构，并且调整非常方便。 | 1套 |
8 | 多工位级进模 XSTMFZCM-008 200×90mm | 多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件. 该模具为落料、冲孔、弯曲级进模，毛料由定位销和挡料销全程定位，为90度弯曲，尺寸不小于20×15×10 mm。 | 1套 |
9 | V型翻板弯曲模 XSCZFZCM-009 200×150 mm | 该模具为避免材料滑动，在定模部分高有两块翻板。当凸模压下时，翻板随材料弯转，定位板必须与材料接触，所成型的零件精度较高。V型零件尺寸不小于30×20×10 mm。 | 1套 |

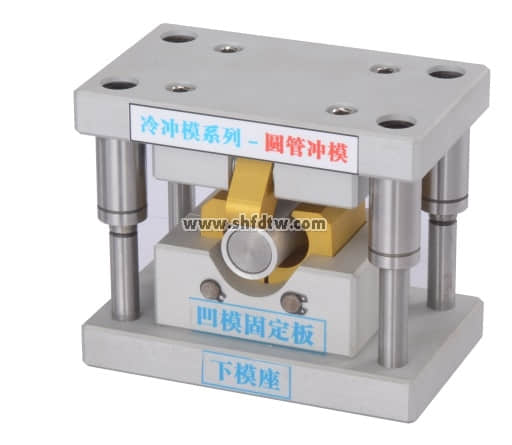

10 | 圆管冲模 XSCZFZCM-010 200×150 | 该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住，当凸模将材料压下时，模块相向转动，将材料弯成圆形。凸模上升时，已弯成圆管零件就套在其上，随之上升。圆型零件尺寸不小于Ф17×30 mm.。 | 1套 |
11 |

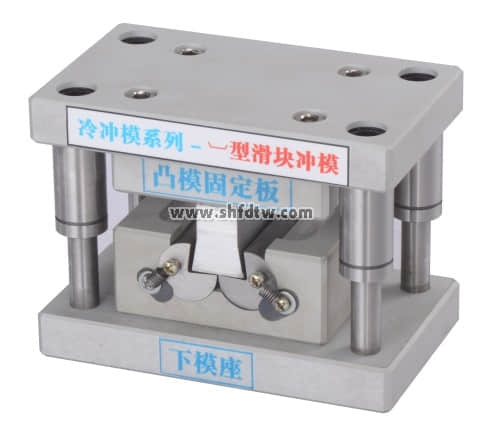

XSCZFZCM-011 200×150 | 该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块，平坯放在定位板上，当凸模下降时，平坯先被 弯成∪型 ，凸续继下降，滑块开始运动将∪形两侧向内弯成所需角度。型零件尺寸为45×30×20 mm。 | 1套 |
12 | 两圆相扣成型冲模 XSCZFZCM-012 200×150 | 该模具成型零件需为两圆环相扣结构件，模具设有自动下料结构，当模具工作时，首先切断线材，通过上模原型芯完成单个圆环的成型，将已成型的圆环套于线材再重复一次圆环成型。即完成两圆相扣成型。该工艺工序少，简洁实用，冲出的产品接口平整，合格率高，能满足使用要求。 | 1套 |
13 | 切边模 XSCZFZCM-014 200×150 | 用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 简洁实用，冲出的产品接口平整，合格率高，能满足使用要求 | 1套 |
14 | 圆筒拉伸模 XSCZFZCM-016 200×150 | 把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
15 | 倒装拉伸模 XSCZFZCM-017 200×150 | 倒装拉伸模,它的凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,上模设有挡料销，各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
16 | 弯曲级级进模 XSCZFZCM-018 200×150 | 把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。该模需为90度双面弯曲模，以落料模产品作为导料，弯曲高度不小于10㎜，凸模内需设有浮动顶出结构，各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
17 | 落料拉伸复合模 XSCZFZCM-019 200×150 | 用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件. 在模具同一位置上能完成几个不同的冲裁工序的模具，各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
18 | 方盒拉伸模 XSCZFZCM-021 200×150 | 把板材料毛坯成形成各种开口空心工件的模具,此产品为方形盒,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。模具必须要有压边结构，并且能调整方便，下模还需设有挡料销，卸料板浮动结构，各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
19 | 压边模 XSCZFZCM-022 200×150 | 压边前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
20 | 落料冲孔复合模 XSCZFZCM-023 200×150 | 在模具同一位置上能完成几个不同的工序的模具.落料凹模在下模处，凸凹模在上模，卸料、凹模、凸凹模均需设有浮动顶出结构，并能一次完成落料、冲孔工艺，下模设有挡料销，各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
21 | 正装切边模 XSCZFZCM-027 200×150 | 它的落料凹模在下模处,凸凹模装在上模处，均需设有浮动顶出结构，并能一次完成切边工艺，下模设有挡料销，各零件需精密定位，并有定位销确保拆装方便。 | 1套 |
