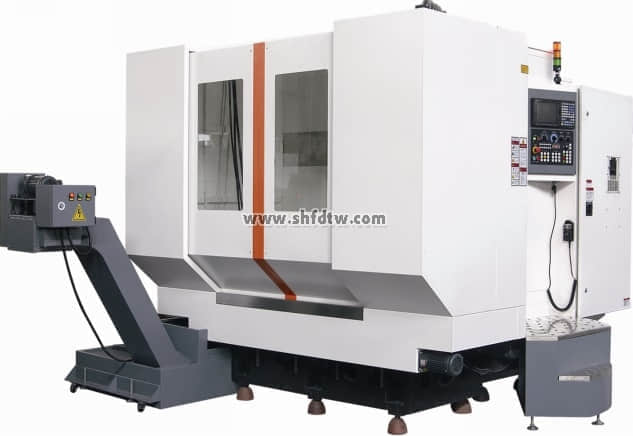

TW-H50卧式加工中心
TW-H50技术参数
项目 | 单位 | 规格 | ||
工作台 | 工作台尺寸 | mm | 500*500 | |
T型槽（槽数*槽宽*槽距） | mm | 5*18*100 | ||
工作台中心尺寸 | mm | 120 | ||
工作台最大载重 | kg | 500 | ||
行程 | X/Y/Z轴行程 | mm | 800/600/650 | |
主轴端面至工作台中心距离 | mm | 100-750 | ||
主轴中心至工作台距离 | mm | 50-650 | ||
主轴 | 主轴锥孔 | BT50 | ||
主轴转速 | rpm | 6000 | ||
主轴传动方式 | 皮带传动 | |||
主轴电机 | 主轴电机 | kw | 22-26 | |
扭矩 | 1500转内连续额定扭矩为140N.m | |||
进给率 | 切削进给（X/Y/Z轴） | mm/min | 1～10000 | |
快速进给（X/Y/Z轴） | mm/min | 24000/24000/24000 | ||
精度 | 线性轴定位精度 | mm | 0.005 | |
线性轴重复定位精度 | mm | 0.003 | ||
回转轴定位精度 | s | ±5 | ||
回转轴重复定位精度 | s | ±2 | ||
自动换刀系统 （选配） | 刀具数量 | T | 24（可选配40） | |
换刀方式 | 刀臂式 | |||
最大刀具直径 | mm | Φ125（φ250邻空） | ||
最大刀具长度 | mm | 350 | ||
最大刀具重量 | kg | 10 | ||
刀柄形式 | BT50 | |||
换刀时间 | s | 8（T-T） | ||
其他 | 空压需求 | kg/cm2 | 5-7 | |
冷却泵 | w | 1270 | ||
电源需求 | kva | 30 | ||
机台重量 | kg | 10000 | ||
占地面积（长*宽） | mm | 5024*3390（含水箱） | ||
机床机械指标
1、机床结构
机床的主要基础件，采用高抗拉强度铸铁，在结构上进行优化设计，具有较高的静态刚度。
主轴具有高刚性结构，机械效率高，可作高精度的重切削加工。
主轴电机采用了交流伺服技术，可实行无级变速正反转
三轴滚珠丝杆采用了预拉伸结构，使三轴具有较好的动态刚度和抵抗热变形能力
三轴采用日本高精度等级重载线性滑轨，适合高速切削，刚性强，效率高
三轴滚珠螺杆和驱动伺服马达直接传动,无传动累积误差,重复及定位精度高
自动换刀结构,换刀迅速,动作平稳
机床所有零部件和各种计量单位全部符合国际单位(ISO)标准
2、机床防护
机床防护装置安全、齐全、可靠
机床噪音：符合国家标准，75db
电控柜密封防尘防水，等级IP65
3、润滑系统
采用TZ电动润滑装置，对各滑动面及滚珠丝杆进行定量注滑润滑
注油时间间隔和注油量可调，确保各个润滑点得到100%注油
油位过低（缺油）时机床显示报警
润滑油选用68#导轨润滑油
润滑箱容积4升
润滑泵电压220V，电机输出功率25W，最大压力2.5Mpa吐出流量110Ml/min
4、冷却系统
冷却系统容积240L
斯特尔冷却泵，电机功率P1：1270W、P2：1030W，流量5 m³/h，Hmax：48m
切削冷却为万向喷头喷射冷却液
5、气动系统
气动系统装有三点组合，压力开关、电磁阀等，实现气动换刀，主轴吹气，压力6-8KG/C㎡，流量220L/MIN，外接气枪，可对工作区域进行清洁
6、电气系统
标准系统具有完善可靠的联锁、安全保护和故障自诊断报警功能
配有RS232标准通讯接口，可用计算机软盘进行程序的储存
（根据用户的要求可提供相应的软件）
可根据用户要求选择其它的系统
主要配置明细表
品名 | 规格 | 产地 | 厂商 | |
控制系统 | M70A | 日本 | 三菱 | |
主轴电机 | SJ-V26-01T | |||
伺服电机 | X轴 | HF453S | ||
Y轴 | HF453BS | |||
Z轴 | HF703S | |||
第四轴 | HF303S | |||
滚珠丝杆 | X轴 | R50-1760-FDI-0.008 | 日本 | THK |
Y轴 | R50-1495-FDI-0.008 | |||
Z轴 | R50-1358-FDI-0.008 | |||
导轨 | X轴/ Y轴 | SRG45 | ||
Z轴 | SRG55 | |||
丝杆联轴器 | X轴/Y轴/Z轴 | BK3/200/Φ35-Φ35 | 台湾 | 靖钛 |
轴承 | 40TAC90BP4 | 日本 | NSK | |
主轴 | BT50/6000rpm | 台湾 | 普森 | |
刀库 | BT50/24T（圆盘刀臂式） | 台湾 | 吉辅 | |
转台 | HIT500 | 台湾 | 旭阳 | |
变压器 | 50KWA | 合资 | 罗宏 | |
冷却泵 | CBK 4-50/5 | 台湾 | STAIRS | |
液压站 | SHD-342 | 台湾 | 七洋 | |
电器元件 | 德国 | 施耐德 | ||
气动元件 | 台湾 | 金器 | ||
润滑系统 | 中日合资 | 河谷 | ||
伸缩护罩 | TW-H50三轴不锈钢全罩式 | 台湾 | 宜德 | |
排屑装置 | 链板排屑+螺杆排屑*2 | |||
