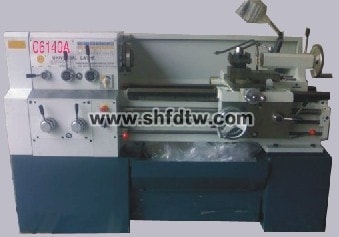

TW-C6140A拆装型普通车床
一、机床的用途和特性
TW-C6140A拆装型型卧式普通车床外形美观，结构合理，用途广泛，操作方便。该机床可实现手动控制，能够完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制圆柱螺纹等工序。
该机床床身导轨采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；动态响应优良，整机噪音低,质量稳定可靠的优越性。
二、机床主要技术参数
技术规格 | 机床型号 | |
中心高 | 202mm(8") | |
床身上最大工作回转直径 | 400 | |
刀架上最大工作回转直径 | 240mm（9½"） | |
最大工件长度 | 750mm / 1000mm | |
主轴孔直径 | 46mm（1¾"） | |
主轴锥孔 | MT6 | |
主轴转速范围 | 12级25~1600r/min | |
刀架最大行程 | 纵向 | 650mm / 850mm |
横向 | 240mm（9½"） | |
小刀架最大行程 | 140mm | |
刀杆截面尺寸（宽*高） | 25mm*20mm | |
主轴中心线至刀具支撑面的距离 | 27mm | |
主轴中心线至刀架侧面的最大距离距离 | 205mm | |
纵向，横刀架，小刀架刻度值 | 0.5mm/g 100mm/r 4mm/r 3mm/r | |
公制螺纹 | 30种0.45～20mm/r | |
英制螺纹 | 35种80～1¾T.P | |
模数螺纹 | 25种0.25～10mm | |
经节螺纹 | 35种160～3½D.P | |
进给量 | 纵向 | 138种0.04～2.16mm |
横向 | 138种0.02～1.08mm | |
尾座套最大行程 | 130mm(5?") | |
尾座套最大锥孔 | MT4 | |
主电机功率 | N=3/4.5KWη=970/1440r/min | |
外形尺寸（长*宽*高） | 1950х900х1250mm/2150х900х1250mm | |
净重 | 1350kg/1450kg | |
附件：使用说明书、合格证、呆口扳手 内六扳手、及拆装专用工具1套。外圆车刀、螺纹车刀、切断刀 内孔车刀各1把、三爪卡盘：￠200mm/1套。 | ||
三、基本实验项目
1．实物车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。通过对车床的拆装训练，学员可掌握数控车床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺等工量具的使用方法和机床机械精度的测量方法。
1）床身、主轴箱、移动拖板、尾座等均采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确保机床精度稳定。
2）主轴箱由箱体、主轴、卡盘、主轴电机、三角皮带等组成，可进行主轴箱的装配与调整、主轴卡盘的装配、主轴电机的安装与调整等技能训练。主轴与主轴电机采用多楔带联接，且具有张紧力结构，可进行张紧力调整。
3）中、小拖板进给传动系统由丝杠、燕尾导轨、轴承、轴承支座等组成，可进行丝杠的装配与调整、导轨调整、中、小拖板的装配与调整等技能训练。
4）大拖板进给传动系统由丝杠、三角导轨、轴承、轴承支座、床鞍等组成，可进行导轨调整、丝杠调整等技能训练。
5）换刀装置采用四工位刀架，可进行刀架拆装技能训练。
