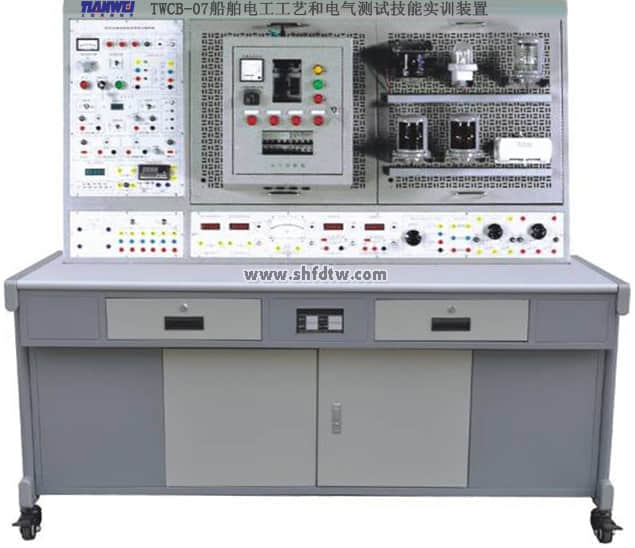

TWCB-01 船舶电工（初级工）技能实训装置

   TWCB-01  船舶电工（初级工）技能实训装置是天威教学公司根据劳动部和原中国船舶工业总公司联合颁发的“中华人民共和国职业技能鉴定规范（考核大纲）”中对初级船舶电工的技能要求研制的。装置注重对知识点和技能的培训考核，可作为职业院校船舶类相关专业的实训教学设备，也可作为职业鉴定站（所）等相关机构的培训和技能鉴定。

TWCB-01 船舶电工（初级工）技能实训装置产品特点：

1.采用实训台和组件相结合的形式，灵活和方便，可完成初、中级要求的全部技能培训和考核

2.电源、仪表、控制器件、控制线路等功能模块结构清晰、功能明确、操作维护方便

3.提供多样式的典型船舶电气线路，学生可自已动手操作，完成典型的电气控制线路的布线、安装与调试，通过训练有效提高学生的动手操作技能与调试分析能力

TWCB-01 船舶电工（初级工）技能实训装置技术性能：

1.输入电压：三相四线～380V±10%  50Hz

2.工作环境温度范围为：-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜3kVA

TWCB-01 船舶电工（初级工）技能实训装置实训台配备：

（一）电源控制台

1.交流电源

提供三相～380V、单相～220V固定输出的交流主电源，通过一台变压器隔离提供220V、110V、24V的船舶常用交流控制电源，电源输出具有过流及短路保护功能，带仪表指示。

2.直流电源

提供24V及220V的直流电源，输出具有短路保护功能，带仪表指示。

3.仪表

提供交流电压表、交流电流表，直流电压表、直流电流表、频率表等。

（二）单元电路

提供照明配电设备控制系统、照明灯具及其电路、报警及呼叫控制系统、启动器类控制系统电气线路、锚机和系缆设备电气线路；各元器件分别装在不同的挂板上，结构清晰直观，方便实训。

（三）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

TWCB-01 船舶电工（初级工）技能实训装置实训项目：

1.照明配电设备控制系统电气线路

（1）照明配电箱系统

（2）正常照明系统

（3）应急照明系统

（4）低压照明系统

2.照明灯具及其电路

（1）荧光灯具及电路

（2）白炽灯具及电路

（3）防爆灯具及电路

（4）一灯双控典型电路

3.报警及呼叫控制系统电气线路

（1）轮机员安全报警系统

（2）机舱延伸报警系统

（3）冷库呼叫系统

（4）病员呼叫系统

4.启动器类控制系统电气线路

（1）直接启动控制电路

（2）正反转启动控制电路

（3）手动/自动启动控制电路

（4）自耦变压器降压启动控制电路

（5）星形/三角形启动控制电路
