TW-XQ31纯电动汽车在线检测实训考核系统
(比亚迪E6、或可选其他车型)
一、产品简介

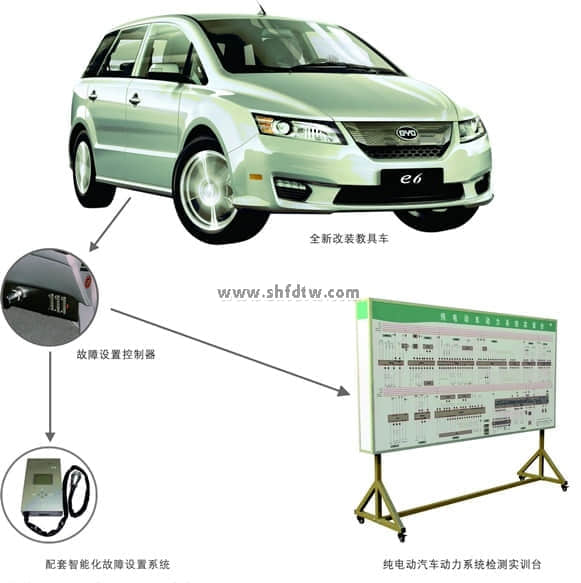

该设备将一台可正常运行的全新比亚迪e6 2014款 先行者豪华版轿车改装为在线检测教具车，可实时检测与诊断原车组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等的动、静态信号参数。适用于中高等职业技术院校、普通教育类学院和培训机构对油电混合动力整车理论和维修实训的教学需要。
二、功能特点：
1.整车结构完整，各控制系统、传感器、执行器齐全，可正常运行；
2.可通过原车仪表显示整车动、静态信号参数(如：能量监视器画面、车速、档位显示与各工况指示灯等)；
3.制作可移动“教学示教板”，可分别进行以下控制系统的检测实训：
组合仪表控制单元
网关控制单元
P档电机控制单元
电机控制单元
档位控制单元
车载充电器控制单元
DC/DC控制单元
高压电池ECU控制单元
4.“教学示教板”通过专用线束与整车连接，确保连接断开后整车功能完整，保持原车所有功能。
5.教学示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和原车实物，认识和分析各控制系统的工作原理。
6.教学示教板面板上安装有检测端子，可直接在面板上进行原车组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等的检测实训。
7.教学示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.教学示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
9.配备无线智能化故障设置和考核系统：
采用新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设备控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口，可无线组网通讯和RS232有线通讯。
可通过PC控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图一致)
可自由设定任意一处与汽车电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障，共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障，共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
★配套嵌入式多功能网络虚拟仪器（不需电脑配合使用）：
（一）硬件资源：
采用7吋彩色触摸屏作为学生终端
（二）虚拟仪器部分：
1、终端部分（装学生实验台上）同时配有虚拟示波器、虚拟频谱仪、虚拟三用表、电源管理。
2、可选电路分析基础、模拟电子技术、通信电子电路、数字电子技术、信息信号处理、电子测量与仪器、传感器与自动控制原理等实验模块，从而完成相关课程实验和构建工程测控系统。
4、参数：
1）双踪存贮示波器，多种同步方式，存贮深度可编程；
通道数：2路
带宽：20MHZ
分辨率：8位
电压范围：-10~+10V
存贮深度：64K
2）频谱分折仪；
3）数字三用表
主服务器说明
主服务器材料用linux操作系统，并用php+mysql实现web操作。在任何可接入网络的pc机上都可以连入服务器，可以实现远程控制
完成以下功能：
管理学生账号，管理实验，接收学生作业，批改学生作业，远程开关终端设备。
密码设置界面，用于修改web界面的登入密码。
网络设置界面，用于设置服务器的ip地址。
设备管理界面，用于添加，删除，开关终端设备。
院系设置界面，用于添加，删除，修改院系信息。
班级设置界面，用于添加，删除，修改班级信息。
学生设置界面，用于添加，删除，修改学生信息。
实验项目界面，用于添加，删除，修改，统计实验信息。
实验管理界面，用于查询，批改学生实验情况。
学生终端部分说明
终端部分包括实验仪器，远程控制两部分。
实验仪器部分包括示波器，三用表，频谱仪，学生可以将实验结果发送到服务器端，老师在服务器端批改作业。
远程控制，可以接收服务器端的命令，将设备关闭或打开。
三、整车配置：
1.基本配置：
车型名称：E6 2014款 先行者豪华版纯电动轿车
车体结构：4门5座MPV商务车
动力系统：没有污染高容量安全铁电池动力带制动力回馈
电池管理系统：智能型集中式管理系统
最大功率(KW)：90
最大扭矩(N·m)：450
最高时速(km/h)：140
百公里耗电量(KWh/100km)：19.5
续航里程(km)：300(综合工况)
2.制动及悬挂配置：
制动方式：通风盘式/盘式(前/后)
悬挂方式：双横臂独立悬挂带横向稳定杆/双摇臂独立悬挂带横向稳定杆(前/后)
3.尺寸和重量：
外形尺寸：4560×1822×1630mm(长×宽×高)
轴 距：2830mm
轮 距：1556/1558mm(前/后)
车身重量：2295kg
轮 胎：225/65 R17
4.“云”系统(需身份验证)：“云”钥匙(车辆开闭锁、车辆启动)、“云”控制(空调远程预启动、车辆定位)
5.智能服务：智能服务终端、碰撞救援、紧急救援协助、一键秘书服务、预约维修、被盗车辆定位(报警协助)、远程导航服务、日程管理服务、商旅资讯服务、车辆状况查询、VIP用户服务网、热点资讯语音播报。
6.无钥匙系统：智能无钥匙进入系统、智能一键式启动系统、智能滚码加密防盗系统、智能感应迎宾灯、智能行车电脑、智能CAN-BUS电子管家系统、智能后备箱微动开关。
7.绿色动力：无污染高容量超安全铁动力电池、永磁同步电机、充电和制动回馈系统(带仪表显示)、预约充电系统、直流充电系统、220V车载充电系统、随车配送专用充电柜。
8.操控配置：定速巡航控制系统、豪华多功能方向盘、角度可调方向盘、P档锁止、电子加速踏板、电子档位、多种模式自由切换(运动/经济模式)。
9.行车安全：博世ABS系统、TPMS胎压监测系统、前排双安全气囊、前后贯穿式安全气帘、前排座椅侧安全气囊、前排预紧式安全带、前排安全带未系提醒、彩色显距倒车影像监视系统、右前轮盲区可视系统、6探头全方位泊车雷达、自动防眩目内后视镜、后挡风玻璃电子除霜、车门未关提醒、儿童安全门锁、电动折叠电动调节外后视镜(带LED转向灯)、自动开启前大灯、“Follow me home”大灯延时关闭功能、灯光高度可调、LED组合尾灯、LED高位制动灯、LED前雾灯。
10.外观内饰：17寸铝合金轮毂、防紫外线隔热隐私玻璃、铝合金中控面板、铝合金四门装饰、镀铬内侧门扣手、遮阳板化妆灯、TFT屏组合仪表、不锈钢空调扇页、真皮门内饰板、柔和透射式LED室内灯。
11.舒适便利：电子罗盘+电子海拔计、真皮座椅、前排座椅6向电动调节、间歇式可调整前雨刮系统、数字式自动恒温空调、后排中央扶手、12V电源接口、四门电动车窗。
12.娱乐导航：DVD多媒体系统、蓝牙免提通话系统、哈曼音响、10扬声器、AUX+USB2.0、车载数字电视、GPS语音导航系统(NAVI)。
