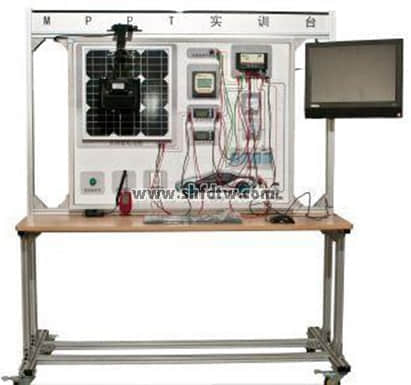

TW-XQ21太阳能电池管理系统示教板
一、功能特点
1.该设备完整展示了电动汽车的太阳能电池管理系统，可以动态模拟电动汽车太阳能电池管理系统的运行状态与工作过程。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车太阳能电池管理系统结构原理图和实物，认识和分析电动汽车太阳能电池管理系统的工作原理。
3.示教板面板上安装有点火开关、太阳能板，阳光模拟器，太阳能管理模块，蓄电池，DA/DA转换电路与操纵开关。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术参数
1. 外接电源：交流220V±10% 50Hz
2. 工作电压：直流12V
3. 工作温度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(长×宽×高)
三、实验项目
1. 太阳能电池发电原理实验
2. 不同光源对太阳能电池的差异
3. 温度对太阳能电池的差异
4. 不同辐射度的无负载电压与短路电流
5. 太阳能电池串联连接
6. 太阳能电池串联连接时有遮蔽现象
7. 太阳能电池并联连接
8. 太阳能电池并联连接时有遮蔽现象
9. 太阳能电池的电压-电流特性曲线
10. 太阳能电池/蓄电池充放电控制实验
11. 太阳能电池/DA-DA升压给电动车充电实验
