TWP-W178 连续波核磁共振实验仪

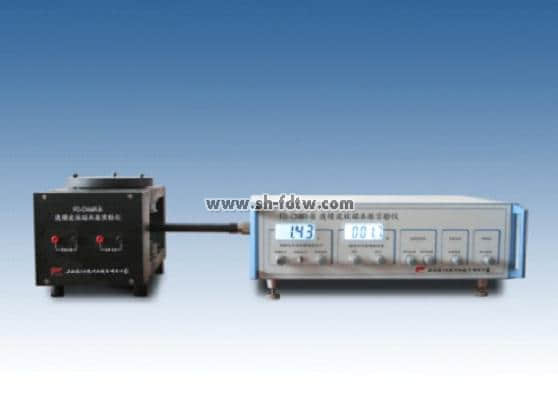

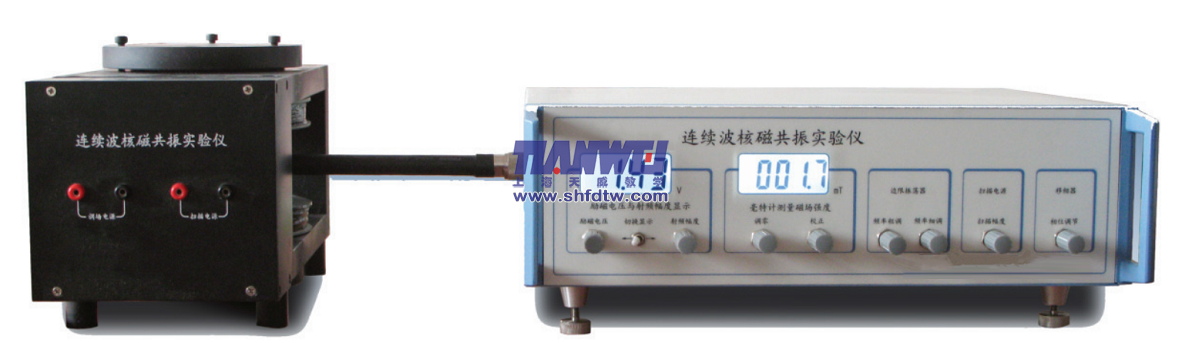

　　我公司生产的TWP-W178型核磁共振实验仪由高均匀度磁铁、实验主机以及外购频率计、示波器等组成，它具有调节方便、信噪比高、教学效果直观等特点。是大专院校优良的近代物理实验教学仪器。仪器具有以下特点： 1 ）实验样品种类多，调换方便， 2 ）共振波形幅度大，示波器上易观察， 3 ）磁铁经过特殊加工，均匀度高，共振信号尾波个数多， 4 ）开放式磁铁形态，可以清楚观察磁铁结构，了解调场线圈和扫场线圈的作用，可以自由调节样品位置，了解磁场均匀性对共振信号的影响， 5 ）振荡器和检波器经过精心设计，信噪比高，频率稳定性好， 6 ）磁场可以连续调节，增加了测量数据点，可以精确测量原子核各参数， 7 ）同一种实验样品含有 H 和 F 两种原子核，不用调换样品即可用比较法测量 F 原子核的 g 因子、旋磁比等参数， 8) 增加了高精度毫特计，可以用核磁共振方法来校正毫特计，学习核磁共振在磁场测量中的应用。

　　应用该仪器可以完成以下实验：

•  观察氢核的核磁共振现象，通过比较法测量氟核的旋磁比、朗德 G 因子以及核磁矩等参数；

•  选择不同样品，观察磁场均匀性对信号尾波的影响。

•  通过核磁共振实验，精确测量磁场，并学习用核磁共振方法校准毫特计。

　　仪器主要技术参数：

•  测量原子核 氢核和氟核

•  信噪比 优于 46dB （ H ）

•  振荡频率 范围 17MHz － 23MHz ，连续可调

•  磁铁磁极 直径 100mm ，间隙 20mm

•  信号幅度 H>5V,F>300mV

•  磁铁均匀度 优于 8ppm

•  磁场调节 调节范围 160Gs( 调场线圈 )

•  尾波个数 大于 15 个
