TW-SNY48风光氢混合发电暨智能微电网实训系统建设方案
风光氢混合发电暨智能微网实训主系统
一、项目概述
本系统为科研创新理念与实验、实训型相结合的集风力发电,光伏发电、制氢系统、氢燃料电池发电、数据采集等多元化“风、光、氢混合型新能源实验实训系统”。

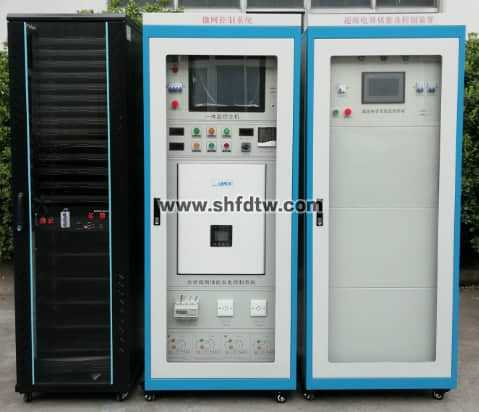

系统由风力发电机组、太阳能电池组、追日系统、风力及光伏控制系统、氢燃料电池发电系统、制氢系统、储氢系统、主控系统组成的微网发电系统。
其工作原理是风力、光伏发电系统发电,并由磷酸铁锂电池储能,DC/AC逆变成交流电,驱动电解水设备制氢。氢气通过储氢系统储存,并驱动燃料电池电堆发电。
此外,双向变流模块自带旁路功能,旁路端直接与电网连接,实现电网和逆变间的自动切换,在蓄电池所储电能不够用时,自动切换至电网供电,确保持续制氢功能正常运行。
当系统用电量小于光伏和风力实际发电量时,控制系统在保证用电设备正常供电的同时将光伏及风力发电多余电量传送至电网进行并网,不会造成能源学浪费。
您只要致电:021-55884001(袁经理)
我们可以解答 风光氢混合发电暨智能微电网实训系统建设方案 的相关疑问!
我们可以帮您推荐符合您要求的 风光氢混合发电暨智能微电网实训系统 智能微电网实验室系统 风光互补微电网实训装置 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-65-2820-1.html
功能特点
整套系统的各个模块预留了CAN\RS485\RS232\USB\TCPIP通讯接口,可以通过该通讯接口对系统中各个模块进行监控,便于未来项目开发使用。
系统实验平台集成了室内温/湿度仪,风速测量、光照度测量系统,让使用者操作起来更直观;
系统DC-AC并网同步电源,采用高频脉冲调制技术,具有小体积、高效率及高功率因数输出;
系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态;
系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能;
实训系统,可以让实训学生自行拆装移动,使用简便、无噪音、无污染;
系统增加市电与风光互补发电切换模块,让实验更具操作性;
增加分布式供电原理与实验电路,让学生增加对新知识的理解;
增设直流母线单元,方便系统各模块之间连接及实验;
独立的后备胶体蓄电池及充放电管理单元;
燃料电池运行过程中,只排除水和热量,不会产生任何有害物质及噪音;
燃料电池较之传统电源方案,其运行安全可靠、寿命长,维护简单,降低了维护成本。
