平面机构组合测试实验台 平面机构实验台 平面机构创意组合测试分析实验台

所属栏目:业内资讯 点击数量:8500

TW-Z70型 平面机构组合测试实验台

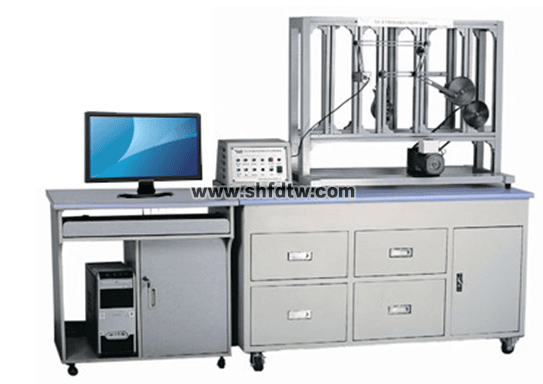

平面机构组合测试实验台 平面机构实验台 平面机构创意组合测试分析实验台(图1)


拼装方案

1、曲柄摇杆机构;

2、曲柄摇杆与摇杆滑块机构;

3、曲柄滑块与齿轮齿条组合机构;

4、曲柄增力机构;

5、导杆齿轮齿条运动机构;

6、多杆行程放大机构;

7、具有急回特性的四杆机构;

8、近似匀速输出的往复运动机构;

9、可扩大行程机构(可应用于钢材推送装置);

10、双摆杆、摆角放大机构;

11、六杆机构;

12、曲柄双摆杆、摆角放大机构-构件配置清单;

13、搅拌机机构;

14、切模机主执行机构Ⅰ;

15、冲压机主执行机构;

16、锻压机主执行机构运动学设计与分析;

17、重型插床主执行机构运动学设计与分析;

18、卡片穿孔机的送片机构;

19、搅拌机运动机构Ⅰ;

20、搅拌机运动机构Ⅱ;

21、曲柄摇杆型插床运动机构;

22、织布开口机运动机构;

23、压包机运动机构;

24、颚式破碎机运动机构;

25、冲压与送料机构;

26、水泵运动机构;

27、单缸汽油机;

28、内燃机运动机构;

29、起重机机构;

30、汽车雨刮运动机构;

31、摇杆滑块冲压机构与送料机构;

32、插床插削机构;

33、插齿机主传动机构;

34、刨床导杆机构。


您只要致电:021-55884001(袁经理)

我们可以解答  平面机构组合测试实验台  的相关疑问!

我们可以帮您推荐符合您要求的  平面机构组合测试实验台  平面机构试验台 平面机构创意组合测试分析实验台 平面机构创意组合综合测试分  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-88-2938-1.html


性能特点

1、采用全铝合金型材结构,工作台架采用双面操作设计,美观大方,适用性强,操作方便。

2、所有杆构件长度及滑块偏心距均可进行无级调节,分析该参数改变对机构运动特性的影响。

3.该实验台集平面机构设计、拼装、测试及性能分析与一体,培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力。

4、该实验台采用适应高速动态参数测试的PCI数模采集卡进行数据采集,测试速度快、精度高、性能稳定。

5、计算机测试分析软件功能强大,可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提交实验报告模板。

主要技术参数

1、直流调速电机:185W 220V

2、交流带减速器电机: 90W 220V 10r/min

3、测试传感器:角位移传感器: 输出电压:0-5V 脉冲数:500P 2支

4、直线位移传感器:输出电压:0-5V 量程:160L 1支
