TWQC-JP214型 荣威550 整车实训系统

一.产品简介

2008款 550D 1.8T 手动品逸版荣威550 整车实训系统配合整车使用,通过连接电器系统检测终端盒能够进行动态数据的检测、故障设置、故障分析、故障排除等实验实训的功能,能够帮助学员更深层次的掌握汽车各系统的连接关系、控制逻辑及控制过程,简化了实训操作的难度。

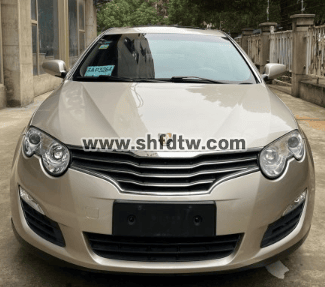

整车实训系统 汽车整车实训系统 整车实训平台 荣威(图1)

外形样图

企业信息

您只要致电:021-55884001(袁经理)

我们可以解答  荣威550 整车实训系统  的相关疑问!

我们可以帮您推荐符合您要求的  荣威550 整车实训系统 汽车整车实训系统 整车实训平台  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-62-3107-1.html

二.车辆参数

发动机: 1.8T 118kW L4

变速箱: 5挡手动

长*宽*高(mm): 4624*1827*1480

车身结构: 4门5座三厢紧凑型车

发动机技术指标:

发动机厂家型号:

18K4G

缸盖材料:

铝合金

缸体材料:

铝合金

气缸数(个):

4

气缸排列形式:

直列

进气形式:

涡轮增压

气缸容积(ml):

1796

排气量(L):

1.8

最大马力(Ps):

161

最大功率(kW):

118

最大功率转速(rpm):

5500

最大扭矩(N·m):

215

最大扭矩转速(rpm):

2500-4500

燃料类型:

汽油

供油方式:

多点电喷

环保标准:

国4

挡位数:

5

变速器形式:

5挡手动


三、发动机电控系统检测平台

检测平台与汽车连接使用


1. 结构特点:

检测平台整体采用欧标高强铝型材拼接,采用专用T型螺栓内部链接方式拼接,机械强度高坚固耐用外形美观。安装静音万向脚轮方便设备移动,并有锁止功能。

2. 实训面板:

内嵌式安装,采用热固性树脂浸渍纸高压层积板,具有耐磨、耐高温、耐剐、抗渗透、容易清洁、防潮、不褪色、触感细腻等特点。采用UV彩喷字迹清晰富有层次感。面板喷绘系统电路原理图,安装检测端子安装数字显示电压。

3. 功能特点:

1) 检测平台配置检测面板,安装有检测端子可直接对系统进行电压、波形的检测。

2)信息显示:在检测面板上安装数字电压表,可事实显示系统主要参数的数据变化,以便学员对系统数据的分析。

3)数据检测:实训面板安装检测端口可使用示波器、万用表等工具对系统的数据进行电压、电阻、波形的检测有助于学员观察系统信号输出类型、执行器的控制形式帮助学员理解系统的工作原理。

4)检测范围包含:执行器信号、传感器信号、数据CAN信号、电源信号的数据检测。

四、ABS电控系统检测平台

检测平台与汽车连接使用

1. 结构特点:

检测平台整体采用欧标高强铝型材拼接,采用专用T型螺栓内部链接方式拼接,机械强度高坚固耐用外形美观。安装静音万向脚轮方便设备移动,并有锁止功能。

2. 实训面板:

内嵌式安装,采用热固性树脂浸渍纸高压层积板,具有耐磨、耐高温、耐剐、抗渗透、容易清洁、防潮、不褪色、触感细腻等特点。采用UV彩喷字迹清晰富有层次感。面板喷绘ABS系统电路原理图,安装检测端子安装数字显示电压。

3. 功能特点:

1) 检测平台配置检测面板,安装有检测端子可直接对系统进行电压、波形的检测。

2)信息显示:在检测面板上安装数字电压表,可事实显示系统主要参数的数据变化,以便学员对系统数据的分析。

3)数据检测:实训面板安装检测端口可使用示波器、万用表等工具对系统的数据进行电压、电阻、波形的检测有助于学员观察发系统信号输出类型、执行器的控制形式帮助学员理解系统的工作原理。

4)检测范围包含:执行器信号、传感器信号、数据CAN信号、电源信号的数据检测。

五、车身电气系统检测平台

检测平台与汽车连接使用

1. 结构特点:

检测平台整体采用欧标高强铝型材拼接,采用专用T型螺栓内部链接方式拼接,机械强度高坚固耐用外形美观。安装静音万向脚轮方便设备移动,并有锁止功能。

2. 实训面板:

内嵌式安装,采用热固性树脂浸渍纸高压层积板,具有耐磨、耐高温、耐剐、抗渗透、容易清洁、防潮、不褪色、触感细腻等特点。采用UV彩喷字迹清晰富有层次感。面板喷绘车身电气系统(灯光/仪表/车窗/中控锁/后视镜/音响)电路原理图,安装检测端子安装数字显示电压。

3. 功能特点:

1) 检测平台配置检测面板,安装有检测端子可直接对系统进行电压、波形的检测。

2)信息显示:在检测面板上安装数字电压表,可事实显示系统主要参数的数据变化,以便学员对系统数据的分析。

3)数据检测:实训面板安装检测端口可使用示波器、万用表等工具对系统的数据进行电压、电阻、波形的检测有助于学员观察发系统信号输出类型、执行器的控制形式帮助学员理解系统的工作原理。

4)检测范围包含:执行器信号、传感器信号、数据CAN信号、电源信号的数据检测。
