高频电路实验箱 高频电子线路实验箱 通信原理综合实验箱 高频实验箱 高频实验平台

所属栏目:业内资讯 点击数量:8847

TW-X79高频电路实验箱

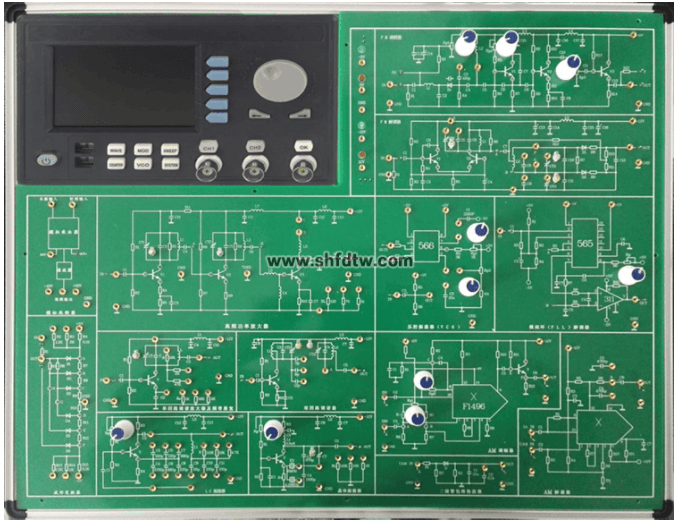

高频电路实验箱 高频电子线路实验箱 通信原理综合实验箱 高频实验箱 高频实验平台(图1)

实验箱配置

1、实验箱主机 1台

2、交流电源线1.5M 1根

3、2号实验导线 40cm10根,20cm10根。

您只要致电:021-55884001(袁经理)

我们可以解答 高频电路实验箱 的相关疑问!

我们可以帮您推荐符合您要求的 高频电路实验箱,高频电子线路实验箱,高频实验箱 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-38-2723-1.html

详细实验项目

1、调谐放大器

1)单回路调谐放大器及通频带扩展实训

2)双回路调谐放大器实训

2、丙类高频功率放大器电路实训

3、LC电容反馈三点式振荡器电路实训

4、石英晶体振荡器电路设计

5、振幅调制器电路实训

1)直流调制特性的测量

2)全载波调幅

3)抑知载波调幅

6、调幅波信号的解调电路实训

1)二极管包络检波器

2)集成电路构成的解调器

7、相位振荡器电路实训

1)鉴频特性的测量

2)调频与鉴频电路的联调

8、变容二极管调频振荡器电路实训

1)静态调制特性的测量

2)动态测试

9、集成电路构成的频率调制器实训

10、集成电路构成的频率解调器实训

11、波形变换电路实训

1)用非线性元件二极管实现三角波、正弦波变换

12、模拟混频器的设计与实现

13、调频、调幅接收机的设计与安装调试(套件)

总体技术指标

1、外壳采用铝木合金材料,外形参考尺寸:530×420×100mm。

2、设有高性能四路直流稳压电源

±5V/1.5A,±12V/1A,并带有过流保护功能。

3、低频函数信号发生器

1)波形:正弦波,方波,三角波

2)频率:有四档10Z~100HZ,100HZ~1KHZ,1KHz~10KHZ,10KHZ~100KHZ。

3)幅值:0V~15V

4、高频函数信号发生器

1)波形:正弦波,方波,三角波

2)频率:有四档  30KHZ~300KHZ,300KHZ~3MHZ,600KHz~6MHZ,2MHZ~20MHZ。

3)幅值:0V~4V

5、提供液晶显示频率计

1)测频范围0~50MHZ

2)灵敏度为毫伏级高低频率信号。

6、实验电路模块

1)调谐放大器,包含单回路和双回路调谐放大器。

2)丙类高频功率放大器电路

3)LC电容反馈三点式振荡器电路

4)石英晶体振荡器电路

5)振幅调制器电路

6)调幅波信号的解调电路

7)相位振荡器电路

8)变容二极管调频振荡器电路

9)集成电路构成的频率调制器和频率解调器

10)利用二极管函数电路实现的波形变换器电路

11)模拟混频器电路
