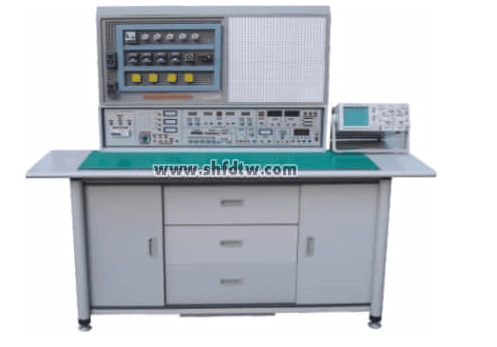

TW-465A型智能电工电子创新实训装置
特点:
1、即能完成电工、模电、数电实验又能进行电工、模电、数电实训考核,大大节省实验用房,节省管理人员,经济效益显著。
2、实验部分元件盒体透明,直观性好,盒盖与盒体采用较科学的压卡式结构,维修拆装方便,可重复使用。元件盒在四孔万能实验板上任意插接成实验电路,方法灵活,使学生所学知识灵活运用,快速掌握。
3、实训部分在网孔板上完成,操作方便、灵活,更换器件便捷,接近工业现场,易扩展实训功能或开展新实训项目。
4、实验实训项目丰富,装置功能齐全,数字电子电路实验配备通用集成插座,实验扩展性强。
5、设有电压型电流型漏电保护器,并有单片机自动全程监控装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设备和操作者安全。
6、参考标准为一室12台学生台,1台教师台,用户可根据学生人数酌情增减,教师台即能演示又能分别控制学生台的工作电源。
技术性能:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1KVA
4、重量:200Kg
功能构成
1、电源及参数:
1.1输入电源:由启动、停止按钮控制三相四线电源输入,输入时指示灯亮。
1.2电源输出:有嵌入式保险盒,三相漏电开关,过载、短路软截止保护装置,三级保护功能。
A组:单、三相可调交流电源,提供0-430V连续可调的交流电源,同时可得到0—250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只交流电压表,指示调压输出电压)
B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。
C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
D组:双路恒流稳压电源,二路输出电压均为0—30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,输出有0.5级数字电流表、电压表指示,电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mv。
E组:单相交流市电输出,由万能插板供用户设备使用。
2、安全保护:设有电压型和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮后方可再次启动电源,确保操作者和设备安全。
3、函数信号发生器
3.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.
3.2频率范围:由0.1Hz到2MHz,分七个频率档级。
3.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
3.4方波响应:前沿/后沿≤100nS(开路)
3.5最大输出幅度(开路):f<1MH 幅度≤15VP-P;1M<f≤2MHz 幅度≤11Vp-p
