交流电路实验箱 电路试验箱 电路原理实验箱 交流电路实验系统 交流电路实验平台

所属栏目:业内资讯 点击数量:7189

您只要致电:021-55884001(袁经理)

我们可以解答 交流电路实验箱 的相关疑问!

我们可以帮您推荐符合您要求的 交流电路实验箱 教学设备 院校实训装置 教育装备 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-38-2396-1.html

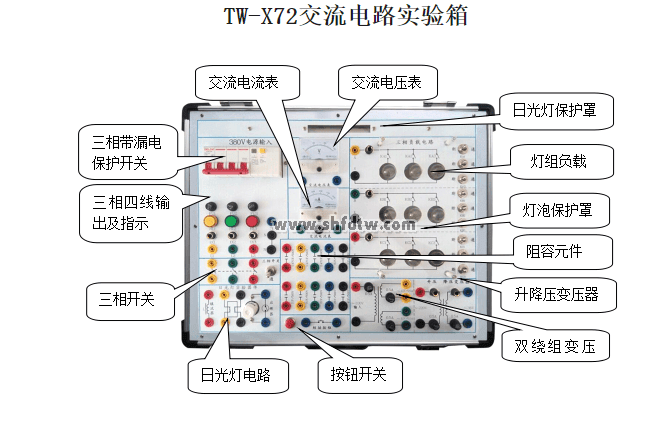

交流电路实验箱 电路试验箱 电路原理实验箱 交流电路实验系统 交流电路实验平台(图1)

一、技术指标

1、电源:交流输入三相四线380V±10%。

2、配三相四线带漏电保护电源开关。

3、有三路短路保护、三路电源指示灯、三路电流接口座、三相四线电源输出接线端子。

4、配三相灯组负载:每相有三个15W灯泡,用3只开关控制通断,共9只灯泡。每相设计有电流插座,便于相电流的测量。

5、日光灯器件组:设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压

电容(1µF/500V、2.2uf/500V、4.7µF/500V各3个)。

6、R、L、C元件特性组:设有1kΩ/25W功率电阻、1H/0.5A电感及1µF/500V高压电容各一只,通过实验可测试各元件的参数。

7、升降压铁芯变压器1只, 36V/220V ,原、副边均设有电流插座便于电流的测试,可测量原、副边电流。

8、双绕组变压器1只:220V/双路12V。

9、设置交流电压表一只,量程0~450V;交流电流表一只,量程0~500mA,带有短路保护。

10、日光灯管装有有机玻璃保护罩,既防止灯管损坏,又保护人生安全。

11、三相灯组上装有有机玻璃保护罩,既防止灯泡损坏,又保护实验导线不被烫坏,还保护了人生安全。

12、设计有专用接地保护线。

13、配套自锁紧护套实验导线12根(红、黄、绿、黑各4根),电流接口线1根。

14、可选配耦合电感1对。

15、外壳采用铝木合金材料,外形参考尺寸:480×360×148mm。

二、实验项目

(1)典型电信号的观察与测量

(2)用三表法测量电路等效参数

(3)正弦稳态交流电路相量的研究

(4)单相铁心变压器特性的测试

(5)三相交流电路电压、电流的测量

(6)三相电路功率的测量

(7)功率因数及相序的测量

(8)三相鼠笼式异步电动机Y-△降压起动控制

(9)日光灯电路接线

(10)日光灯电路及功率因数的提高

(11)其它电工学控制实验

附:使用本实验箱需配套仪器仪表

(1)万用表

(2)单相电镀表

(3)三相调压器

(4)三相功率/功率因素表
