TW-X84型 C6000 DSP 教学实验箱

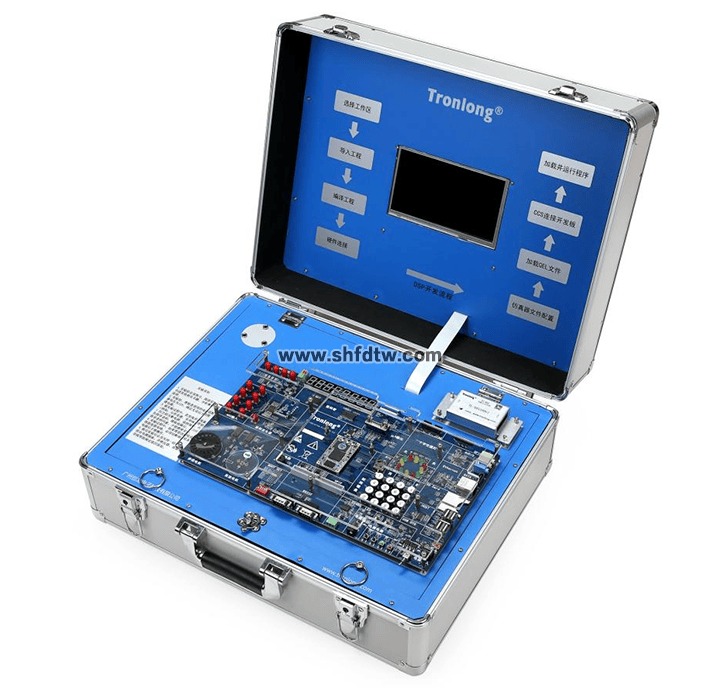

DSP教学实验箱 试验箱 DSP教学实验仪 DSP教学实验系统实验箱(图1)

致电:021-55884001(袁经理)

我们可以解答 C6000 DSP 教学实验箱 的相关疑问!

我们可以帮您推荐符合您要求的 C6000 DSP 教学实验箱 教学DSP实验箱 DSP教学实验系统实验箱 教学实验仪 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-38-2881-1.html


硬件参数

1、TI TMS320C6748,定点/浮点DSP C674x,主频456MHz

2、NAND FLASH:128MByte

3、DDR2:128MByte

4、SPI FLASH:4 MByte

5、系统复位按键1个、非屏蔽中断按键1个、可编程输入按键2个

6、LED:供电指示灯:2个(底板1个,核心板1个)、可编程指示灯:6个(底板4个,核心板2个)

7、14pin JTAG接口:1个

8、LCD触摸屏接口:1个,40pin接口,配套支持7寸800*480彩色可触摸电阻屏

9、VGA视频输出接口:1个

10、5bit启动方式选择拨码开关:1个

11、SD卡接口:1个

12、CR1220 RTC座:1个

13、SATA硬盘接口(7pin):1个

14、RJ45以太网口,10/100M自适应:1个

15、USB 2.0 OTG接口:1个

16、USB 1.1 HOST接口:4个

17、LINE IN音频输入接口(3.5mm):1个

18、MIC IN音频输入接口(3.5mm):1个

19、LINE OUT音频输出接口(3.5mm):1个

20、RS232串口:2个

21、RS485串口(RS485和UART1复用):1个

22、电源开关:12V 6A直流输入DC-005电源接口,外径5.5mm,内径2.1mm

23、AD:ADI AD7606,8通道,16bit,200K采样率,量程范围±5V或±10V

24、DA:TI TL5724,4通道,12bit,量程范围 0~+5V、0~+10V、0~+10.8V、±5V、±10V、±10.8V

25、4*4矩阵按键:1个

26、直流电机:1个(可选直流有刷电机或直流无刷测速电机)

27、五线四相步进电机:1个

28、无源蜂鸣器:1个

29、IO:1x 20pin排母(2*10,2.54mm),IO拓展口

30、十字交通灯:1个

31、八段数码管:2个

32、摄像头接口:1x IDC3 简易牛角座(2x 25pin 规格),间距 2.54mm,TL2640I、TL5147DI模块专用

33、波形发生器:AD9833波形发生器,能产生正弦波、方波、三角波,SMA座

特点

基于TI TMS320C6748的定点/浮点DSP C674x嵌入式教学实验箱,提供了丰富的教学实验、开发例程以及相应的视频教程,适合高校实验使用。

DSP实验箱提供的实验指导手册包括实验目的、原理、步骤及源码解析等,注重实验的过程,内容详实且丰富,可以帮助学生打好专业基础,也有利于教师教学计划的开展;此外,实验箱提供的工程资源开发例程可以用于师生项目开发,降低开发难度和时间成本。

1、基于TI TMS320C6748定点/浮点 DSP C674x处理器,主频456MHz,高达 3648MIPS和2746MFLOPS的运算能力;

2、实验箱采用核心板+底板结构,含工业级TMS320C6748 DSP核心板、实验底板、DSP仿真器、7寸LCD电阻触摸屏和CMOS数字摄像头模块,可选模拟摄像头模块。

3、实验箱标配7寸可触摸电阻屏,支持RS232、RS485、VGA、SD、SATA、USB、USB OTG、EMIF、VPIF、SPI、I2C、ADC、DAC、音频输入输出、百兆以太网口、RTC座、步进电机、直流电机(有刷和无刷二选一)、4*4矩阵键盘、蜂鸣器、交通灯、数码管等接口。

4、实验底板上板载波形发生器,采用AD9833芯片,可输出三种波形:正弦波、方波、三角波。

5、核心板使用精密工业级B2B连接器连接,支持4个安装孔。独立工业级核心板,核心板大小55mm*33mm,工作温度等级-40~85°。

6、支持安装可拆卸亚克力保护板,保护实验电路。

7、实验板卡支持过流过压保护功能。

8、核心板通过振动测试,附有测试认证报告。

9、提供配套DSP操作教程视频,约50集,平均每集时长30分钟。

10、固定仿真器,金属材质,免驱动安装,支持防反插功能。

仿真器参数

1、XDS100V2仿真器,金属外壳,独立式仿真器,无需固定;

2、无需额外安装CCS以外的驱动;

3、调试功能:连接/断开,读/写内存,读取寄存器,加载程序,运行、停止步骤,支持断点调试,实时模式;

4、支持 JTAG 复位,等待再复位启动模式;支持上电复位启动模式;

5、支持 ETB(Embedded Trace Buffer);

6、支持目标电缆断开检测;

7、支持目标芯片掉电检测;

8、支持 USB 2.0 高速模式;

9、支持 20pin/14pin 标准 JTAG 接口;

10、支持 LED 灯显示控制 USB 连接情况

11、IO 电平自适应 1.5V~5V;

12、支持自适应时钟;

13、支持 CCS4、CCS5、CCS6 或更高版本;

14、支持TMS320C28x、TMS320C54x、TMS320C55x、TMS320C64x+、TMS320C674x、TMS320C66x、OMAP-L1x、OMAP3530、DM8148、DM8168、ARM9、ARM Cortex R4、ARM Cortex A8、ARM Cortex A9、Cortex M3等系列器件。
