ABS/ASR/ESP制动系统实训台 汽车教学实训设备 汽车底盘实训装置

所属栏目:业内资讯 点击数量:5369

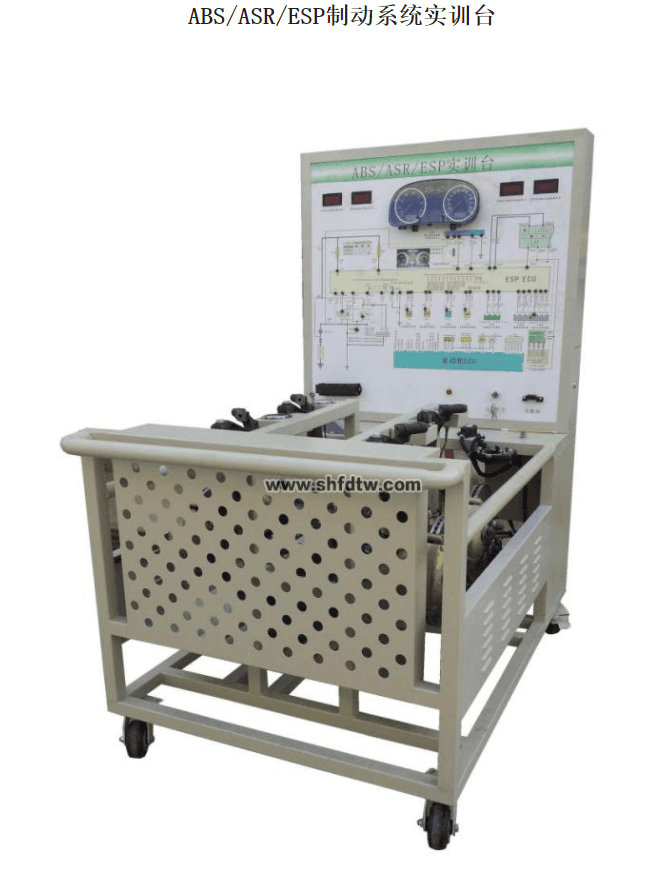

ABS/ASR/ESP制动系统实训台 汽车教学实训设备 汽车底盘实训装置(图1)

您只要致电:021-55884001(袁经理)

我们可以解答 ABS/ASR/ESP制动系统实训台 的相关疑问!

我们可以帮您推荐符合您要求的 ESP/ABS/ASR系统实训台,汽车ABS/ESP系统实验台,ABS制动系统实训台 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-60-853-1.html

、产品简介

该设备采用  全新大众帕萨特B5汽车ABS/ASR/ESP制动系统为基础,配有ABS/ASR/ESP系统工作原理图,真实展示紧急制动时ABS/ASR/ESP系统工作过程。

满足对ABS/ASR/ESP制动系统的结构组成、动作演示等教学功能。

适合于汽车ABS/ASR/ESP制动系统理论教学和检测与维修实训的教学需要。

二、功能特点

1.真实的汽车ABS/ASR/ESP制动系统实物为基础,完整展示ABS/ASR/ESP制动系统的组成结构。

2.由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS/ASR/ESP系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车ABS/ASR/ESP系统的工作过程。

3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图,学员可直观对照电路图和ABS/ASR/ESP制动系统实物,认识和分析控制系统的工作原理。

4.实训台面板上安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

5.实训台安装有压力表,可实时显示制动总泵和四个制动分泵的液压变化。

6.实训台面板上安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

7.设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1500×1000×1700mm(长×宽×高)

驱动电源:三相四线(三相五线 380V±10% 50Hz)

外接电源:交流220V±10% 50Hz

工作电压:直流12V

工作温度:-40℃-+50℃

主油道压力表:0-250kg/psi

制动分泵压力表:0-100kg/psi

变频器:

功率:4KW/5.5KW

输入:AC 3PH  380V±15%  50/60Hz

输出:9A/13A  AC 3PH  0-380V  0-400Hz

三相异步电动机:

电压:AC 220V/380V 50Hz

电流:11.8A/6.8A

功率:3KW

转速:1420r/min

真空泵:

电压:AC 220V 50Hz

功率:370W

抽气速率:48L/min

极限压力:6.7×10-2Pa

转速:1400r/min

进气口径:Ø8

用油量:1L

噪声:≤68

色:7032

钢管:40*40*3mm

移动脚轮:100*50mm

面板柜:1.5mm冷板冲压成形,背面设置维修门;

四、基本配置(每台)
