新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统

所属栏目:业内资讯 点击数量:6037

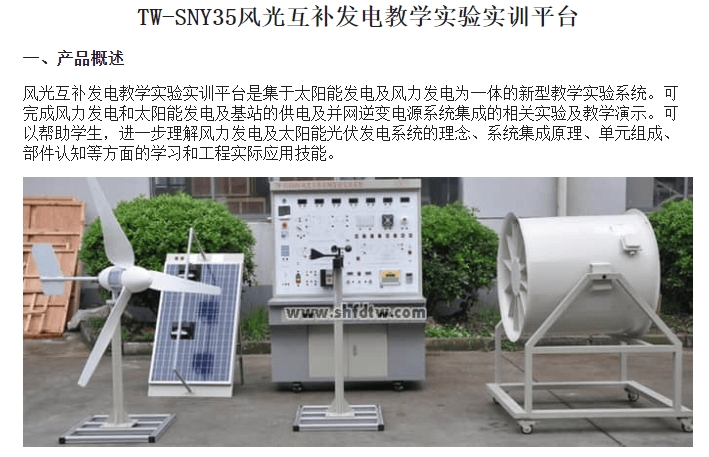

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图1)

您只要致电:021-55884001(袁经理)

我们可以解答 风光互补发电教学实验实训平台 的相关疑问!

我们可以帮您推荐符合您要求的 风光互补发电教学实验实训平台 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-65-1505-1.html

主要技术规格参数

1、系统规格

◆ 系统工作电压:12/24V DC  220VAC

◆ 系统峰值电流:50A

◆ 系统峰值功率:900W

2、单晶硅太阳能电池规格

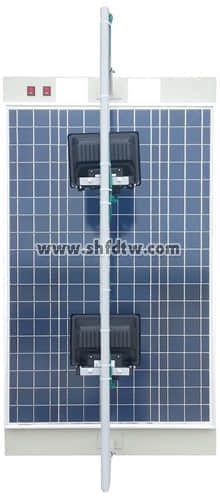

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图2)

太阳能电池

◆ 组件尺寸(L*W*H):1000*670*28mm

◆ 功率:100Wp

◆ 工作电压:17.05±0.5V

◆ 工作电流:5.2±0.10A

◆ 短路电流:5.3±0.10A

◆ 开路电压:21±0.5V

◆ 模拟小太阳模块:220VAC  500W金卤灯或1000W自然色太阳投光灯

3、风机力发电机参数

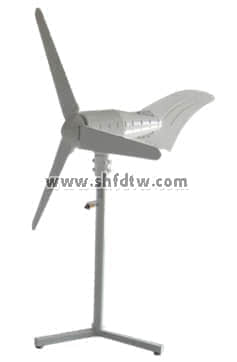

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图3)

永磁同步风力发电机

◆ 额定功率:400(W)

◆ 额定电压:12/24(V)

◆ 风轮直径:1.65(m)

◆ 启动风速:1.5(m/s)

◆ 额定风速:9.6(m/s)

◆ 安全风速:35(m/s)

◆ 工作形式:永磁同步发电机

◆ 风叶旋转方向:顺时针

◆ 风叶数量:3(片)

◆ 风叶材料:玻璃增强聚丙烯材料

◆ 电机材料:铝合金&不锈钢

4、模拟风洞模块

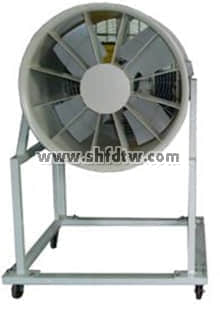

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图4)

模拟风洞

◆ 风量:32073 mз/h

◆ 风压:330Pa

◆ 转速:1440 r/min

◆ 功率:2.2kW

◆ 可调风速:0~13级连续可调

4、风光互补控制器规格

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图5)

风光互补控制器

◆ 工作电压:12VDC

◆ 充电功率:500W

◆ 光伏功率:150W

◆ 风机功率:350W

◆ 充电方式:PWM脉宽调制

◆ 充电最大峰值电流 35A

◆ 过放保护电压 11V

◆ 过放恢复电压 12.6V

◆ 输出保护电压 16V

◆ 卸载开始电压(出厂值)15.5V

◆ 卸载开始电流(出厂值) 15A

◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能;

◆ 负载为100W以下的12V/24V直流负载,控制单元一通道为常开输出,另一通道为多类定时输出(光控开、光控关,定时开、定时关,)。

5、离网逆变电源

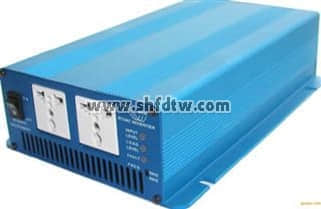

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图6)

离网逆变电源

◆ 直流输入电压:9~16.8VDC

◆ 额定蔬出功率:300W

◆ 输出电压:110/220VAC

◆ 输出波形:纯正弦波

◆ 输出频率:50Hz

◆ 工作效率:85%

◆ 功率因数:>0.88

◆ 波形失真率≤5%

◆ 工作环境:温度-20℃~50℃

◆ 相对湿度:﹤90﹪(25℃)

◆ 保护功能:极性反接、短路、过热、过载保护

6、并网同步逆变电源

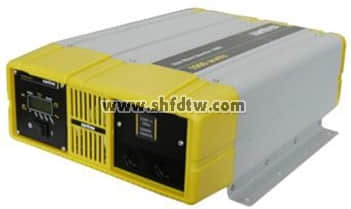

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图7)

并网同步逆变电源

◆ AC标准电压范围:90V~140V/180V~260VAC

◆ AC频率范围: 55Hz~63Hz/45Hz~53Hz

◆ 并网输出功率:400W

◆ 输出电流总谐波失真:THDIAC <5%

◆ 相 位 差: <1%

◆ 孤岛效应保护: VAC;f AC

◆ 输出短路保护: 限流

◆ 显示方式: LED

◆ 待机功耗: <2W

◆ 夜间功耗: <1W

◆ 环境温度范围: -25 ℃~60℃

◆ 环境湿度: 0~99%(Indoor Type Design)


7、测风系统

新能源教学设备 风光互补发电教学实验实训平台 新能源发电实验装置 风光互补微网实训系统(图8)

测风系统


◆ 测量范围   风速:0~60m/s    风向:0~360°

◆ 精 度      ±0.1m/s  ± 3°

◆ 工作电源:AC 220V±20%  50HZ, DC12V、5V或其他供电。

◆ 记录间隔:  1分钟~240分钟连续可设置

◆ 内部存储:  4M bit

◆ 通讯接口:  RS-232/485/USB通讯

◆ 环境温度:   -40℃~50℃

◆ 转速传感器:0~5000 风力发电机转速检测显示(室内)


8、电表规格

◆ 直流电流表:× 2个,20A, 显示模式︰0.5”LED

◆ 直流电压表:× 2个,50V, 显示模式︰0.5”LED

◆ 交流电压表:× 2个,500V,显示模式︰0.5”LED

◆ 交流电流表:× 2个,5A,  显示模式︰0.5”LED

◆ 时间、温/湿度表:× 1个,-20~99.9℃  显示时间,室内温、湿度

9、负载:

◆ 风扇:×1个,额定电压:12/24V,工作电流:0.25A,功率:3W

◆ 交通灯:1组(R,G,B),额定电压:12/24V,工作电流:0.25A,功率:3W

◆ 蜂鸣器:×1个

◆ 马达:×1个,额定电压:12/24V,工作电流:0.35A,功率:5W  转速:20rmp/min

◆ 交流线性电阻负载:3~100W连续可调


◆ 直流模拟负载:12V/24V/28WLED路灯板,带PWM调光功能,输出功率可设置

◆ 实验台侧面带有1个3路交流输出插座、可供其它设备用电

◆ 实验台面板设置有直流输出端口,设有阻性,感性负载,方便完成不同负载


10、电池:阀控式密封铅酸蓄电池

◆ 额定电压:12V

◆ 额定容量:55Ah

◆ 充电方法(恒压),循环︰峰值充电电流为5.6A

11、监测系统:


高性能风光互补智能控制器,含PC端监控模块,软件与系统联机后可以实现远程监控,包括风能、太阳能、蓄电池的数据实时显示、数据存储、数据转存,对风能、太阳能、蓄电池的参数进行配置,对风机的运行状态进行控制等。数据以图形曲线、实时数据表、模拟图等多种形式显示。运行状态以报警形式提醒用户,报警内容存储备查。系统具有使用简单,存储容量大,功能全,多语言版本等特点。

嵌入式多功能网络虚拟仪器(要求一体嵌入式,不需电脑配套使用,规格:28*25*20CM,与开放实验室信息管理系统配套使用)

A、终端部分采用7寸彩色触摸屏(装学生实验屏上)同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。

B、基于LabVIEW虚拟仪器程序的编程方法,学生可自行设计各种虚拟仪器。

C、仪器包括

1)、双踪存贮示波器,多种同步方式,存贮深度可编程;

通道数:2路

带宽:20MHZ

分辨率:8位

电压范围:-10~+10V

存贮深度:64K

2)、频谱分折仪;

3)、数字三用表,可测电阻、电流、电压等;

数字IO口

通道数:8路IO

输入电平:TTL

输出电平:TTL

电流驱动:20mA/通道

4)、四路智能远程电源控制

5)、数据具有上传与保存功能并能通过服务器显示

6)、提供LabVIEW虚拟仪器软件(拷贝版)


12、系统外形尺寸:

长1400×宽550×高1700(㎜)附滚轮方便推动至户外教学。

13、监控软件

◆ PC监控模块:监控主机、监控软件。

◆ 显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。

产品特点

◆ 系统实验平台集成了室内温/湿度仪,风速测量、光照度测量系统,让使用者操作起来更直观。

◆ 系统采用32位数字化DSP技术,对蓄电池充放电进行全智能化的管理。

◆ 系统DC-AC并网同步电源,采用高频脉冲调制技术。具有小体积、高效率及高功率因数输出。

◆ 系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态。

◆ 系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。

◆ 风光互补并网发电实训系统,可以让实训学生自行拆装移动,使用简便、无噪音、无污染。

◆ 系统增加市电与风光互补发电切换模块,让实验更具操作性。

◆ 增加分布式供电原理与实验电路,让学生增加对新知识的理解
