SYDG-188G 高性能电工技术实验台
一、概述
本装置是我公司吸收了国内外先进教学仪器的优点，充分考虑实验室的现状和发展趋势，从性能上、结构上进行了改进和创新而研制的新一代实验装置。
本装置涵盖了各高校的“电路分析”、“电工基础”、“电工学”等课程的实验大纲要求，其适合高等院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实验课程提供了理想的实验设备。
二、特点
1、综合性强：综合了目前国内各类学校电工类基础课程的全部实验内容。
2、实验的深度和广度可根据需要作灵活调整，装置采用实验箱式结构，添加部件即可扩展功能或开发新的实验项目。
3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。
4、安全性能高：实验屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
5、装置结构合理，性能优越，配套完整，外观豪华大气。
6、根据电压不同，实验连接线及插座采用不同的结构，使用安全、可靠。
三、技术性能
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1400mm×700mm×1200mm（±5% ）
四、装置的配置介绍

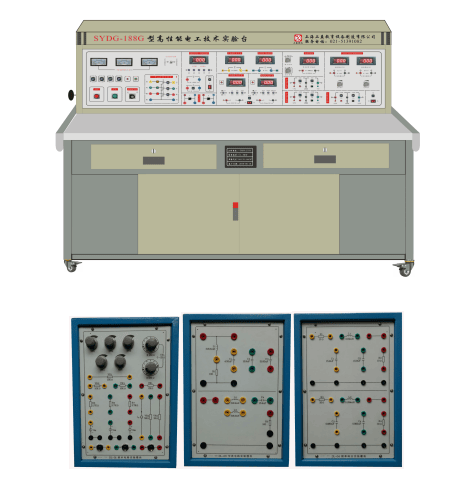

本实验台主要由实验屏、实验箱、实验桌等组成。
可完成实验项目
1.基本电工仪表的使用与测量误差的计算
2.减小仪表测量误差的方法
3.电路元件伏安特性的测绘
4.电位、电压的测定及电路电位图的绘制
5.欧姆定律验证
6.基尔霍夫定律验证
7.电阻串并联电路
8.电阻混连电路
9.叠加原理验证
10.戴维宁定理验证
11.最大功率传输条件测定
12.R、L、C元件阻抗特性的测定
13.用三表法测量交流电路等效参数
14.正弦稳态交流电路相量的研究
15.三相交流电路电压、电流的测量
16.三相电路功率的测量
17.功率因数及相序的测量
18.实验电路透明元件创新扩展实验
附件一： 电工作业培训教学软件（用电安全与触电急救仿真教学软件）介绍

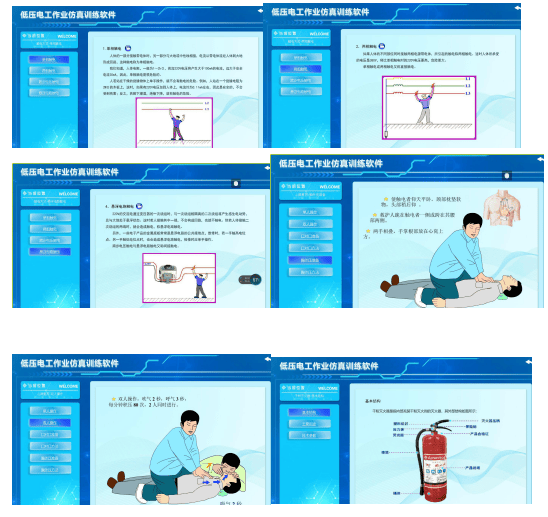

软件界面部分示例截图

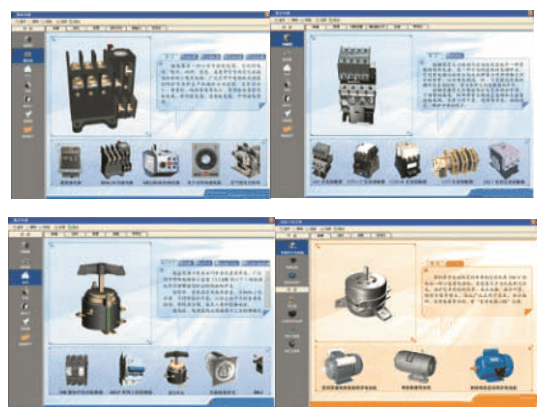

附件二： 电工技能仿真软件（维修电工3D仿真软件）介绍
电工电拖部分：

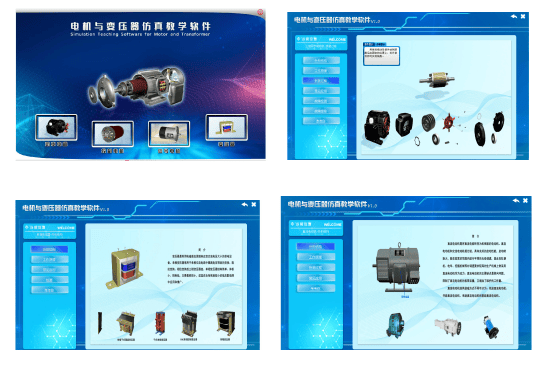

附件三 ：电机拆装仿真软件（电机与变压器仿真实验软件）

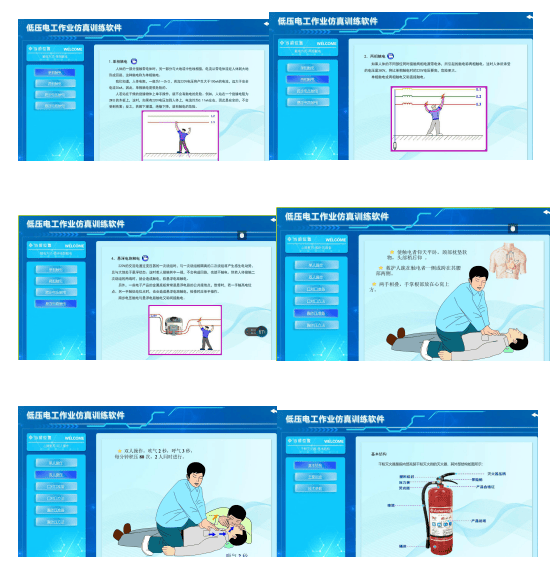

附件四： 电工作业培训教学软件（用电安全与触电急救仿真教学软件）介绍
