一、基本要求：
实验台由各档电源部分、激励源、显示部分与数据采集通讯为一体组成的实验台。
模块包括：基础实验模块、移相/相敏/低通滤波实验模块、振动源模块、转速控制模块、金属应变片实验模块、扩散硅实验模块、磁电/霍尔实验模块、差动变压器实验模块、电容/电涡流实验模块、加热源模块、温度传感器实验模块、气敏/湿敏实验模块、光纤/光电传感器实验模块。
传感器包括：金属箔式应变传感器、扩散硅压力传感器、差动变压器、差动电容传感器、霍尔传感器、压电传感器、磁电传感器、电涡流传感器、光纤传感器、Pt100、Cu50、AD590、LM35、K型热电偶、E型热电偶、PN结温度传感器、NTC热敏电阻、PTC热敏电阻、气敏传感器（酒精）、可燃气体传感器（CO、CH4）、湿敏传感器、光敏电阻、光电传感器、硅光电池。
二、参数指标：
1、输入电源：单相三线AC220V±10％/50Hz
2、工作环境：温度-10℃-+40℃；相对湿度<85%(25℃)；海拔<4000m
3、装机容量：<500VA
4、外形尺寸：1600mm×750mm×1250mm
5、安全保护实施：具有接地保护、漏电保护功能、安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6、试验台结构及其性能：
1)高精度温度调节仪：多种输入输出规格，具有温度控制和转速控制两种功能，内含人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.5℃。
2)四组直流稳压电源：±15V、+5V、±5V分五档输出、2~24V可调，有断电保护功能。
3)恒流源：4~60mA连续可调，最大输出电压20V。
4)音频信号发生器：1K~10KHz音频信号，振幅VP-P=4~17V
5)低频信号发生器：1~30Hz低频信号，振幅VP-P=4~17V
6)数字式电压表：量程0~20V，分为200mV、2V、20V三档，输入阻抗打，精度0.5级。
7)频率/转速表：频率测量范围1~9999Hz，转速测量范围1~9999rpm。
8)加热源：室温~120℃。
9)转动源：0~2400r/min。
10)光照源：0~9999LX。
11)★高速USB数据采集卡：含8路模拟量输入；8路开关量输入，5路开关量输出，12位A/D转换，采集卡支持最大采样频率为400KHz。
12)虚拟仪器：含2路信号输入通道，200MHz实时采样速率，8位垂直分辨率，每通道4K存储容量，1MΩ/13pF输入阻抗，0Hz~50MHz输入信号带宽。
13)上位机软件：配合USB数据采集卡使用，实时采集实验数据，对数据进行动态或静态处理和分析，带有传感器虚拟仿真、双通道虚拟示波器等功能。
三、至少可完成的实验项目：
1. 交直流、全桥测量、差分放大实验
2. 移相实验
3. V/I、I/V转换实验
4. 金属箔式应变片--单臂电桥性能实验
5. 金属箔式应变片--半桥性能实验
6. 金属箔式应变片--全桥性能实验
7. 金属箔式应变片单劈、半桥、全桥性能比较
8. 直流全桥的应用--电子秤实验
9. 交流全桥性能测试实验
10. 交流激励频率对全桥的影响
11. 交流全桥振幅测量实验
12. 扩散硅压阻式压力传感器的压力测量实验
13. 扩散硅压阻式压力传感器的差压测量实验
14. 电容式传感器的位移特性实验
15. 电容式传感器的动态特性实验
16. 电涡流传感器测量振动实验
17. 电涡流传感器的位移特性实验
18. 电涡流式传感器测速电路实验
19. 被测体面积大小对电涡流式传感器特性影响实验
20. 磁电式传感器测量振动实验
21. 磁电式传感器测速电路实验
22. 霍尔式传感器测量振动实验
23. 直流激励时霍尔式传感器的位移特性实验
24. 交流激励时霍尔式传感器的位移特性实验
25. 霍尔式传感器测速电路实验
26. 压电式传感器振动实验
27. 差动变压器的应用--振动测量实验
28. 差动变压器性能实验
29. 激励频率对差动变压器特性的影响实验
30. 差动变压器测试系统的标定
31. 差动变压器的振动测量实验
32. 差动变压器的位移特性实验
33. 光纤传感器测量振动实验
34. 光纤传感器的位移特性实验
35. PN结温度传感器温度特性实验
36. PTC热敏电阻温度特性实验
37. NTC热敏电阻温度特性实验
38. 铂电阻温度特性实验
39. 铜电阻温度特性实验
40. K型热电偶测温实验
41. 集成LM35温度传感器温度特性实验
42. 热电偶冷端温度补偿实验
43. 智能调节仪温度控制实验
44. 气敏（酒精）传感器实验
45. 气敏（可燃气体）传感器实验
46. 湿敏传感器特性实验
47. 光照度实验
48. 光敏电阻特性实验
49. 光敏二极管特性实验
50. 光敏三极管特性实验
51. 硅光电池特性实验
52. 光电开关实验
53. 必须包含实验所需所有配套仪器及连接线缆及三套（压力、温度、光照）信号源设备。
型号：TW-C937
价格：32500.00
型号：TW-JZS21
价格：17000.00
型号：TWQC-JP042
价格：4000.00
型号：TWQC-JP042
价格：4000.00

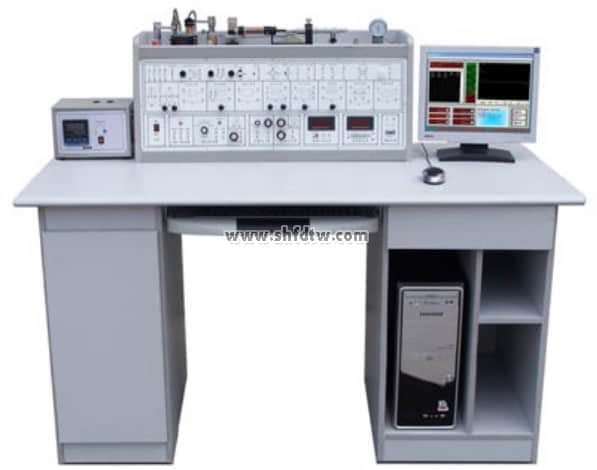

型号：TW-CGQ17
品名：传感器与检测技术实验装置
价格：21000.00

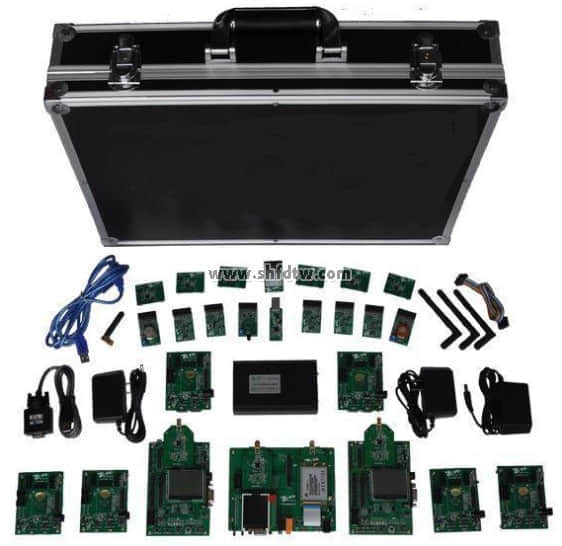

型号：TW-FB2530
品名：物联网无线传感器系统
价格：19600.00
型号：TW-C932
价格：22500.00
型号：TW-C928
价格：20000.00
型号：TW-C926
价格：19500.00
